一种代替串口屏的开源高效开发解决方案 | | 玲珑GUI在小熊派上的移植

前几天在安富莱的周报里看到了这个开源的GUI解决方案:


作为一名热衷开源的攻城狮,第一时间就把代码下下来捣鼓一下,项目开源地址:

https://gitee.com/gzbkey/LingLongGUI


教程地址:

https://www.yuque.com/books/share/3317aaa7-f47f-4bfd-a4c2-7e64e7f1c4be

以下1、2段摘抄自码云LingLongGUI官方仓库README

1、玲珑GUI介绍

  • 玲珑GUI是高效的界面开发解决方案。
  • 代替串口屏、组态,降低产品成本,产品软硬件自主可控。
  • 配套界面开发软件,图形化编辑界面,生成C代码,直接和用户产品代码结合。
  • 配套下载升级软件和bootloader,解决产品升级功能和图片下载问题。

2、玲珑GUI最终目的

提高开发效率,降低开发难度,降低产品成本。

那么它究竟有多容易呢?杨工带你们体验一下,进入实践环节来体验一下:

3、玲珑GUI在小熊派开发板上的移植

3.1、准备一个能点亮屏的代码工程


3.2、移植玲珑GUI

3.2.1、安装LingLongGuiBuilder

安装完毕后,打开的效果是这样的:
接下来需要创建工程,然后再创建GUI文件,拖放对应的控件:

  • 点击File==>New Project==>创建一个工程

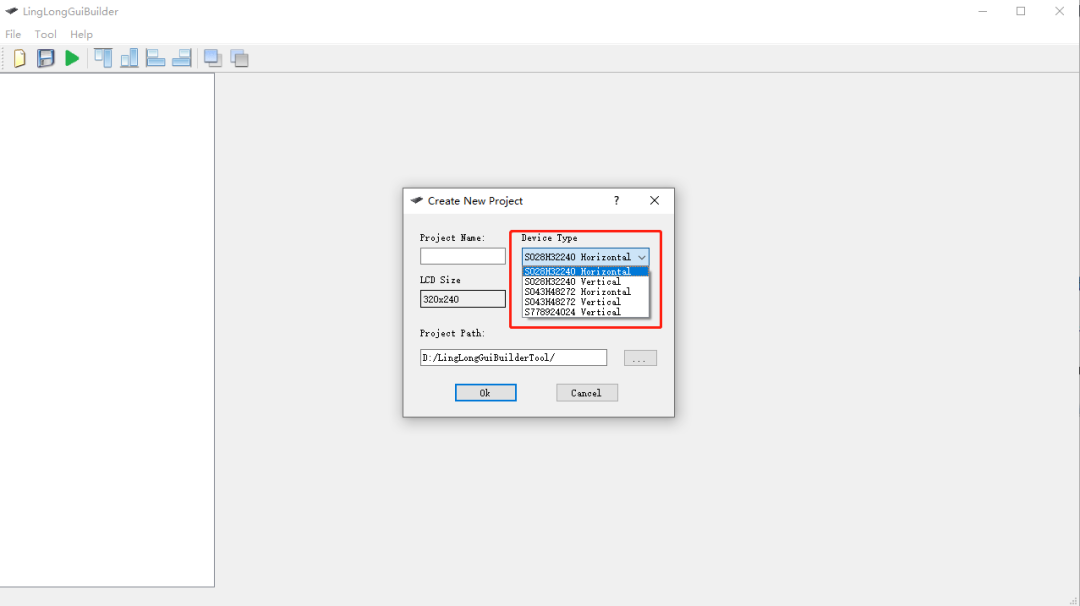

如图所示,这里的ST7789对应的这个设备类型是没有的,是我后来自己加上去的,具体怎么让工具支持对应屏的分辨率呢??这时候我们需要给LingLongGuiBuilder添加对应的屏分辨率适配;接下来打开LingLongGuiBuilder安装路径,修改deviceType脚本:image.png

配置完毕然后再次打开LingLongGuiBuilder,就发现我们需要的分辨率被添加进来了,这样我们就成功的创建了一个工程。

点击File==>New File==>创建一个UI布局文件

接下来创建UI布局文件,然后就可以开始我们的UI设计布局了,以下是我的布局:

点击Tool==>Generate==>生成布局文件对应的项目代码

以下就是根据上面UI布局生成的文件:


3.2.2、移植玲珑GUI到已经具有LCD显示的工程

首先,从码云上下载玲珑GUI的代码:

git clone https://gitee.com/gzbkey/LingLongGUI.git


  • 在Keil工程里添加玲珑GUI代码

首先将整个玲珑的工程源码复制到Keil工程下,然后创建其它两个文件夹:
LingLongGUI\_User:用户文件


2、导入UI工程文件路径
image.png添加对应的文件到项目中:

3、添加驱动函数及修改配置文件

打开LL\_Config.c,添加如下函数:

//TFT打点函数llCfgSetPoint       //TFT取色函数llCfgGetPoint//TFT矩形单色填充函数llCfgFillSingleColor

如下所示:image.pngllCfgGetPoint这个函数在小熊派上不适用,所以不需要填,等后面换一个支持触摸屏的板子就需要用到它了,接下来修改LL\_Config.h中的屏幕分辨率以及颜色位数:


4、修改MCU堆的大小

image.png由于LingLong GUI在创建GUI的时候需要利用堆来分配空间,所以这里尽量把堆调大一点,否则画出来的GUI控件没法显示完全,当然源码里提供了一个FreeRTOS的堆,你也可以考虑用那个,因为进行堆内存分配时,最好的做法是尽量不要用系统库自带的内存分配函数malloc和free。

5、main函数加入初始化函数和循环函数

包含头文件:

#include "LL_Handler.h"

然后添加:

最后将代码编译并下载到板子上:


4、玲珑GUI展示效果


5、项目开源地址

本节代码已同步到码云的代码仓库中,获取方法如下:

码云仓库:

https://gitee.com/morixinguan/linglong_gui_demo

获取项目方法:

git clone https://gitee.com/morixinguan/linglong_gui_demo.git

我还将之前做的一些项目以及练习例程在近期内全部上传完毕,与大家一起分享交流,如果有任何问题或者对该项目感兴趣,欢迎加我微信:morixinguan一起交流学习。
