原创：功能安全 26262 中的电子元器件失效率怎么理解？如何计算？3000 字教你搞定！
电子元器件失效率数据是功能安全开发的不可或缺的重要依据，功能安全 26262 中的电子元器件失效率怎么理解？如何计算呢？
在功能安全标准 ISO26262 中，关于器件失效率的定义主要与汽车电子系统的安全完整性等级，也就是 ASI（Automotive Safety Integrity Level）相关。在功能安全开发中，ASIL 是目标，而评估并控制器件失效率是评估硬件是否实现目标 ASIL 等级的重要度量指标。
在详细讲解器件失效率之前，我们有必要先对 ASIL 的概念有一个清晰的了解。
1.什么是 ASIL？
ASIL 汽车安全完整性等级是 ISO26262 标准中用来衡量汽车电气和电子系统功能安全需求的一个核心概念。ASIL 反映了系统或组件在发生故障时可能导致的风险程度，以及为降低这种风险所需的安全措施的严格性。
在 ISO 26262 中，ASIL 的范围从最低的 QM（Quality Management，质量管理）到最高的 ASILD，其中 QM 表示无需特殊功能安全要求，而 ASILA 到 D 表示逐渐递增的安全完整性需求。
理解 ASIL 需要重点三个方面，也就是ASIL 的分类方法，应用场景以及ASIL 的实际意义。
1.1 ASIL 的分类方法
ASIL 的确定是通过危害分析与风险评估 HARA 来完成的，评估基于三个关键因素：
严重性（Severity）：故障可能导致的伤害程度。
S0：无伤害
S1：轻微伤害
S2：严重但可恢复的伤害
S3：致命或不可恢复的伤害
暴露概率（Exposure）：故障发生的可能性或暴露于危险场景的频率。
E0：极低概率
E1：低概率
E2：中等概率
E3：高概率
E4：非常高概率
可控性（Controllability）：驾驶员或其他人员避免危害的能力。
C0：完全可控
C1：通常可控
C2：难以控制
C3：不可控或几乎不可控
通过这三个因素的组合，ISO26262 提供了一个矩阵来确定 ASIL 等级。例如：
S3（致命伤害）+E4（非常高概率）+C3（不可控）=ASILD（最高等级）
S1（轻微伤害）+E4（非常高概率）+C2（难以控制）=ASILA（较低等级）
如果风险极低，则归为 QM。
1.2 ASIL 的实际应用
1.ASIL 等级决定了开发过程中所需的安全活动
例如，ASILD 需要更全面的故障分析，比如 FMEA、FTA、更高的诊断覆盖率和更严格的验证。
2.基于 ASIL 等级得出对相关系统的硬件的要求
ASIL 等级与随机硬件故障的概率指标 PMHF 直接相关。例如，ASILD 要求 PMHF 小于 10⁻⁸/小时。
1.3 如何理解 ASIL 的意义
1.以风险为导向
ASIL 不是直接衡量系统性能，而是衡量故障风险及其对安全的潜在影响，它存在的意义不是为了消除风险，它的核心是降低不可接受的风险。
2.做好权衡
ASIL 反映了安全性和成本，以及系统复杂度之间的权衡。高 ASIL 等级意味着更可靠的设计。
3.要具备系统性思维
ASIL 适用于整个系统，包括硬件、软件，需要从全局视角理解，而不能仅仅盯着硬件或者软件。
理解了 ASIL，我们就明白了在硬件设计中，元器件失效率是和我们要实现的 ASIL 等级是直接挂钩的，那么电子元器件失效率到底该怎么理解呢？
2.如何理解失效率这个概念？
FIT 表示单位时间内，通常是 10 亿个小时，也就是 10^9 小时内发生故障的次数。它是器件故障率的度量，它的单位是：故障次数/10⁹ 小时。说到 FIT，我们经常会看到一个转换公式就是：
FIT=1/MTBF
所以要想理解失效率，就需要先理解 MTBF。
2.1 什么是 MTBF？
MTBF 源于可靠性工程中的故障率的概念，假设一个组件的故障率 λ 遵循指数分布，那么可以得到：
N: 样本总数，也就是初始的器件数量。
λ: 故障率（单位：1/小时）。
t: 运行时间（单位：小时）。
MTBF: 平均故障间隔时间（单位：小时），MTBF 与故障率的关系是 MTBF=1/λ。
e^-λt: 在时间 t 内未发生故障的概率。
怎么去理解这个公式呢？这个公式的核心就是基于指数分布的可靠性模型，描述了在时间 t 后，N 个部件中仍未发生故障，通俗点来说就是经过了时间 t 小时后，还有多少个器件能正常工作。
所以 e^-λt 表示的是在时间 t 内未发生故障的概率。N(t)=N×e^-λt 表示在时间 t 后，预计还有 N×e^-λt 个部件未发生故障。
当 t=MTBF 时：
MTBF=1/λ，所以 λ×t=λ×MTBF = 1。
代入公式: N(t) = N×e^-λt = N×e^-1。
e^-1≈0.368,
可以得到：N(t)=0.368×N。
所以可以得到一个重要的结论，在运行时间 t 等于 MTBF 时，大约有 36.8%的部件未发生单点失效，还能正常工作，而 63.2%（1－e^-1≈0.632）的部件已经发生故障。
我们一定要注意的的是，上面的公式是指数函数，指数函数对应的分布特性就是：MTBF 是平均值，这意味着并非所有部件都在 MTBF 时间点失效，而是逐步失效的。
2.2 故障率 λ 和失效率 Fit 的靠谱表达式是什么？
上面的公式中只出现了故障率 λ，那么故障率 λ 和失效率 Fit 的关系是什么样呢？二者能直接划等号吗？
故障率 λ 是单位时间内发生故障的概率：
λ=1/MTBF（单位：故障次数/小时）。
FIT 是每 10^9 小时的故障次数，因此：
FIT=λ×10^9=(1/ MTBF)×10^9
如果你还不明白，那咱们就举个例子：
如果 MTBF=1000000 小时，也就是 100 万小时，
则 λ=1/1000000=10-6 故障/小时，
FIT=10-6×10^9=1000 FIT，也就是说每 10^9 小时发生 1000 次故障。
所以，正确的公式应为：
FIT=(1/MTBF)×10^9（这里的 MTBF 是以小时为单位）。
如果你直接看到 FIT=1/MTBF，你可千万要注意，这里是有时间转换关系的，千万别把 10^9 给忘了，算出来的结果可是差之万里啊。
3.如何得到器件失效率？
3.1 实验数据统计
对一组相同元器件进行长时间运行测试，记录故障发生情况。
1.测量所有样本的总运行时间。
2.统计测试期间的故障次数。
3.计算故障率 λ=故障次数／总运行时间。
4.转换为 FIT=λ×10^9。
这种方法十分依赖实际测试数据，适用于有足够样本和时间的场景，所以一般不建议采用这种方式，因为样本数量小了，没啥说服力，样本数量大了，又太烧钱，自己测吧，也没啥权威。
3.2 厂家提供的数据
元器件供应商通过内部测试或历史数据，提供其产品的 FIT 值。供应商一般会单独给一个元器件的 FIT 值报告，列明 FIT 值的的来源，基于哪个标准。目前来说国内的厂家一般是基于加速寿命测试，比如高温、高压条件下的老化测试，结合统计模型，如
Arrhenius 模型推算来推算出器件的 FIT 值。下面这个公式是器件制造商通过实验数据估算 FIT 的常用方法。
FIT Rate：表示每 10^9 小时的故障次数。
X^2：卡方分布值，取决于置信度，需要查卡方分布表，例如（ MIL-HDBK-338B 统计表）
EDH：Equivalent Device Hours，等效器件小时数，表示所有测试样本的累计运行时间。EDH=样本数量 × 每个样本的测试时间。如果测试条件不同，例如加速测试，需要通过加速因子调整：EDH=实际测试小时数 × 加速因子。
所以这个公式一方面要通过实验数据 EDH，另外一方面还结合统计方法卡方分布估算器件的失效率（FIT）。卡方分布的意义在于其提供了统计置信区间，确保 FIT 值的可靠性。
3.3 行业标准
1. IEC 62380
说起 IEC 62380，那可真是大名鼎鼎，它是由法国工业界开发的一个可靠性预测标准，专门用于计算电子系统的 FIT 失效率，现在也在很多公司使用，但是很多人没注意的是这个标准它在 2017 年被 IEC 61709:2017 取代了，但由于其在半导体行业中的广泛应用，其实很多公司还是在用着。

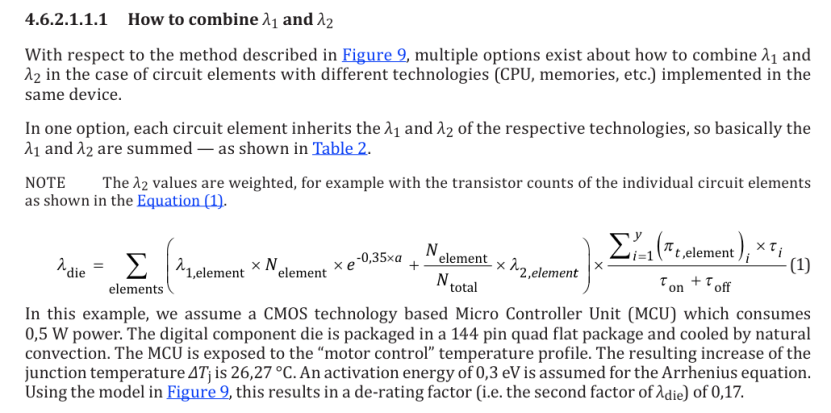

IEC 62380 考虑了静态温度和温度变化对失效率的影响，适用于复杂的 Mission Profile。提供了电子元件的可靠性预测模型，特别适合半导体器件。在 2018 版 ISO 26262 Part 11 半导体章节中中明确引用了 IEC 62380 的计算模型，用于电子元件的可靠性预测。
当然 IEC 62380 的缺点就是它的公式较为复杂，算起来是真麻烦呀。无论是 IEC 62380，或者它的替代者 IEC 61709 都只是提供了一个通用的框架，用于从参考条件下的失效率转换到其他工作条件下的失效率。它们并不直接提供基础失效率数据，而是指导如何构建失效率数据库和应力模型。更像是一个指导性标准，实际应用中需要结合其他数据源，比如 SN 29500。
2. SN 29500
SN 29500 是由德国开发的一个可靠性预测标准，基于 IEC 61709，但是这个标准好用就好用在它提供了具体的失效率数据，所以实际应用的比较多。
提供了被动器件，分立器件等很多元器件的基础失效率数据，简化了输入参数，可以通过表格数据直接选择失效率，适合快速计算。但对环境因素，如温度、湿度的考虑较弱。环境影响的建模不如 IEC 62380 详细。并且由于其版本跨度较大，其标准是在 2004-2016 之间陆续出的，部分数据可能不够新。
3.MIL-HDBK-217F
MIL-HDBK-217F 是美国国防部开发的可靠性预测标准，它提供两种预测方法：
Parts Count Method：适用于早期设计阶段，基于元件数量、质量和环境条件。
Parts Stress Method：更复杂，考虑温度和电气应力，适用于详细设计阶段。
它的数据是较为保守，IEC 62380 和 SN 29500，你用 MIL-HDBK-217F 预测的失效率偏高。并且它的数据基于较老的技术，年代比较久远，可能不适用于现代半导体技术。
4.基于 SN29500 元器件失效率计算实例
接下来，我们以贴片电阻为例，基于 SN29500 标准来详细说明一下如何计算贴片电阻的失效率。
4.1 参考 SN 29500 标准失效率计算方法

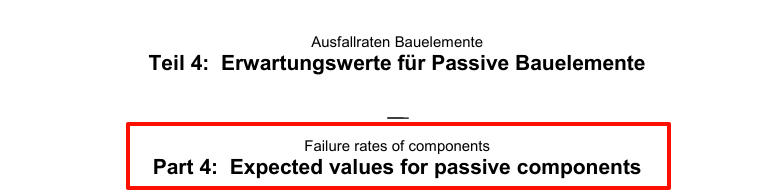

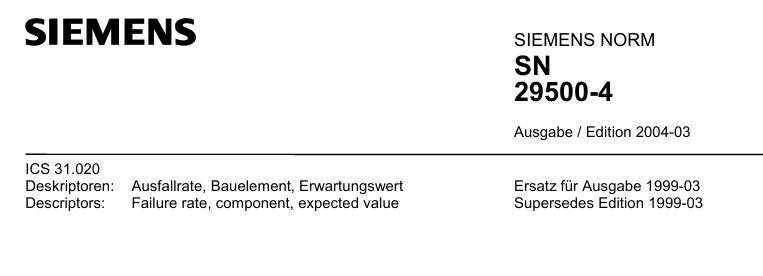

首先打开 SN 29500-4 标准：

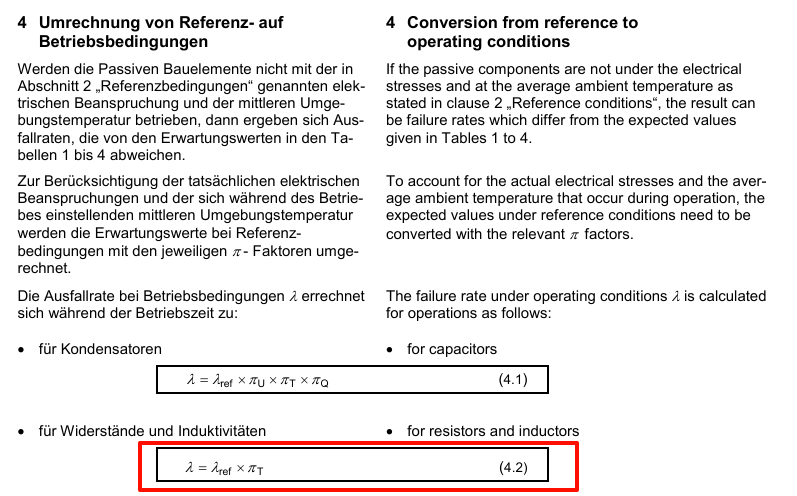

标准会给出电阻失效率计算的公式，也就是下图红框中的公式，所以我们需要找到两个参数就能得到电阻的失效率，一个 λref 是基础失效率，可以查表得到，
ΠT 是温度影响因子，也可以查表得到。
4.2 确定电阻的基础失效率 λref

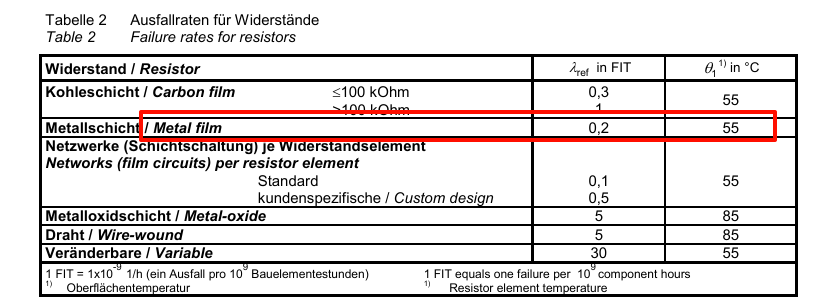

我们可以找到标准中的表格 2，根据我们选用贴片电阻的材质来确定对应的基础失效率 λref，比如如果我们用的是金属膜电阻，那么 λref 就是 0.2。
4.3 确定温度影响因子 ΠT
ΠT 有两种获取方法，一种是查表法，一种是公式计算法。
1.查表法
Θ1：电阻参考温度
Θ2：电阻实际温度

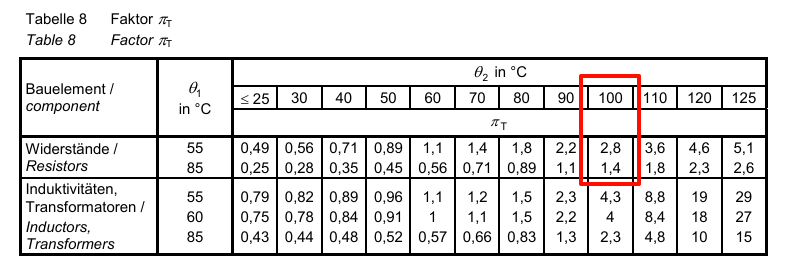

下面表格中 Θ1 有 55 和 85 两种，常规选 55 即可，如果是发动机舱这种环境温度一直比较高的可以考虑选 85，Θ2 是电阻实际温度，可以通过温升实验或者理论计算评估得到，那么如果 Θ1 是 55，Θ2 是 100，这样就能得到 ΠT 是 2.8。
2.公式计算法
标准 4.2 章节提供了 ΠT 的计算公式，相应的参数都可以通过查表获得，最终计算出 ΠT。
4.4 计算失效率
那么失效率=λrefΠT=0.22.8=0.56
5.总结
器件失效率的定义主要与汽车电子系统的安全完整性 ASIL 等级相关。评估并控制器件失效率是评估硬件是否能实现目标 ASIL 等级的重要度量指标。
目前获取器件失效率的方法有实验数据统计，厂家提供的数据，以及参考 IEC 62380，SN 29500，MIL-HDBK-217F 等行业标准，SN 29500 这个标准提供了具体的失效率数据，使用方便，所以实际应用的比较多，本文也提供了一个具体的参考 SN 29500 标准计算器件失效率的方法，方便大家学习掌握。
