NVMe可以说是当下最火的企业级SSD接口，在它遇到机箱外部扩展连接的瓶颈时，NVM Express overFabrics（NoF）被提出并于近日发布了1.0版本规范。而有些厂商走在了前面，除了使用PCIe主机连接的EMC DSSD之外，更多的还是选择相对容易实现的以太网，例如提出NVMe over Ethernet（NoE）的Apeiron。
扩展阅读：《IDF16：NVMe Over Fabric、SPDK和双控存储元年__》、《解析DSSD对象机制：内存APIAtomic读写再现__》
在本文标题中我提到了FPGA，正是这点让我联想起去年曾经撰写过的一款产品。如果您记不清也没关系，往后面看就会明白了，当然它们在架构上还是有一些区别。
2U机箱内17.8M IOPS、72GB/s带宽

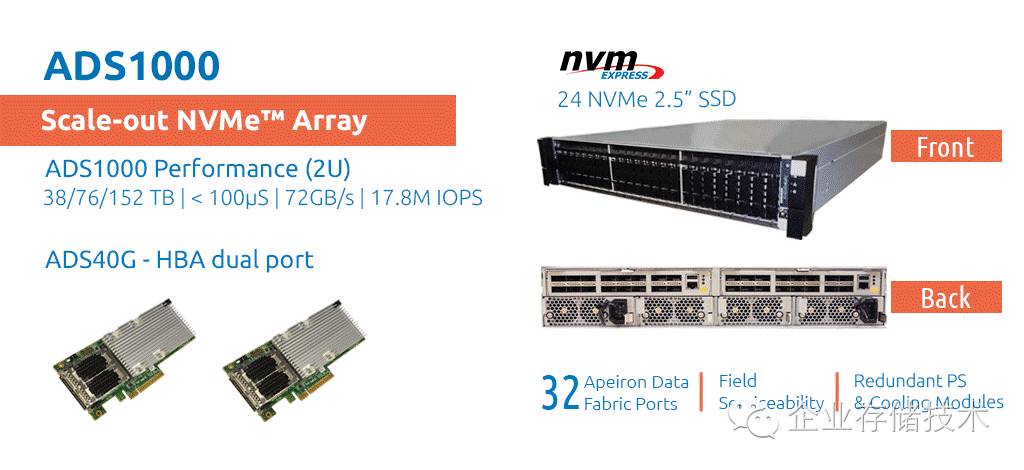

Apeiron的ADS1000号称Scale-outNVMe阵列，使用24个2.5英寸NVMe SSD跑出72GB/s带宽和1780万IOPS，可以计算出平均每块盘3GB/s和约74万IOPS——几乎发挥出了裸盘性能的极限。单看这一数字足以让竞争对手汗颜，尽管参考资料我认为Apeiron在冗余保护和所谓的“Scale-out”方面可能没有做太多，而如此小的Fabric性能开销已经足够引起兴趣来继续研究了。
至于3种容量点比较好理解，38/76/152TB分别对应单盘容量1.6/3.2/6.4TB。从机箱后端图片来看，电源和散热风扇都是冗余配置，虽然有2个IOM但不是双控（每个IOM连接一半也就是12个SSD）。32个Apeiron DataFabric Ports就是基于40Gb/s以太网，这些端口与服务器上安装的ADS40G双口HBA连接——一款专用的网卡，之所以被称为HBA是因为它们只用来访问ADS1000中的NVMe SSD。
从FPGA+以太网Switch架构联想到NetBRIC

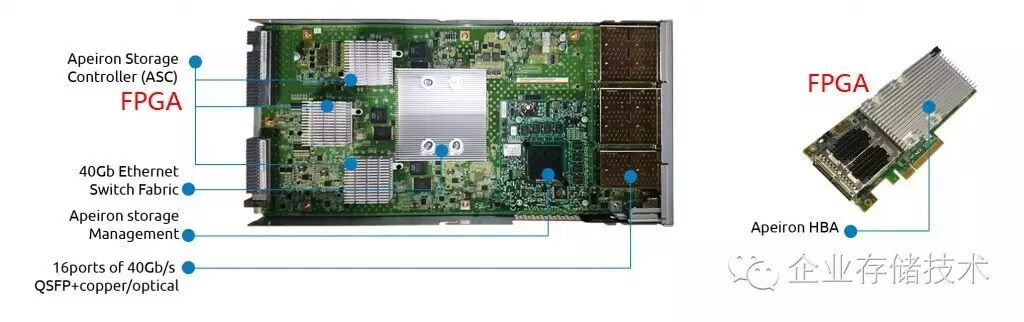

上图就是ADS1000的IOM控制器，我用红色字体标出哪几颗芯片用了Intel (Altera)的FPGA，再加上这款高性能产品宣称支持下一代高速非易失半导体存储器3D XPoint，Apeiron应该是受到了Intel的欢迎和支持。
扩展阅读：《从技术到应用：揭开3D XPoint Memory迷雾__》
在控制器一端的3颗FPGA被称为Apeiron StorageController，每颗要连接4个NVMe SSD（PCIe 3.0 x4，注意不用双端口NVMe），也就是总共16 lane PCIe。同时为了匹配这个带宽，应该还要同时配置4个40Gb/s以太网连接到最大那个散热片下面的Ethernet SwitchFabric（交换机芯片）。那么这些FPGA的主要作用，就是为后端SSD提供NVMe over Ethernet Target——与Apeiron HBA上的NoE Initiator建立连接。
既然有了40GbE交换机ASIC，每个IOM对应的12个NVMe SSD就能从16个40Gb/s QSFP+网口中的任何一个映射给前端主机。

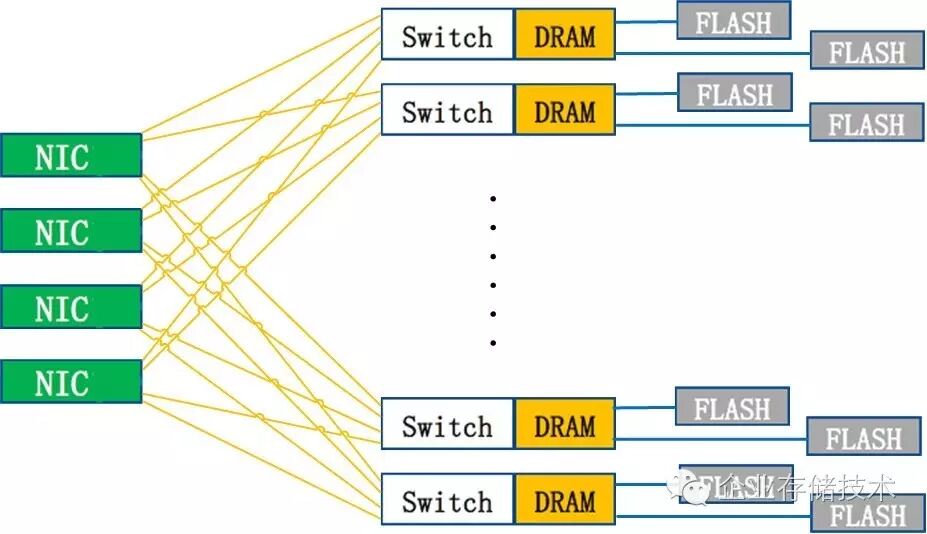

NetBRIC S5__架构图（不含管理CPU__）
这张图来自我去年撰写的一篇《_NetBRIC S5：“另类”设计的全闪存阵列_》，其实Apeiron实现的功能与它类似，都是将SSD/闪存以40GbE提供给前端服务器。下面我们简单做个对比。
NetBRIC S5没有在机箱中使用交换机ASIC，基于NIC网卡的FPGA主控与连接闪存模块的SwitchFPGA之间是点对点的私有协议。如果是NIC网卡故障可以切换别的网卡访问数据，Switch FPGA故障会影响到其后端2个Flash模块的访问（这就是故障域）。如果要在NIC FPGA上实现跨SwitchFPGA数据副本，技术上看应该可以实现，不过其主要面对的互联网用户可能只拿它存放Cache数据，或者由前端主机实现跨机箱的数据复制。
NetBRIC S5由于做得早一些，也可能是为了高密度（去年宣布时3U机箱内支持60个8TB Flash子卡），没用采用标准NVMe SSD。EMC DSSD也是定制的闪存模块，当然它的硬件工程水平还是受到普遍认可的。
相比之下，Apeiron ADS1000机箱中是2个故障域，每个IOM硬件都有单点。这个要靠前端的计算节点来解决，我们后面就会讲到。
性能秘诀：NoE每一帧数据只增加4B开销

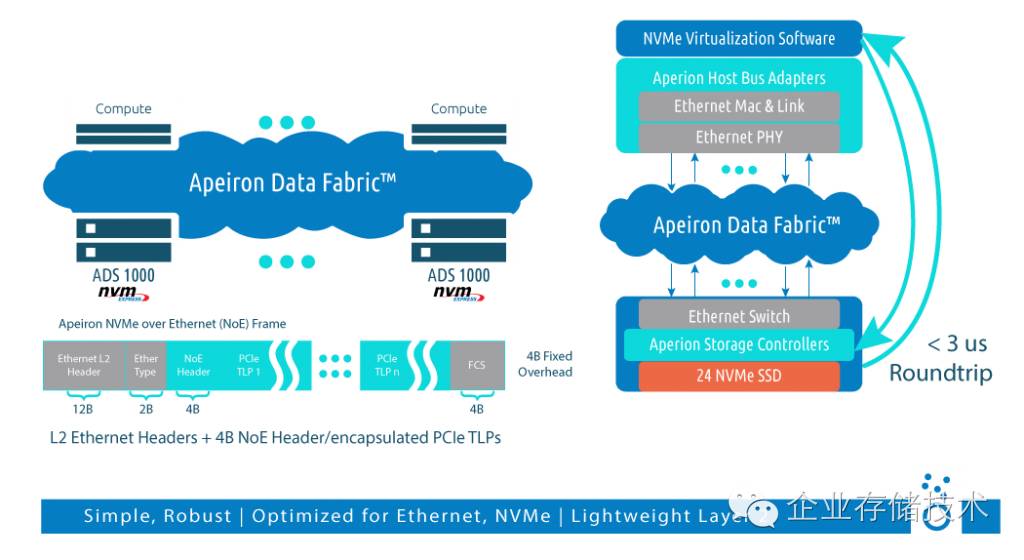

上图描绘了Apeiron NoE的Frame（帧）结构。我们看到在12B的Ethernet L2 Header和2B Ehter Type之后只加入了一个4B的NoE Header，之后就都是PCIeTLP，直到尾部4B FCS。这个封装每一帧只有固定大小的4B开销，所以说性能好。
右边的示意则介绍了Apeiron Data Fabic。在Apeiron Storage Controller和主机端的Apeiron HBA之间只隔着以太网交换机和网卡的PHY/MAC&Link，因此从NVMe Virtualization软件栈到SSD的延时只有3µs。
上层依赖分布式存储软件

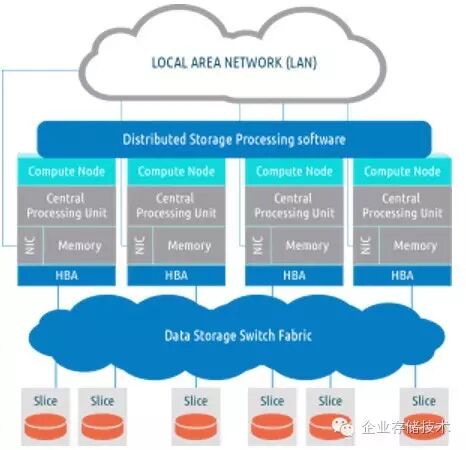

这是一套包含多个计算节点的数据存储交换Fabric，后端的Slice我理解可以是多台ADS1000，整套存储系统由计算节点上运行的“分布式存储处理软件”聚合而成。ADS1000的作用就相当于JBOD，只是不像共享SASJBOD那样到每个驱动器的连接路径都是完全冗余的。
故障切换和自动复制

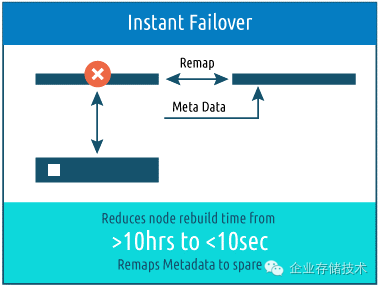

上图示意的是计算节点的Failover。由于每个节点都可以访问ADS1000，在节点故障时只需要将元数据remap到另一备用节点即可恢复访问。这里号称节点rebuild时间从10小时降低到10秒，当然本身就不需要复制/重建数据的过程。

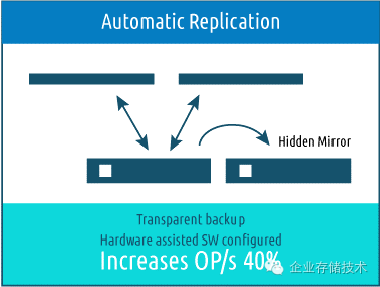

Apeiron的自动复制被称做“HiddenMirror（隐含镜像）”，这种透明备份方式采取硬件辅助的软件配置来实现，宣称能提升40%的OP/s。我理解应该是同步复制，只不过在FGPA-FPGA之间完成而可以对前端计算节点透明。其实应该还有一种方式，既然NoE属于SCSI之外的私有协议，ADS40G HBA应该能够同时向后端2个目标写入数据？当然这样做可能会牺牲带宽。
“无损”性能、单台服务器250万IOPS
在了解原理之后，讨论性能的部分反而感觉轻松了。

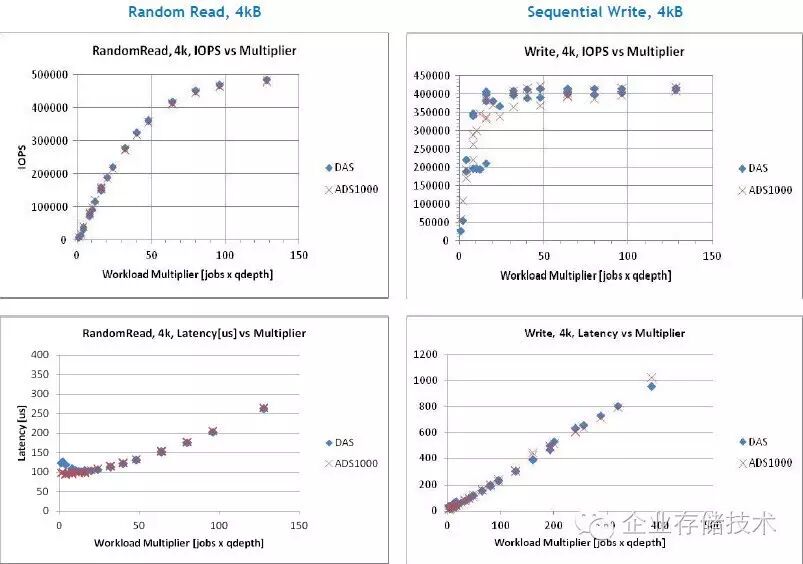

在Apeiron的资料中对比了同一块Intel P3700 1.6TB SSD直连服务器和在ADS1000中的表现，可以看到读写IOPS和延时都相差无几。ESG的报告中也是这种测试，毕竟不需要配很多盘就能看到NoE的效果。

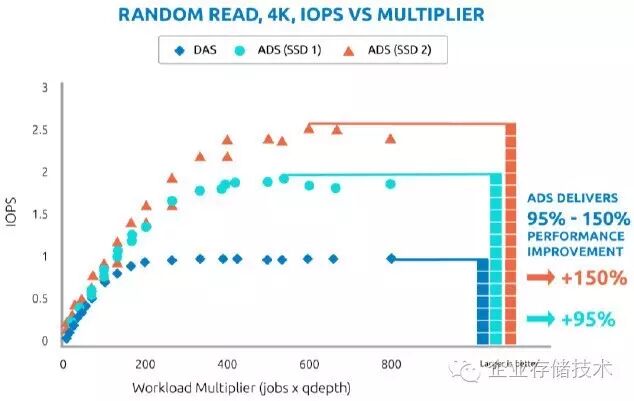

上图是用一台1U服务器做的测试。深蓝色方块代表DAS本地直连SSD，可以看到当并发任务x队列深度达到200时基本达到1百万左右的峰值IOPS，这个与我在《_突破百万IOPS：blk-mq释放SCSI性能_》一文中列出的（SAS）RAID HBA硬件限制相符。浅蓝色圆圈代表Apeiron ADS中的一种SSD配置，并发度400左右接近峰值，比IOPS DAS方案提高了95%；而红色三角更换了另一种更快的SSD，并发度600时达到250万IOPS，进一步超出DAS方案150%。
单台服务器测到2.5M IOPS，Apeiron表示用外部持久存储达到了一个新的性能水平。具体的配置是：1U, Dual socket Intel Haswell-EP Xeon processors (2.3GHz, 14 CORE,64GB/proc)，至于NVMe over Ethernet有没有RDMA或者用户态DPDK/SPDK？我就不确定了，有知道的朋友可以在文章下面留言。
与Apeiron ADS1000相比，EMC DSSD有针对闪存模块完善的RAID保护，以及对象/块/文件3种访问方式。从单台设备功能相比两者不在同一量级，不过可以从中看到一个趋势：随着NVMe成为存储系统中主流的闪存连接方式，可能又会出现一轮像之前全闪存阵列初创厂商那样“百花齐放”的局面，集中与分布式存储的竞争将在这里延续，鹿死谁手还很难说。
总之我喜欢差异化，包括硬件在内：）
