接上篇：《_17寸全面屏轻薄本拆解：Precision 5750移动工作站(上) _》
目录
- 外观初体验：4个Type-C雷电接口、支持130W供电
- 4K16:10全面屏：得益于2.25mm超窄摄像头模组
- 铝合金底盖、SSD和内存的散热/隔热设计
- 均热板加强Quadro独显散热方案、双Delta定制风扇
- 10代Intel 45W CPU + Quadro RTX 3000显卡紧凑布局
-Type-C接口、无线网卡、显示屏排线加固保障
-Intel智音技术+Realtek SoundWire：豪华笔记本音效
-增值软件：Dell Optimizer优化模块全激活

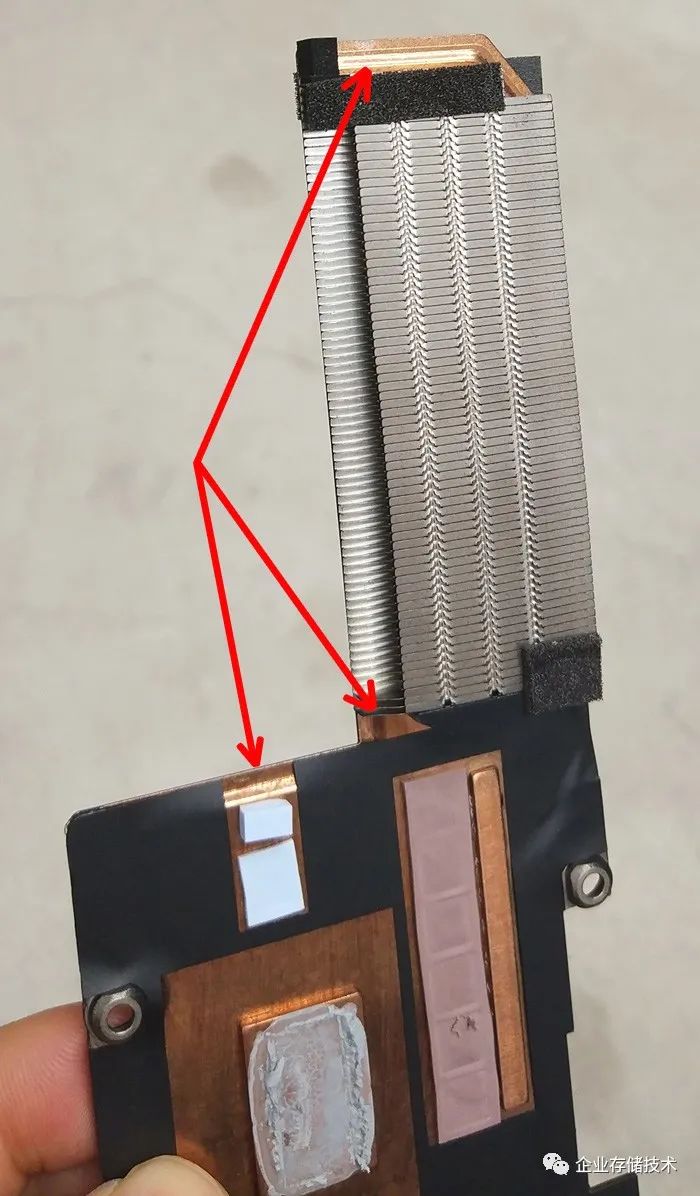

在前文中我漏了一张均热板的照片说明，先补充在这里：
如今的均热板技术已经能做到相当薄，想象一下里面还有个“蒸汽膛“（我理解和热管蒸发/__冷凝的热交换原理类似），确实不简单。
10代Intel 45W CPU + Quadro RTX 3000显卡紧凑布局

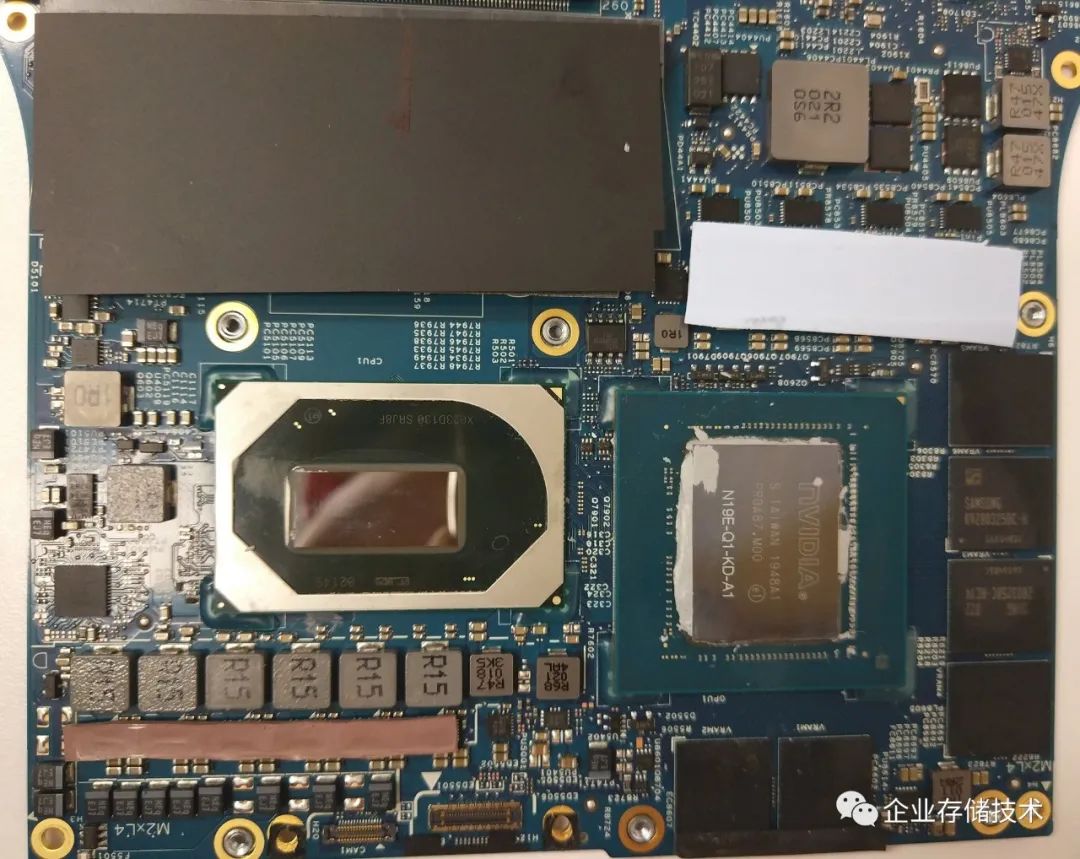

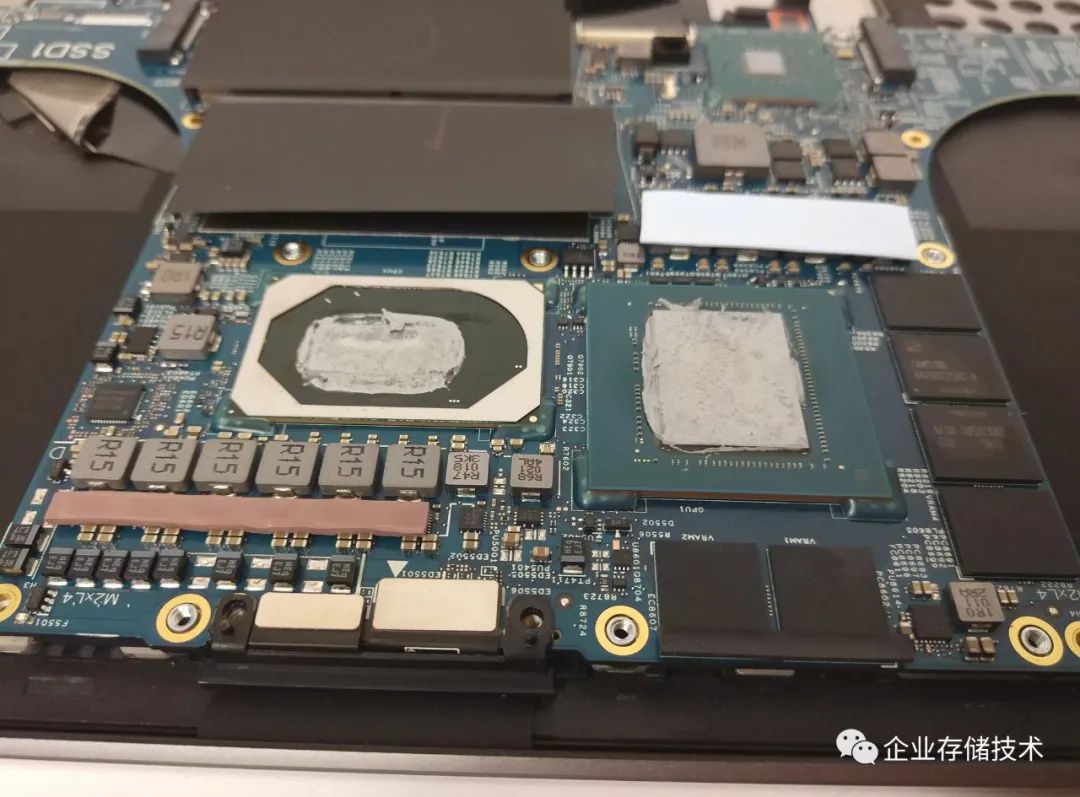

上图左边的芯片是Intel CPU，右边紧挨着就是NVIDIA GPU和显存，还可以看到部分供电模块上的导热垫。至于几项供电啥的我认为够用就好，在这里就不详细讨论了。

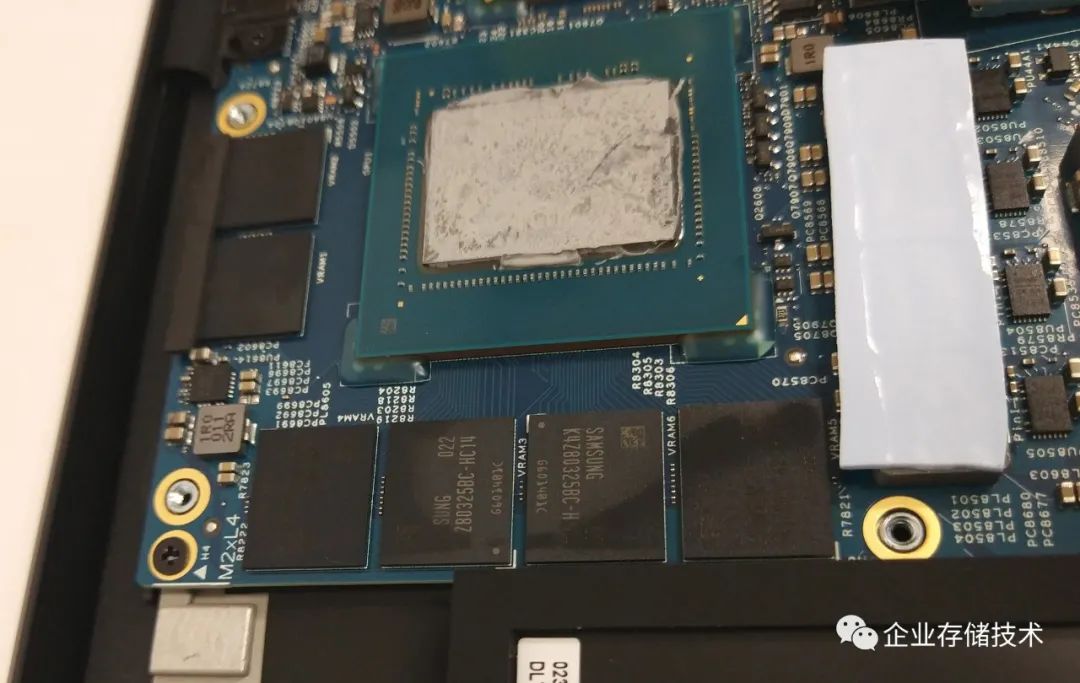

FBGA170封装的三星K4Z80325BC-HC14GDDR6显存，256*32也就是单颗1GB容量，6颗组成Quadro RTX 3000专业显卡的192位6GB显存。
Precision 5750的CPU和GPU都是BGA焊在主板上，布局紧凑高效，我就不单独给特写了。左边编号SRJ8F是Intel Core i7-10875H，45W TDP，8核16线程，基础频率2.3GHz，最高支持单核TurboBoost 5.1GHz，16MB L3 Cache。（本文图片均可点击放大）
NVIDIA GPU编号N19E-Q1-KD-A1这颗就是Quadro RTX 3000专业显卡，其Die面积比IntelCPU大了不少。

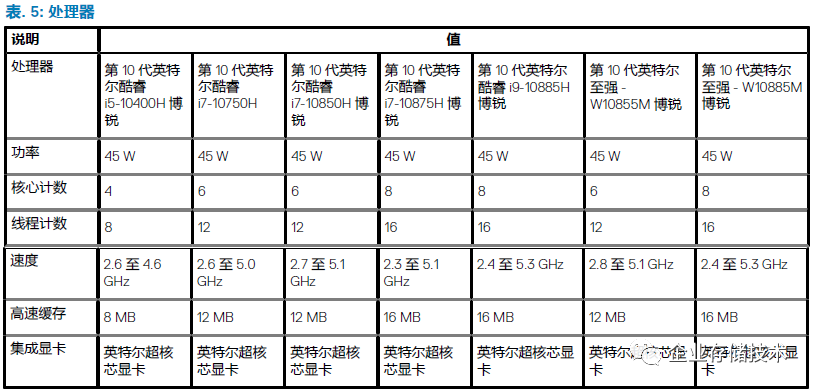

Precision 5750__支持的CPU__列表，其中包括5__款10__代Core i5/i7/i9__、2__款Xeon-W__移动版。
Type-C接口、无线网卡、显示屏排线加固保障

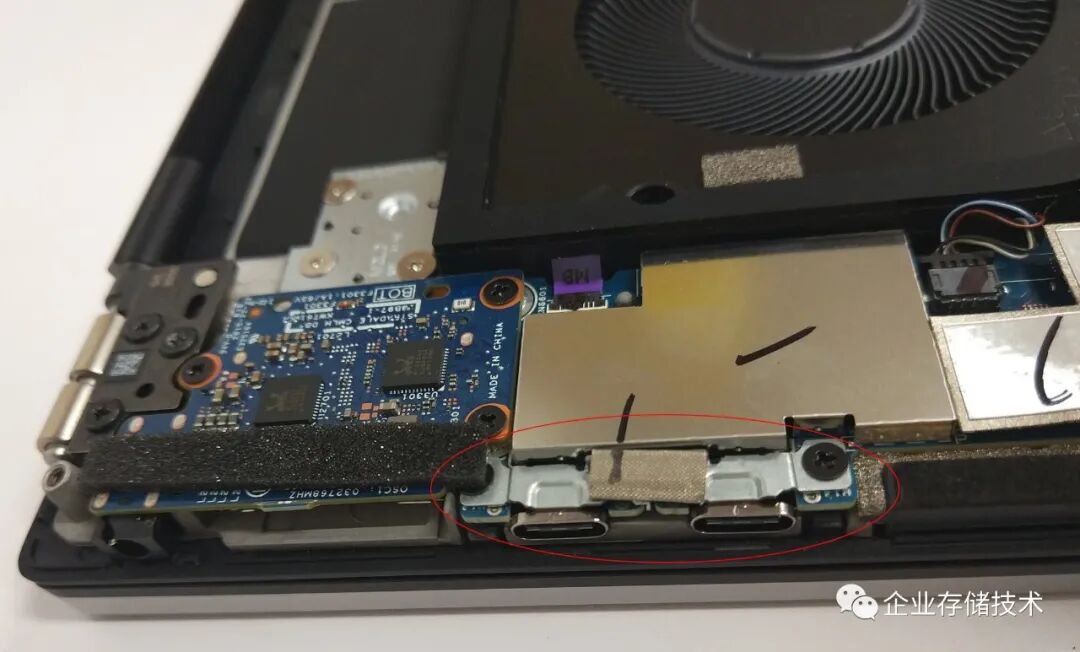

这里我画红圈的部分，是针对雷电Type-C接口进行加固的金属片和螺丝，避免由Type-C插头带来的上下受力给主板产生形变，或者影响Type-C的焊接稳固。
与笔记本普通供电接口和USBType-A相比，Type-C引脚数更密集、承载电流相对较大，保护其长期可靠工作的措施也需要更到位一些。举例来说，我个人属于使用电子设备比较费的，到今天一共遇到过1个手机Type-C接口和1个笔记本雷电3接口单向接触不良（180度翻过来USB可用）。售后经验积累丰富的笔记本/移动工作站厂商，在新机型设计上就会考虑的更加周到成熟。

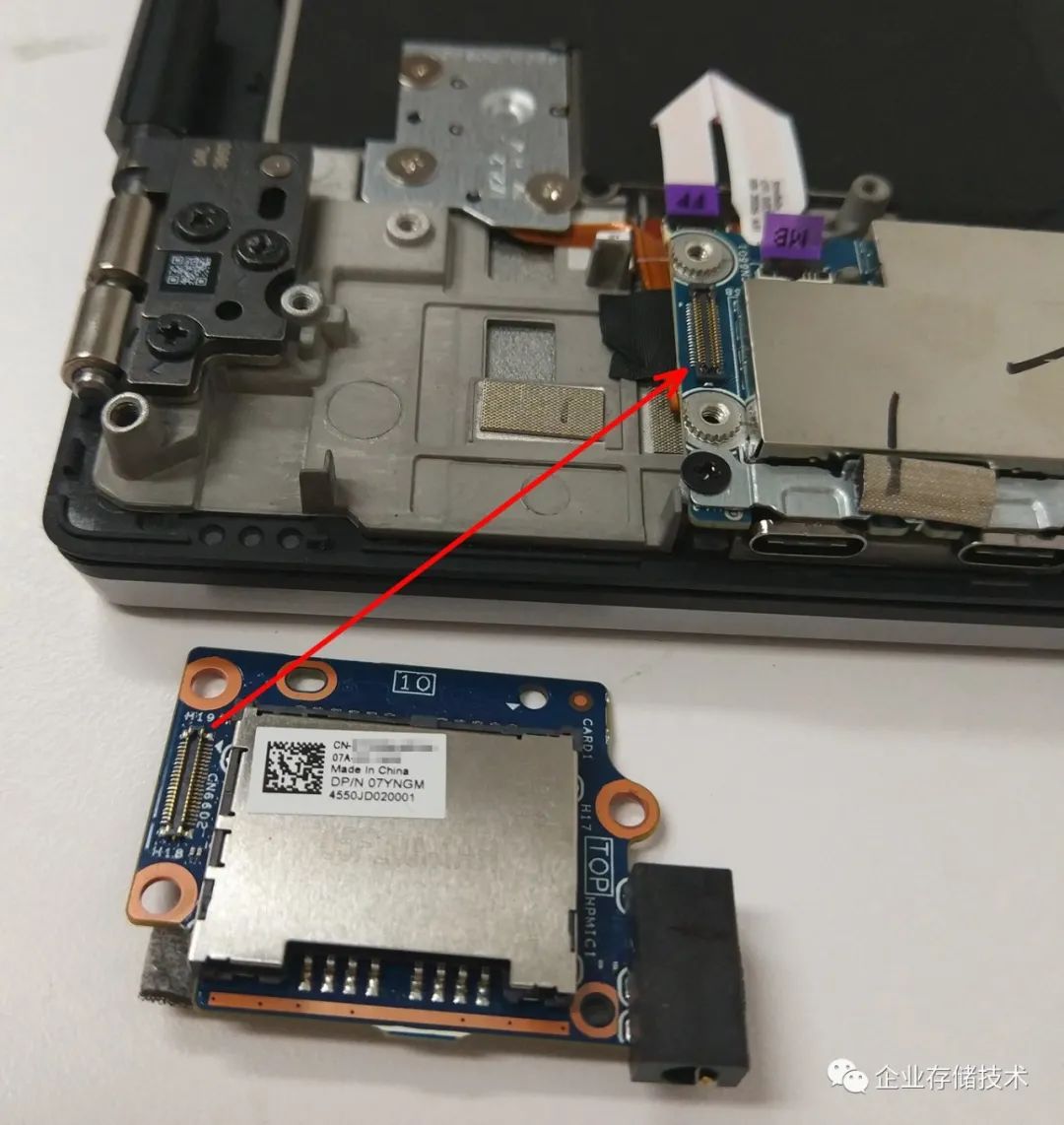

位于Type-C雷电模块左边，有个小I/O板，上面2颗Realtek芯片分别用于SD读卡器和音频接口。下面这张图我就把它拆下来：
这个小I/O__板的作用，就是提供SD__读卡器和3.5mm__音频输入/__输出接口。

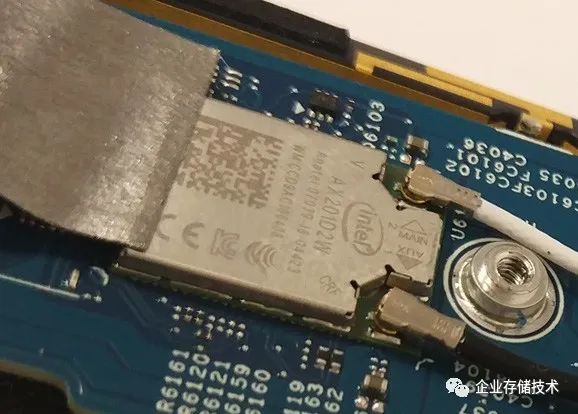

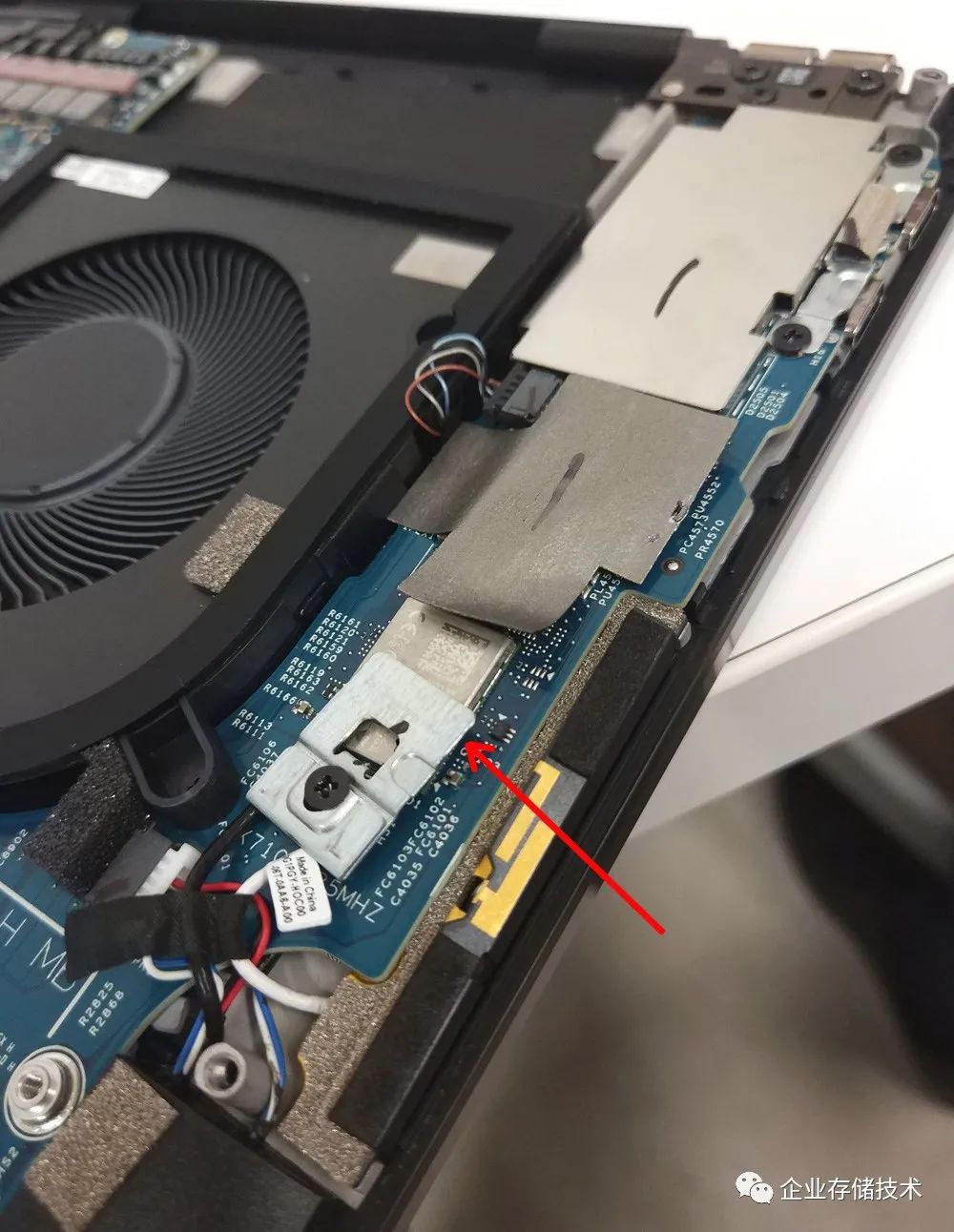

上图箭头位置的金属片加固，是为了WiFi/蓝牙无线网卡的天线。
_Intel Wi-Fi 6 AX201__无线网卡__，最大速率2400 Mbps__，同时支持蓝牙5._1

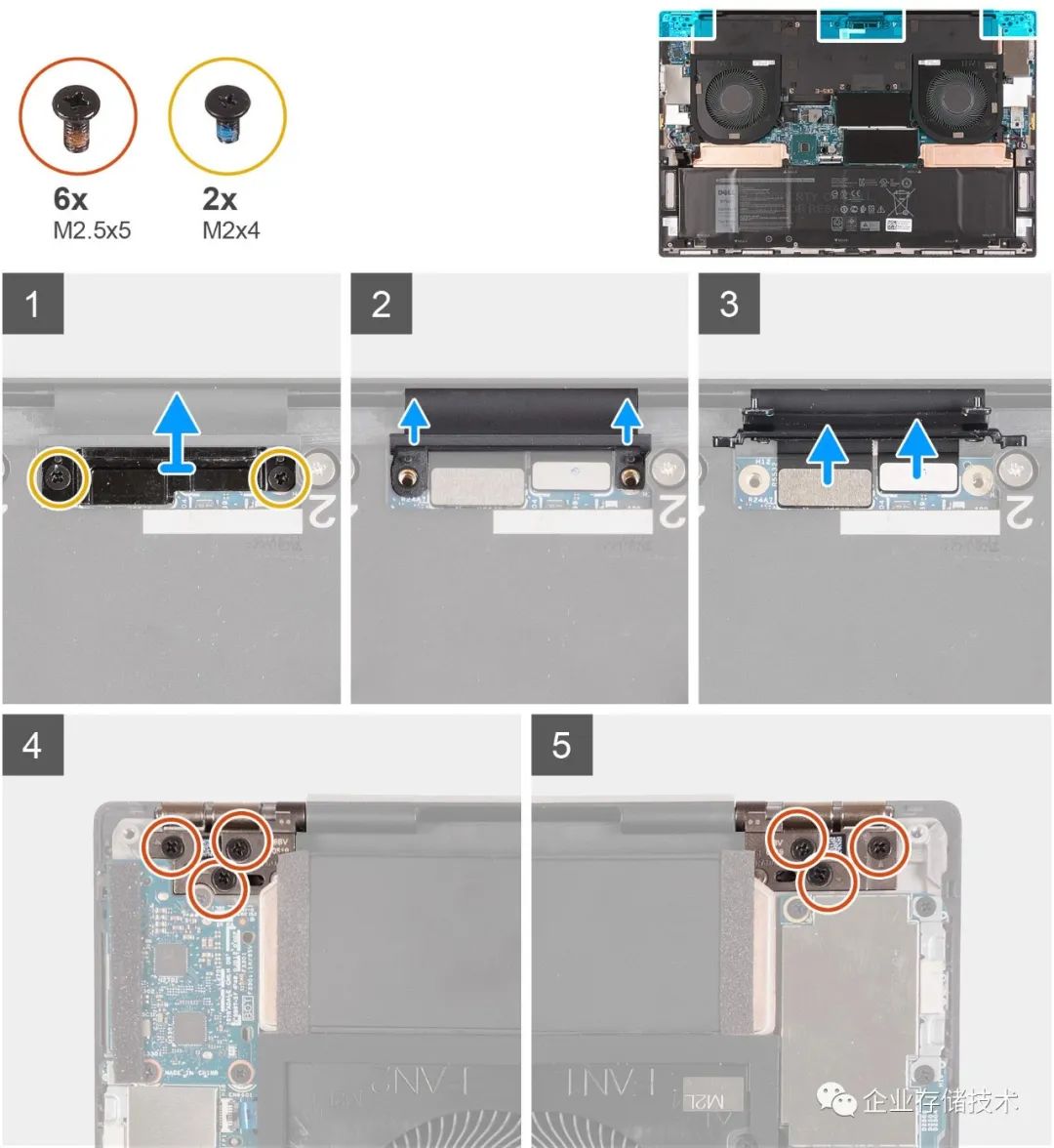

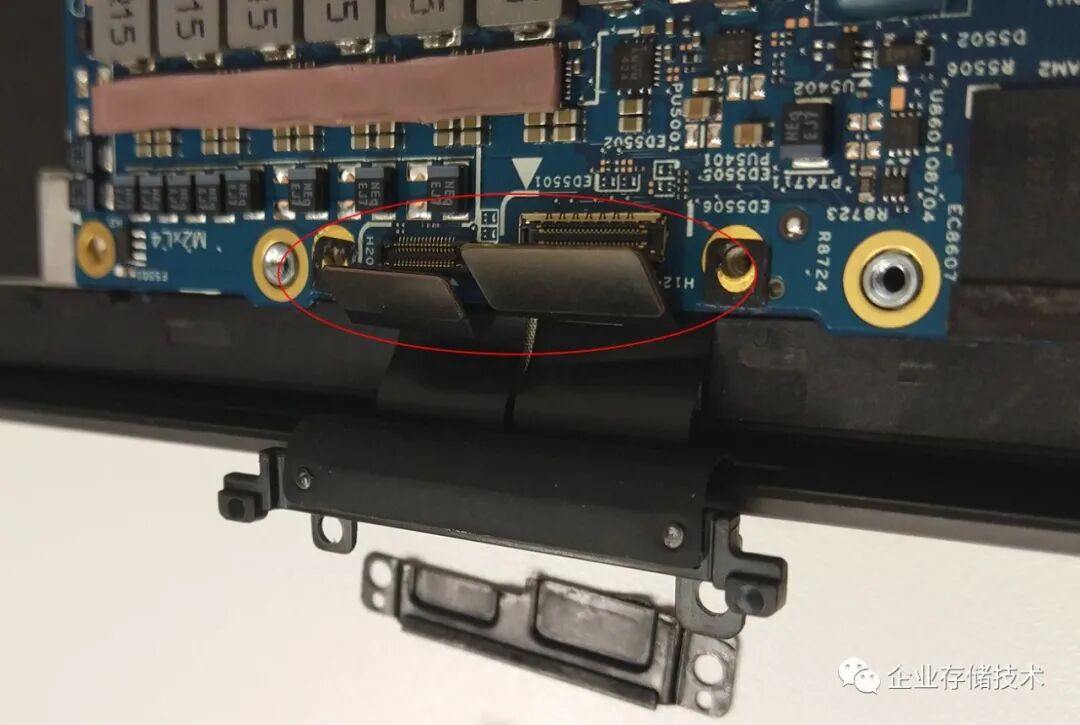

位于主板边缘，拧下螺丝并打开双重金属护片之后，在这个位置有显示屏和主板的2个排线连接。如下面手册中的说明，显然是被特别加固保护的。
上图还指示出两边固定屏幕转轴的螺丝位置。_《戴尔__Precision 5750_ _服务手册》_中每一张相关示意图，都用不同颜色圆圈来标识出使用的螺丝类型，这样即便在拆卸时没有仔细记录搞混了也不要紧。完善这些文档，也都是针对用户的工作量和投入。

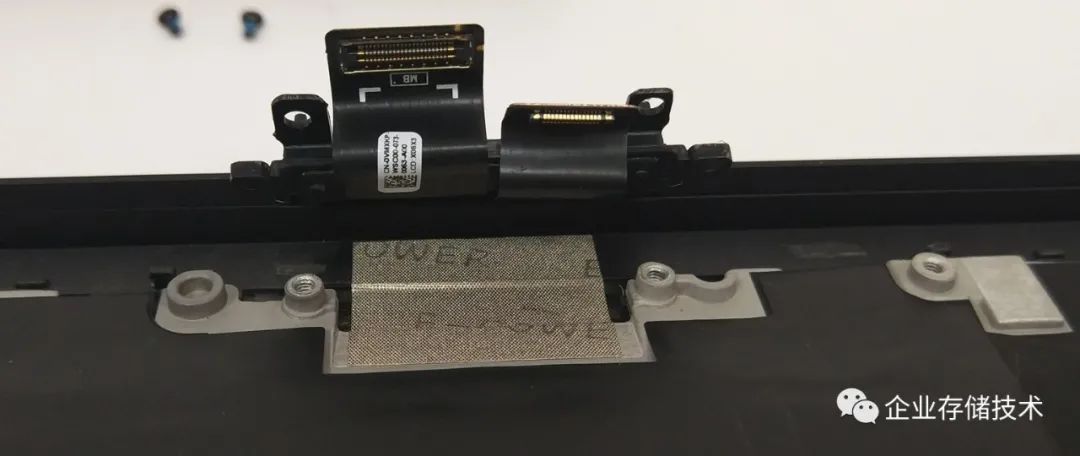

拆下主板之后的屏幕排线位置
Intel智音技术+Realtek SoundWire：豪华笔记本音效

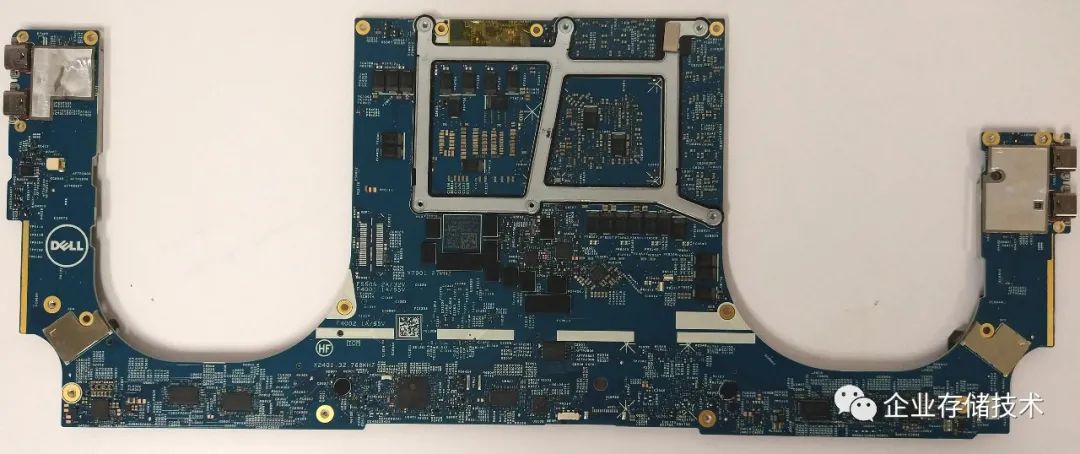

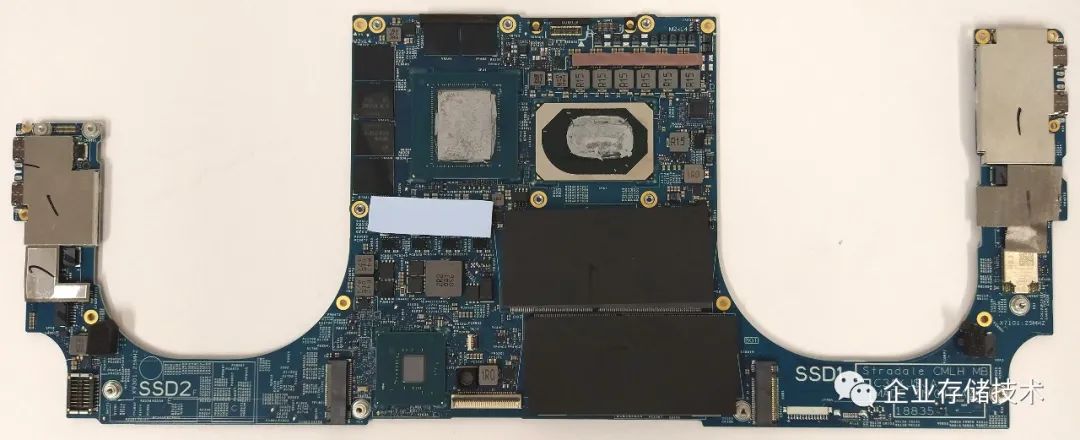

上图就是Precision 5750的主板，我觉得已经算精致高效了。虽然我见过有的Macbook主板做的密度更高，但过于高度集成的封装（甚至把闪存、内存这些能合在一起）和太细小的引脚，一旦需要维修就会相当困难。
主板背面可以看到一些电容、固定散热器的金属底架，还有一些相对较小（发热也不多）的芯片。
32.768 KHz__的RTC__时钟晶振，您看到位置在哪里了吗：）
这些芯片我没心思一颗颗仔细研究了，毕竟我不会Layout主板。基本上一眼就能看出来的有BIOS的Flash芯片，还有一颗应该是供电相关的IC。

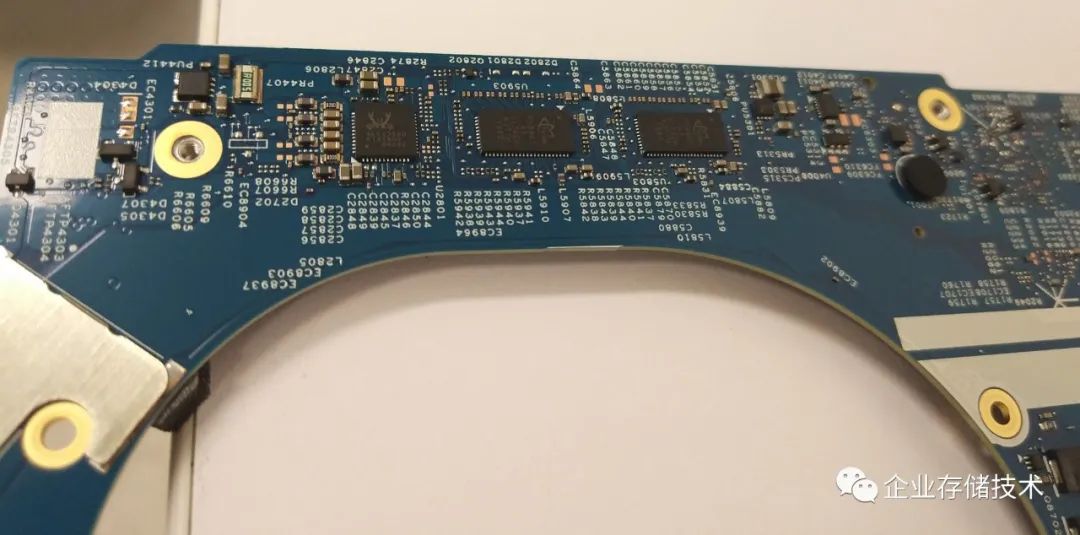

位于“臂弯“位置的3颗芯片，在主板背面的两侧各有一组。我查了一下那2颗长条的Parade PS8461（共有4个）是“DP1.4多任务器与解多任务器”芯片，正好对应4个Type-C接口的显示输出。这样以Quadro RTX 3000的支持能力，Precision 5750应该可以像中高端工作站显卡那样输出4个4K或者2个8K 60Hz屏幕，同时移动工作站自己的显示屏还可以由Intel集成显卡来驱动。

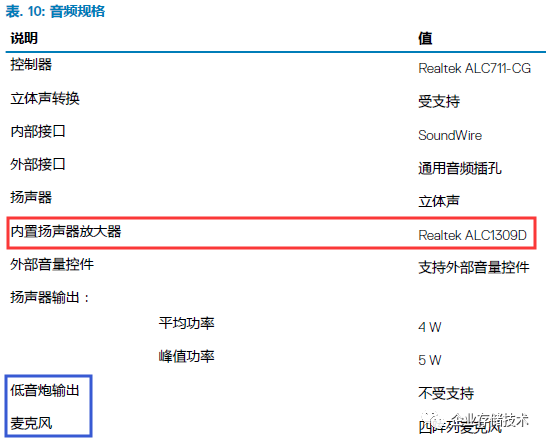

正方形那颗Realtek ALC1309D芯片，我在Dell高端商用笔记本《_Latitude 9510__设置和规格指南_》中查到了用途，如下图：
Latitude 9510的HDAudio声卡主控Codec为Realtek ALC711-CG，配合ALC1309D应该是用于内置扬声器放大器。在Precision 5750移动工作站上ALC1309D一共有2颗。

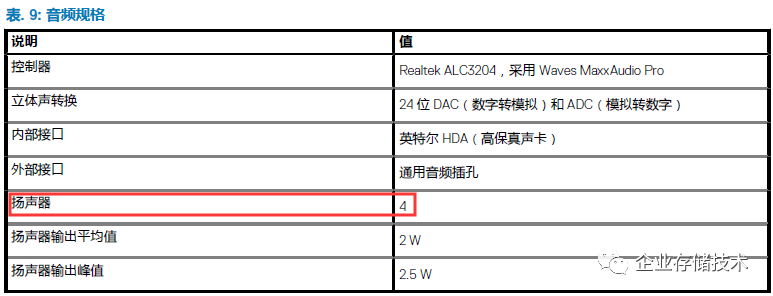

不同的是，Latitude9510笔记本针对顶级商务需求设计了4阵列降噪麦克风，扬声器只是2声道立体声而没有低音加强。Precision 5750移动工作站的定位不同，录音应该是双阵列降噪麦克风，而前文中已经提到过4个扬声器（含2个低音单元），如下图：
在接触Precision5750之前，我只在Latitude9510一款笔记本上看到这套高端的音频方案——不是普通的RealtekHD Audio，而是结合了Intel智音技术。
我在初步学习了一下，Realtek SoundWire应该是麦克风录音设备的驱动。

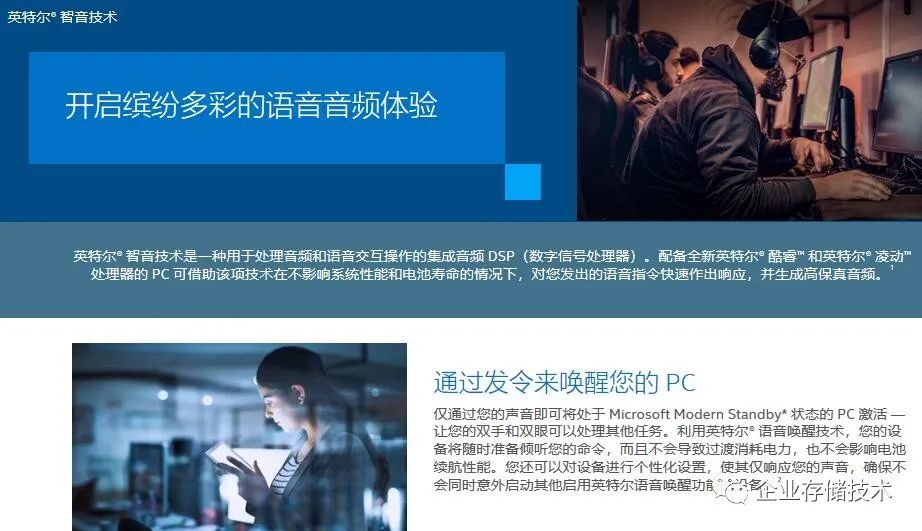

关于Intel智音技术，在官网上是这样宣传其功能的：
-通过发令来唤醒您的PC
-清晰的语音识别性能与逼真的录制效果
-无与伦比的音效和超长电池续航时间
-强化音频播放
我认为这一块更多是针对麦克风语音质量，即会议/协作方面来优化的。

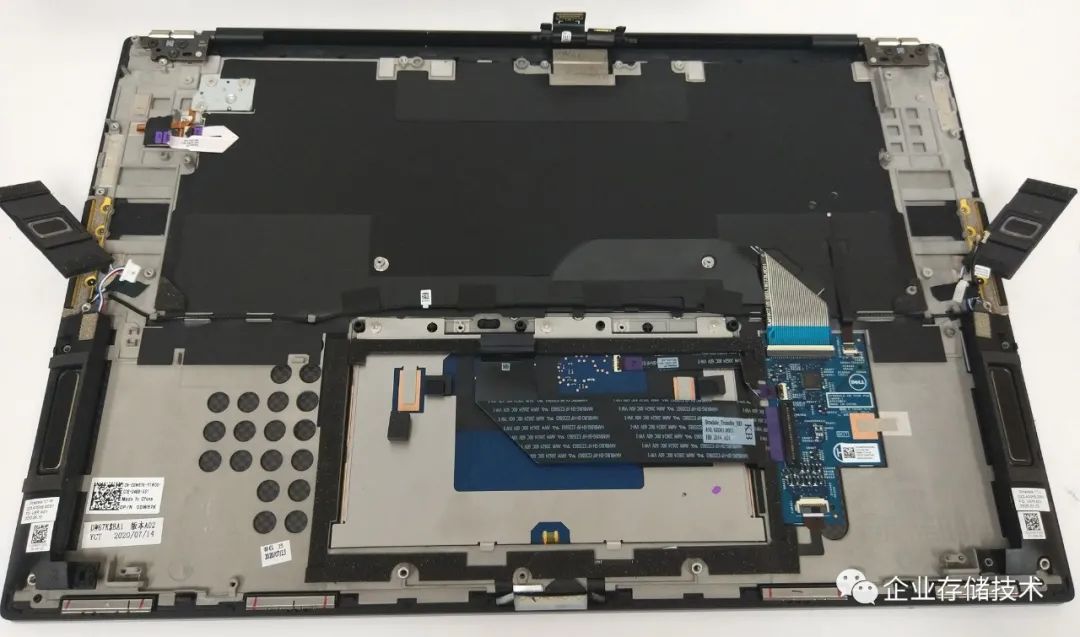

这里黑色的区域应该也是隔热膜，避免使键盘温度升高带来不适。
前面我给大家看过低音扬声器单元，拆下了主板之后，我又把喇叭朝上的高音单元也翻出来了。下面给个特写：
经过简单的体验，Precision 5750的扬声器音量比一般笔记本充沛，特别是中低频输出较为饱满。输出功率方面，在音量拉到最大时，可以感觉到掌托会有点轻微的震动。
我的耳朵早先曾被低端笔记本折磨过一段时间，上一次有类似的感觉还是多年前给父亲买了台XPS 15（至今正常使用），那个配置的2.1扬声器也是在底部有专门的“低音炮”。
增值软件：Dell Optimizer优化模块全激活
综合这2篇所述，Precision 5750移动工作站在硬件设计和用料上应该属于一流水准，那么Dell Optimizer可以看作是个锦上添花的随机软件吧。
在《价值千元的AI__调优工具免费了：Office__生产力测试提速5-9%》一文中，我只是按照一般商用笔记本的用途测试了Dell新版Optimizer的性能优化模块。而在Precision 5750上，则是我第一次看到该工具的全部模块都被支持。

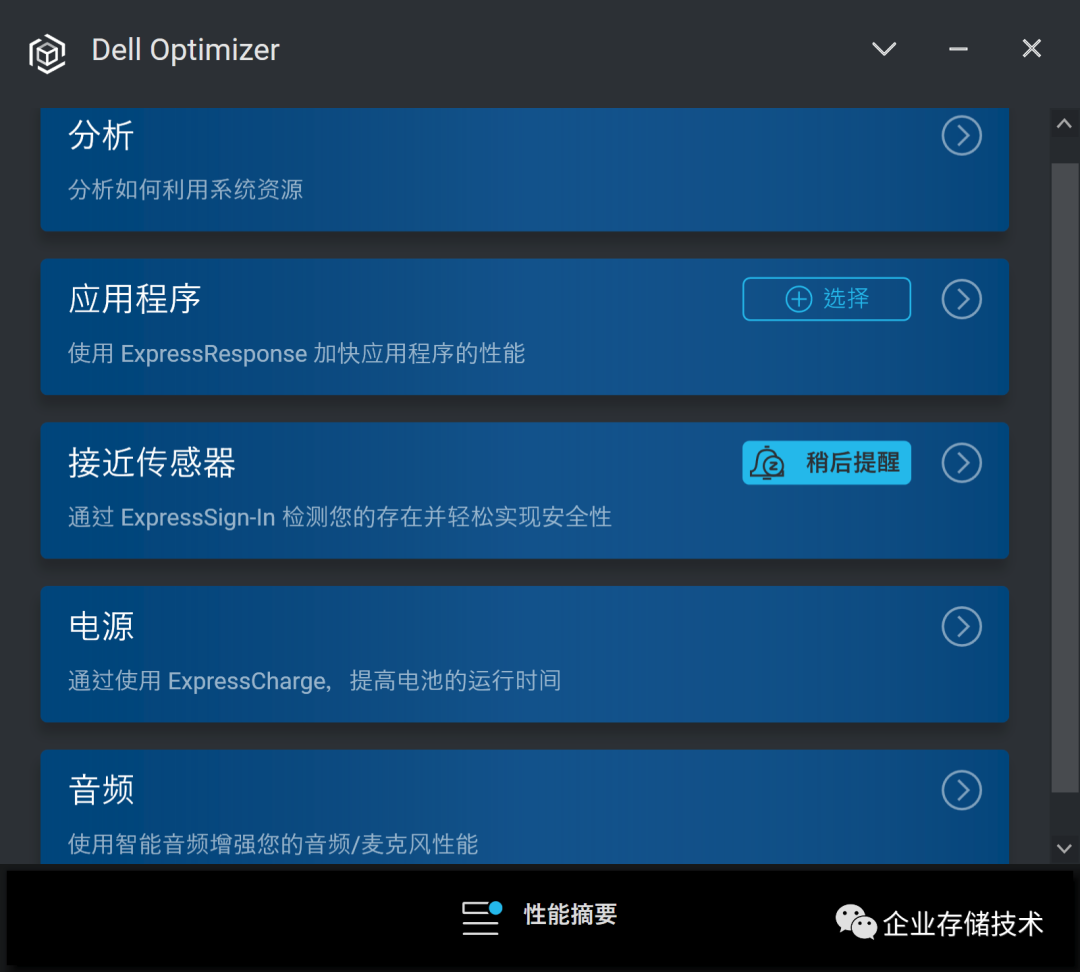

在Optimizer的界面中，应用程序（性能优化）和音频模块只要是10代Core的OptiPlex 5000和7000系列台式机就支持；同样是新一代Latitude笔记本会多出电源（电池优化）一项；接近传感器需要笔记本的硬件配置支持；而分析模块则是Precision工作站专属了——源于之前的DPO（Dell Precision Optimizer，评测参见《_AI性能调优：过去已解，未来可知？_》）。
还没开始正式测试，就已经写了大约6千字。后续如果有时间，我想找机会再给大家分享Precision 5750的性能体验、调优技巧等，欢迎关注！
