【嘉德点评】 小米基于UWB的音场调节专利，通过音箱中的UWB模块反馈并确定音场中心位置，从而实现动态精准地调节音场中心位置，提升音响的音场效果。
集微网消息，在目前的UWB消费市场中，小米、苹果、三星等商业巨头陆续在新发布的产品中加入UWB芯片，以此为契机，开启了新一轮物联网终端技术生态。而据预测，我国2022年UWB企业级应用的市场体量将达到121.5亿元，实现快速增长。
在物联网领域，诸多设备通过无线传感通信模块接入云端，实现万物互联生态结构。在日常演唱会常用的组合音响产品中，为了提升声音效果，通常需要根据音箱的摆放位置来确定组合音响的音场中心位置，当用户位于音场中心位置时，用户对声音的临场体验更好。然而在实际场景中，用户经常会来回移动，为最大化音响效果，常需用户手动对组合音响进行调节，这就使得操作步骤非常繁琐，同时也需要用户对音场设置有较深的专业度了解。
基于这一背景，小米公司于2020年3月31日提出一项名为“音场调节方法、装置及存储介质”的发明专利（申请号: 202010241508.6）,申请人为北京小米移动软件有限公司。

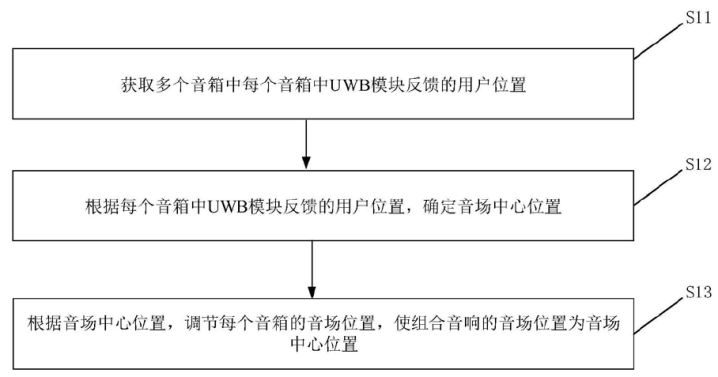

图1 音场调节方法流程图
上图1是该专利提出的一种音场调节方法的流程图，首先组合音响中的音响控制器通过内置的UWB模块与用户携带的UWB模块进行交互，获取用户之间的位置关系（S11）。接着根据反馈得到的用户位置和每个音箱的初始信息，来确定音场中心位置（S12）。最后，根据音场中心位置，对每个音箱的位置进行调节，使得组合音响位于音场中心。

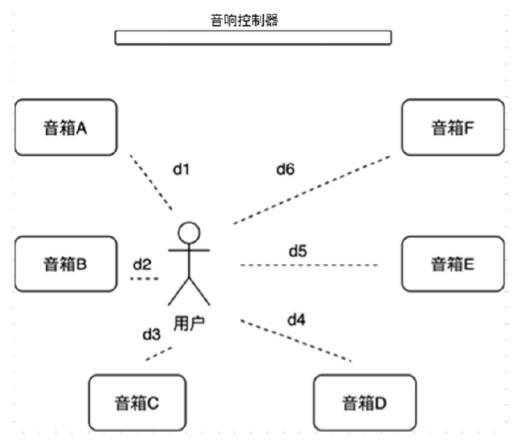

图2 音场调节方法的示例图
如图2所示，组合音响包括音响控制器、音箱A至F共6个音箱，每个音箱均包括超宽带UWB模块。组合音响的音响控制器根据组合音响摆放空间的面积，以及音箱的初始位置，在组合音响摆放空间的平面进行建模，以得到网格状平面。
音箱A至音箱F通过安装的UWB模块获取与用户之间的位置关系（d1-d6），并将此位置关系发送至音响控制器，音响控制器根据6个音箱中UWB模块反馈的用户位置，以及6个音箱的初始网格位置，确定当前用户所在的摆放空间的平面的网格位置，并将其设为音场中心。
简而言之，小米基于UWB的音场调节专利，通过音箱中的UWB模块反馈并确定音场中心位置，并以实现动态精准地调节音场中心位置，提升音响的音场效果。
随着各路厂商争相涌入UWB市场，在我们周围的生活中也会看到越来越多的UWB应用的影子，而小米率先加入了这一大军中，凭借小米优质的智能生态，小米也必将在UWB应用领域再创辉煌。
