【嘉勤点评】京东方的显示面板专利，通过使有机材料绝缘层在显示基板上的正投影与绑定区的正投影不交叠，可以提高柔性折叠显示屏的弯折性能，降低绑定区的绑定端子的段差，避免压接时出现压接不良的问题。
集微网消息，近日荣耀手机新品发布会在深圳举行，京东方BOE消息显示，继荣耀Magic3、荣耀60系列后，京东方再度为荣耀Magic V系列供应柔性OLED显示屏。
随着有源矩阵有机发光二极管技术的发展，显示器件的发展进入了全面屏以及窄边框时代，为了给用户带来更优的使用体验，全面屏、窄边框、高分辨率、卷曲穿戴、折叠等必将成为未来AMOLED的重要发展方向；为了实现Panel更轻更薄以适应以后的折叠及卷曲产品，柔性多层结构触控技术孕育而生。
为此，京东方于2021年9月24日申请了一项名为“一种显示面板及显示装置”的发明专利（申请号: 202111123942.5），申请人为京东方科技集团股份有限公司。

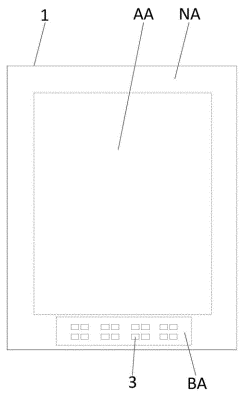

图1 显示面板俯视示意图
图1为本发明提出的显示面板的俯视示意图，该显示面板包括：显示基板1，显示基板上有显示区AA和非显示区NA，非显示区又包括绑定区BA；触控结构2，位于显示基板上，包括至少一层绝缘层，将触控结构包括的绝缘层中的至少其中之一设置为有机材料，可以提高柔性折叠显示屏的弯折性能；并且，将材料为有机材料的绝缘层设置成在显示基板上的正投影与绑定区在显示基板上的正投影不交叠，这样可以降低绑定区的绑定端子的段差，避免绑定端子与驱动芯片、柔性电路板压接时出现压接不良的问题。

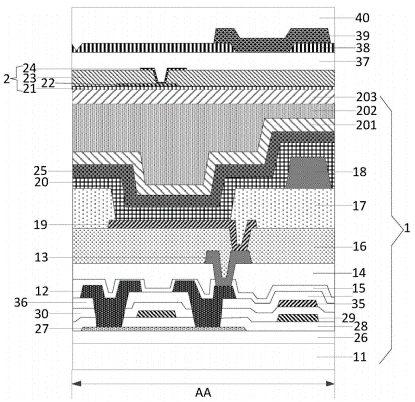

图2 显示面板在显示区对应的一种截面示意图
图2为显示面板在显示区对应的一种截面示意图，触控结构包括位于显示基板1上的第一绝缘层21，其上远离显示基板一侧有第一电极层22，第二绝缘层23在第一电极层上，第二电极层24位于第二绝缘层上。显示基板包括：衬底基板11，位于衬底基板11和第一绝缘层之间的第一源漏金属层12，以及位于第一源漏金属层和第一绝缘层之间的第二源漏金属层13。
如图1所示，显示面板还包括设置在衬底基板上且在绑定区BA的多个绑定端子3，绑定端子包括第一导电层，位于第一导电层远离衬底基板一侧的第二导电层，以及位于第二导电层一侧的第三导电层33。第一导电层与第一源漏金属层同层设置，第二导电层与第二源漏金属层同层设置，第三导电层与第二电极层同层设置。这样，只需要在形成第一源漏金属层时改变原有的构图图形，即可通过一次构图工艺形成第一导电层与第一源漏金属层的图形，同理，不用增加单独制备第一第二以及第三导电层的工艺，可以简化制备工艺流程，节省生产成本，提高生产效率。
简而言之，京东方的显示面板专利，通过使有机材料绝缘层在显示基板上的正投影与绑定区的正投影不交叠，可以提高柔性折叠显示屏的弯折性能，降低绑定区的绑定端子的段差，避免压接时出现压接不良的问题。
京东方是全球半导体显示产业龙头企业，一直以优秀的创新技术彰显公司在柔性显示领域的业内领先实力，未来京东方将继续为用户带来极致的屏幕显示和触控体验。
