【嘉勤点评】联盛德的蓝牙接收机专利，通过利用蓝牙调制方式的幅度特殊性，实现了信号过大或者过小的快速反应，同时结合幅度统计与功率统计实现了AGC功率调整的准确性。
集微网消息，近日，联盛德已经获得RivieraWaves低功耗蓝牙5和Wi-Fi 6 IP 平台授权许可，其首席执行官李庆表示，这将加速下一代物联网SoC和MCU的开发工作，满足整个物联网领域对物联网无线连接芯片的巨大需求。
通信接收机由于信道变化的不确定性，导致输入信号的动态范围往往很宽，这样对模数转换模块(ADC)的动态范围提出了比较高的要求，ADC的位宽要相应增加，接收机的成本和功耗也会增加，因此为了控制ADC的位宽在合理的水平上，就需要对输入信号进行放大或者衰减。控制输入信号的大小，需要自动功率控制(AGC)技术。
为此，联盛德于2018年12月26日申请了一项名为“一种蓝牙接收机的快速自动功率控制方法及系统”的发明专利（申请号: 201811603158.2），申请人为北京联盛德微电子有限责任公司。

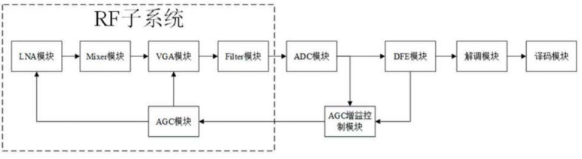

图1 现有通信接收机结构框图
图1为现有通信接收机结构框图，RF子系统负责将射频信号转到基带或者低中频，ADC模块将模拟信号转换为数字信号，数字前端(DFE模块)负责直流信号(DC)的消除、IQ不平衡的消除、带外噪声的滤除和帧检测等等，解调模块负责信道的估计和信号的均衡和解调，译码模块负责译码。AGC增益控制模块负责估计当前信号的功率，并产生增益控制字控制RF子系统将功率调整到需要的水平上。RF子系统中的AGC模块接收来自AGC增益控制模块的增益控制字，控制LNA模块和/或VGA模块的增益，从而调节信号的强度达到要的水平上。其中AGC增益控制模块分别与ADC模块、DFE模块和RF子系统的AGC模块相连。

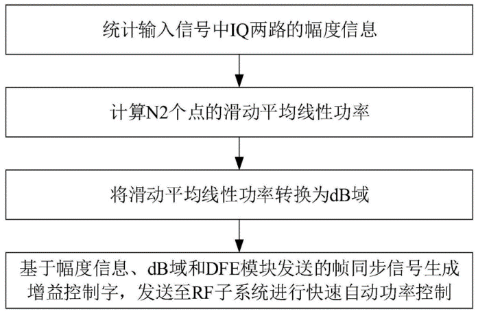

图2 蓝牙接收机快速自动功率控制方法流程图
图2为本发明提出的蓝牙接收机的快速自动功率控制方法流程图，该方法应用在图1所示的AGC增益控制模块上，主要包括以下步骤：首先统计输入信号(ADC模块发送的数字信号，数字信号的幅值为x[i])中IQ两路的幅度信息；然后计算输入信号(ADC模块发送的数字信号，数字信号的幅值为x[i])中N2个点的滑动平均线性功率P_linear；再将滑动平均线性功率转换为dB域；最后基于幅度信息、dB域和DFE模块发送的帧同步信号生成增益控制字，发送至RF子系统进行快速自动功率控制。
简而言之，联盛德的蓝牙接收机专利，通过利用蓝牙调制方式的幅度特殊性，实现了信号过大或者过小的快速反应，同时结合幅度统计与功率统计实现了AGC功率调整的准确性。
联盛德是一家专业的IC设计企业，专注开发面向物联网领域的专用无线通信芯片和解决方案。联盛德长期为市场提供高品质无线连接SoC器件并取得成功，未来CEVA最新一代无线连接平台将会继续帮助他们延续辉煌成就。
