【嘉勤点评】科韵激光的LED激光修复专利，通过激光修复具有坏点缺陷芯片的微型LED，能够提升微型LED的良率、减少不良品造成的浪费，降低微型LED的制造成本。
集微网消息，科韵激光获数千万元融资，公司主要有激光修复类产品、激光切割类产品、LED设备三大产品线，涵盖显示面板行业、3C电子行业、半导体激光应用、新能源电池/太阳能电池等领域。
微型LED包括Micro LED和Mini LED。Micro LED技术与OLED相似，像素可以实现自体发光模式，它具有极高的亮度和色彩鲜艳度，芯片尺寸一般在100um以下。Mini LED，即次毫米发光二极管芯片，chip尺寸约在100um到300um，是在传统LED背光基础上的升级和改良，可用作直显和LCD液晶面板的背光模组。目前，Micro LED和Mini LED的良率不高，主要不良包括：TFT阵列排线开、短路缺陷，LED颗粒发光亮度、色度等光学不一致缺陷，以及LED颗粒外观缺省等。
为此，科韵激光于2021年8月24日申请了一项名为“一种微型LED激光修复装置及方法”的发明专利（申请号: 202110975667.3），申请人为苏州科韵激光科技有限公司。

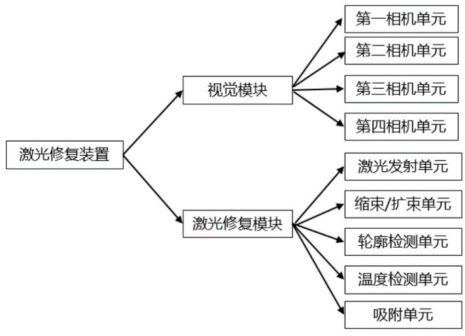

图1 微型LED激光修复装置模块结构示意图
图1为微型LED激光修复装置模块结构示意图，装置包括加工平台、视觉模块1以及激光修复模块2。具体的，视觉模块定位待修复样品的缺陷部件4。激光修复模块对缺陷部件进行激光加工。激光修复模块包括一个或多个激光发射单元、一个或多个缩束/扩束单元以及吸附单元28。激光发射单元发射激光，缩束/扩束单元缩小/扩大激光光斑、形成准直激光，吸附单元更换缺陷部件。
其中，缺陷部件可以是一种带有正极和负极的微型LED chip(芯片)。待修复样品可以是不良微型LED，待修复样品包括基板3、焊盘和若干LED chip。焊盘附着在基板上，若干LED chip与焊盘连接。其中LED chip包括缺陷chip以及良品chip，缺陷chip即为上述缺陷部件。
视觉模块可以包括第一相机单元、第二相机单元、第三相机单元以及第四相机单元中的至少一种。其中，第一相机单元定位待修复样品的缺陷部件(缺陷LED chip)；第二相机单元观察更换后更换部件5的状态；第三相机单元监测缺陷部件的实时状态；第四相机单元获取更换部件的角度以及辨别更换部件的正负极。
图2 视觉模块结构示意图
图2为视觉模块结构示意图，视觉模块还可以包括CCD相机11、同轴成像模块12、观察镜头13以及光源14。其中，CCD相机、同轴成像模块与观察镜头连接，光源为整个视觉模块1场景提供照明。四者组成的结构能够实现第一相机单元、第二相机单元、第三相机单元和第四相机单元的功能。具体的，上位机为微型LED激光修复装置提供待修复样品的缺陷部件的坐标，第一相机单元根据提供的坐标，在基板上对缺陷部件进行定位，并反馈缺陷部件的位置，加工平台自动移动至缺陷部件的位置上。
简而言之，科韵激光的LED激光修复专利，通过激光修复具有坏点缺陷芯片的微型LED，能够提升微型LED的良率、减少不良品造成的浪费，降低微型LED的制造成本。
科韵激光致力于显示、PCB、LED以及半导体产业激光修复/激光切割/LDI/激光剥离等自动化设备的推广和运用。科韵激光作为激光应用的一份子，秉承专业、敬业、务实、创新的发展理念，将以品质赢得信赖，科技成就未来。
