Intel__从HPC__互连领域向InfiniBand__出击，而Mellanox__在SoC__上的布局能延伸其生命力吗？
在《_Xeon Phi x200要自我互连，CPU靠边站_》一文中，我提到了Intel通过该产品线在HPC技术方面的2个调整——提供不再依赖CPU独立运行的Xeon Phi，还有集成Omni-Path互连的版本。

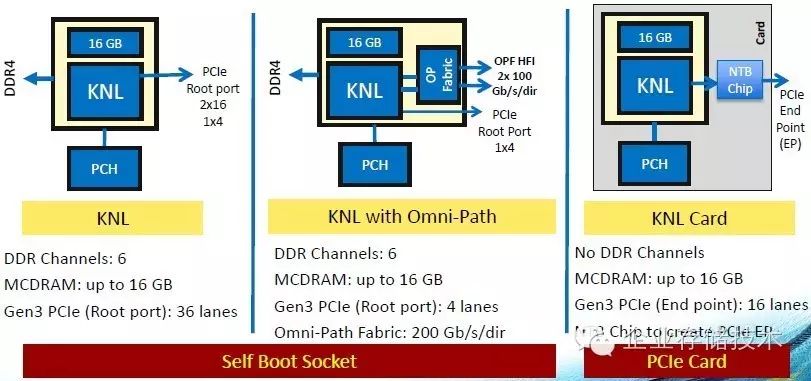

如上图，代号KNL的Intel Xeon Phi x200不只集成了大容量DDR4内存控制器，还支持2种网络扩展选项。包括PCIe口连接常规网卡，或者在处理器上集成Omni-Path控制器。
其实让“协处理器”自我启动的方式，可能不是Intel最先想出来的。我记得最早在GPU高性能计算领域取得成功的NVIDIA，也曾提出过集成少量ARM核心用于OS boot，但最终估计因为相关生态而不够成熟而未能实际应用。从另一个角度来说，x86的ALU在当时还是非常重要的存在（毕竟Power贵很多），不过现在ARM已经开始进军服务器了。
上一篇里提到了Omni-Path对InfiniBand的威胁，其实Xeon Phi x200的集成度和独立性也对NVIDIA形成更大的挑战，因为现在GPU还需要CPU和网卡的配合才能组成系统。而当看到下面这款SoC时，我意识到当年的规划以另一种方式实现了。
BlueFieldSoC：ARM + IB/以太网+ PCIe Switch
有趣的是，这个BlueField SoC架构恰好来自最大的InfiniBand网络厂商Mellanox，而我是从一篇翻译自国外的新闻《_Mellanox__公司计划利用系统芯片提升存储产品速度_》（http://stor-age.zdnet.com.cn/...）中了解到它。大家都知道高速网络对高性能计算的意义，而IB最初却是因为存储而出现的。
在BlueField中我看到包括主要的几大模块：
1、 多核ARM A72。这部分与Mellanox在去年宣布以8.11亿美元收购EzChip有关，而BlueField架构正是以EzChip公司的Tilera多核心芯片技术作为主干。
2、 DDR4内存控制器。资料里写“多通道”——每通道支持2个DIMM最多256GB，而图中画了2个单通道内存控制器。那么我理解如果用BlueField+GPU组建HPC系统的话，ARM内存带宽对GPU的帮助与Xeon Phix200直连6通道DDR4还是有差距的。

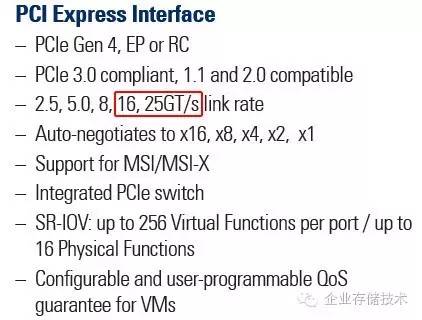

3、 PCIe Switch。我还不确定这个交换模块的总lane数量，但用途却很明显——在下面要介绍到的存储应用中连接NVMe SSD。PCIe Gen4规范正式版本还未发布，相关产品应该都处于测试状态。下图中的25GT/s是怎么回事？有知道答案的朋友可以在本文底部留言告诉我。
4、 上面架构图左边的“ConnectX-5网络控制器子系统”，一看就是Mellanox自家的东西。它可以支持两个100GbE以太网或者EDR InfiniBand端口，并向下兼容低速网络标准。这个规格PCIe Gen3 x16的带宽无法充分满足，所以ConnectX-5也支持PCIe Gen4。从图示来看可以这个“高速网卡”可以连接到PCIe Switch或者直连ARM Core，具体细节有待进一步确认。
集成了这么多东西，我想到一个问题就是该SoC的功耗。听说在接受收购之前EzChip就已经公布过一款百核ARM芯片，但如果BlueField包含的ARM核心比较多的话，一些低功耗嵌入式应用场合可能就会受限了？
三大应用领域：存储控制器、网络和GPU集群

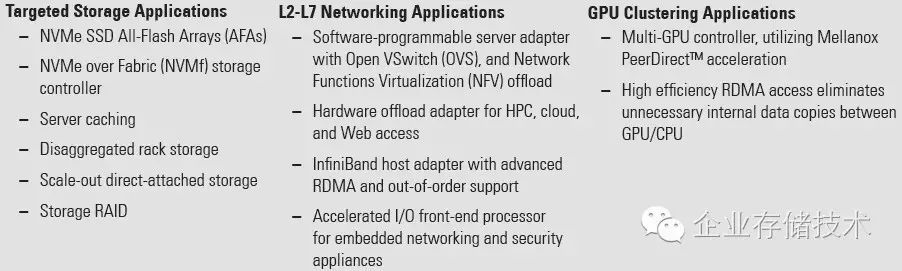

在BlueField SoC的目标应用中，资料里把存储排在了最前面。说实话网络和HPC领域我比较外行，感兴趣的朋友可以自行了解，下面重点谈存储。上图列出了几点：
-NVMe SSD全闪存阵列（AFAs）
-NVMe over Fabric (NVMf) 存储控制器
-服务器缓存
-非聚合机架存储
-横向扩展直连存储（DAS）
-存储RAID
稍后就围绕这几个方向，大致回顾下我之前写过的一些相关内容，看能否从中获得基于BlueField存储形态的借鉴。在这之前我想先看下另外两款当红的存储控制器SoC/RoC芯片。

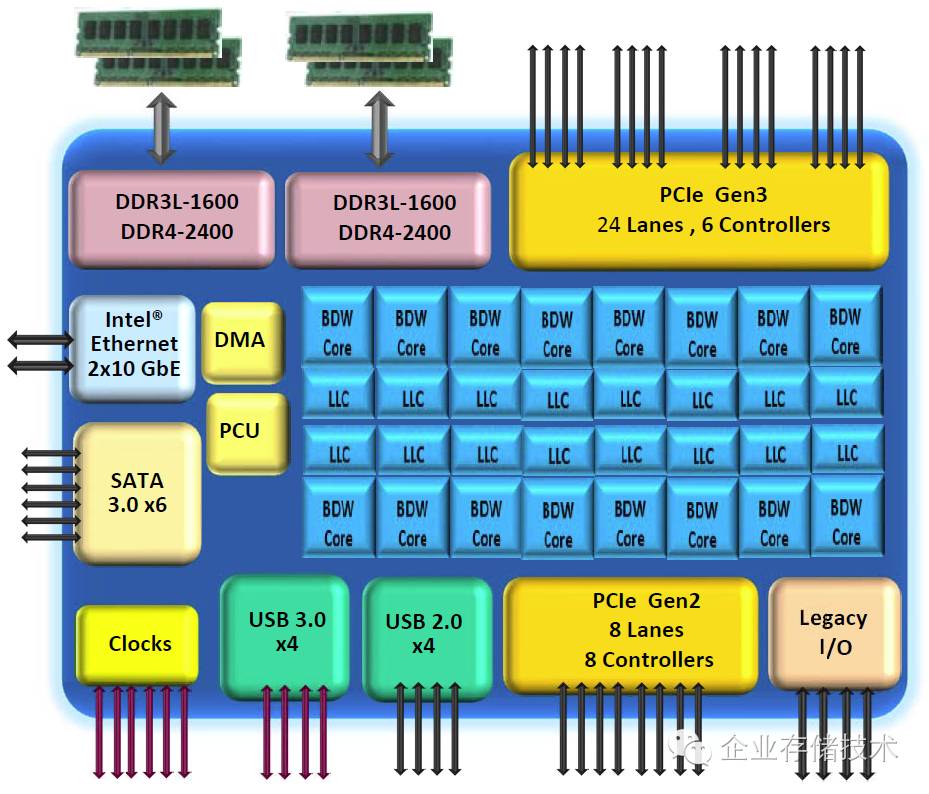

上面是Intel Xeon D SoC的架构图，其特点就是集成度较高，除了CPU之外，包含了PCH南桥的功能，还有双万兆以太网MAC，最新一代产品16核才45W。相比之下，ARM的32核性能也未见得赶上这个，再加上制造工艺的因素，BlueField估计达不到Intel的能耗比。
Xeon D比较适合中低端阵列控制器，因为它不支持双路，内存和PCIe通道数也都无法与XeonE5相比，扩展性受限。在去年底的《_存储峰会随笔：写缓存掉电保护那点事_》一文中，我曾介绍过使用XeonD的台湾和国产存储，当时应该还是8核。
BlueField相对Xeon D的优势之处也比较明显，那就是集成的Mellanox ConnectX-5高速IB/以太网控制器和PCIe Switch，几乎就是为NVMe over Fabric存储控制器量身定制的。

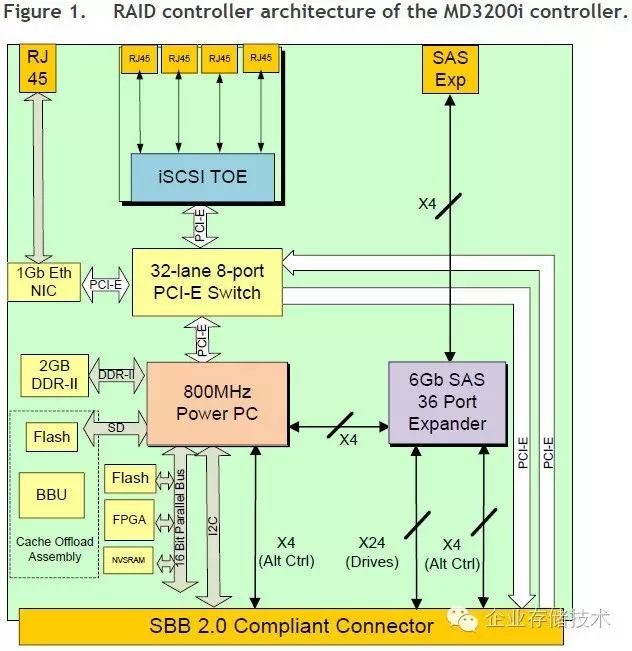

这个Dell MD3200i控制器的架构图我在多年前就曾引用过。它的主控是“800MHz Power PC”的Avago/LSI21166Gb/s SAS RoC，相当于除了CPU还集成16端口SAS控制器。为了扩展连接硬盘/SSD，不加一颗SAS Expander还是不够的，另外LSI RoC也没有集成网卡，8个PCIe lane不够所以还使用了一颗PCIe Switch。
我不确定千兆iSCSI接口的MD3200i是否还在销售，该系列包括另外2款6Gb/s SAS的MD32x0、8Gb/s FC的MD36x0f型号。同属于LSI 2600（NetApp E）血统的还有IBM DS3500，以及国内外若干OEM产品。如果您遇到新一代的Dell MD3400/3800，它们应该是使用了LSI 12Gb/s SAS RoC。
LSI RoC也是用于入门级阵列控制器，比早期的Xeon还能少配一颗南桥和SAS控制器，而与Xeon D SoC相比优势可能只剩下便宜了吧？
NVMe闪存阵列：Apeiron、E8和Mangstor
第一款事实上的NVMe over Fabric（当时标准还没达到1.0版）闪存系统EMC DSSD，使用FPGA和PCIe主机连接达到高性能，其软件特点我在《_解析DSSD对象机制：内存APIAtomic读写再现_》中有过介绍。

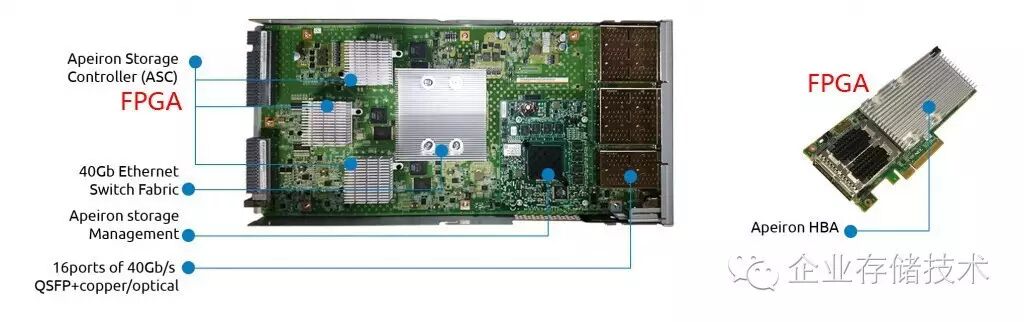

在《_NVMe over Ethernet：又一家FPGA互连闪存的Apeiron_》，我介绍了另外一款使用FPGA的NVMe闪存系统。严格地说，它应该是将NVMe SSD转接以太网的JBOD，自身并没有冗余和HA设计。Apeiron除了将FPGA用于服务器端专用HBA网卡之外，控制器里也有3颗。那么Mellanox BlueField有点像把它们集成到一起，当然FPGA里应该没有SoC那么多的ARM计算资源和内存控制器。
Apeiron使用了私有的NoE协议，在以太网帧中以最小的开销来传输PCIe TLP；而BlueField的灵活性要更大，除了RDMA传输之外，它甚至还能在ARM上运行DPDK。

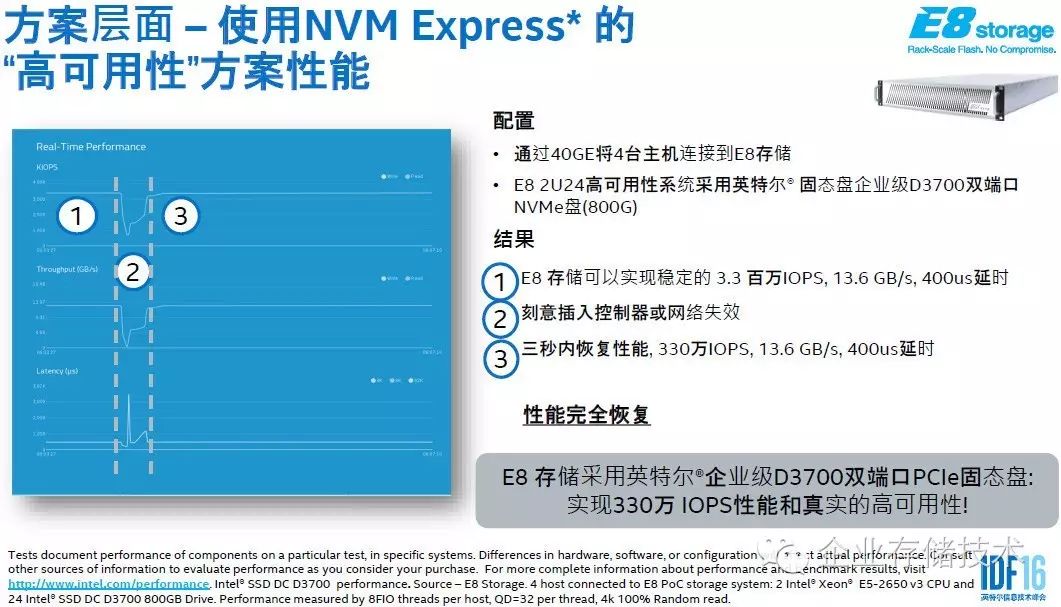

在《_IDF16：NVMe Over Fabric、SPDK和双控存储元年》一文中，我提到了E8 Storage这家NVMe双控阵列，资料显示它使用了IntelXeon处理器。在经历了DataCore“伪双副本”事件（详见：《检讨&真相：SPC-1 500万IOPS报告存重要漏洞_》）之后，我对各种高IOPS都有点半信半疑的态度，还好上面这个330万是4KB随机读，平均每控制器165万而且不需要缓存镜像I/O。

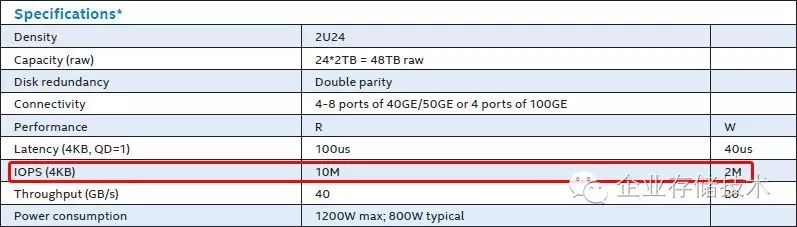

尽管E8的资料里还写了1000万4KB随机读IOPS，但我真的有点怀疑测试方法了，毕竟它应该没有像DSSD那样重新设计整条I/O路径？

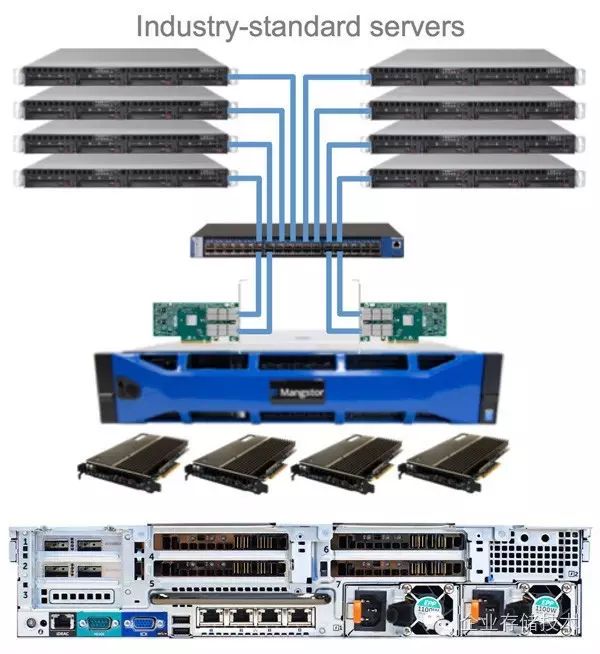

上图是另外一家NVMe over Fabric存储厂商Mangstor，他们网站资料里的NX3260看来还是一款单控产品，硬件上使用了戴尔服务器、AIC形态的PCIe闪存卡。按照300/225万4KB读/写IOPS的参数，估计是没有做RAID保护，平均每块卡的写IOPS还是让我有点吃惊了。考虑到他们没提是随机I/O，也许先在DRAM中合并再写入Flash吧。
BlueField前景：Xeon之外的第二选择？
在本文开头提到的那篇报道中，提到了“_希捷公司的__DotHill__与 ClusterStor__阵列将使用这项技术，Nexsan__、戴尔Compellent__阵列、HDS VSP__等方案也很可能做出同样的选择_…”。对戴尔SC（Compellent）了解的朋友，应该知道该产品家族一直使用Xeon处理器。但如果允许我不负责任随便聊几句，Dell或者说合并后的Dell EMC，未来会不会使用这种高速ARM SoC设计一款产品呢？毕竟国内某司的新一代低端阵列已经把CPU换成了ARM，而戴尔PS（EqualLogic）在此之前有多代产品坚持使用非x86控制器的历史。

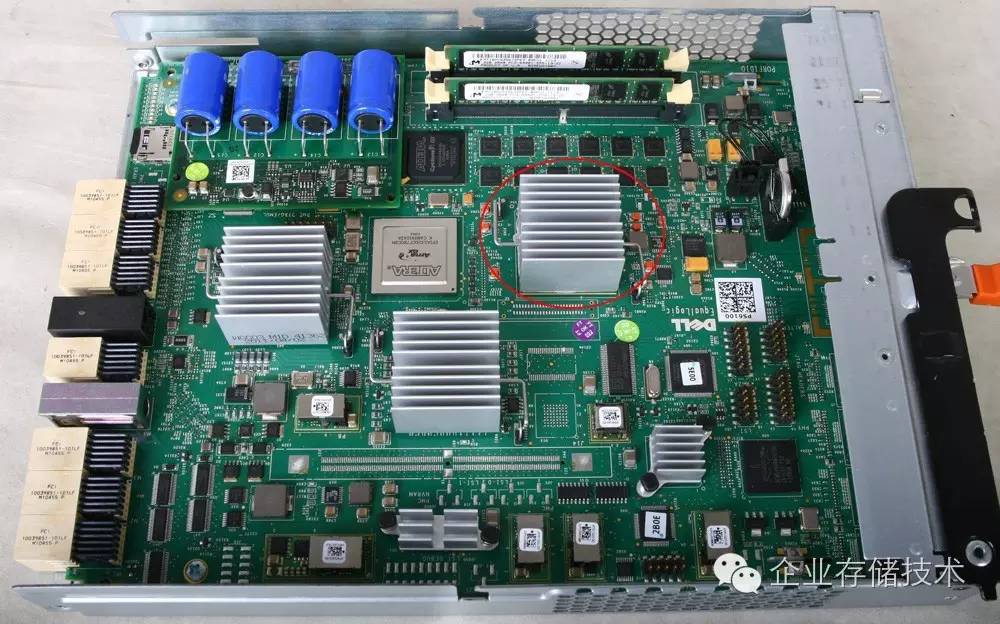

上面的控制器照片，引用自我在4年多之前撰写的《_EQL__动力揭秘：PS6100/4100__控制器设计分析》_（http://stor-age.zdnet.com.cn/...）一文。其中红圈标出的那颗芯片就是它的CPU——NetLogic XLS616。

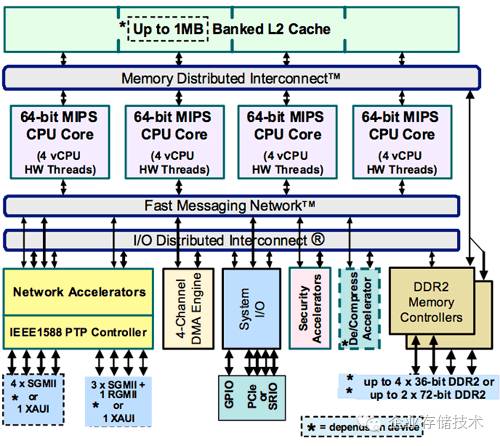

NetLogic XLS616处理器应该更多是针对网络应用设计（嵌入式Xeon其实也可以），从架构图看出它包含了4个64-bit MIPS CPU核心，在EqualLogic控制器中的角色应该是核心处理器+网络控制器（MAC，媒介访问控制层）。
至于RISC阵营后来的发展许多朋友应该都有了解，MIPS不太理想，而ARM如日中天。再加上多核ARM在服务器和HPC领域（都是Linux系统）的前景，我估计NVMe闪存系统控制器仍然会由Intel主导，而像BlueField这样的ARM SoC从中分一杯羹也是有可能的。
