我曾经不只一次看到有朋友提出以下问题：
1. SSD做RAID性能如何，RAID卡会成为瓶颈吗？
2. SAS/SATA SSD做RAID，与PCIe/NVMe Flash相比，哪个性能好？
3. SAS SSD是否比SATA SSD性能好，用在服务器上有无必要？
4. SSD做哪种RAID级别最合适，R5/10性能损失是否比HDD更大？
5. RAID卡与SAS HBA（或RAID卡直通模式）相比，性能差多少？
最近看到一份比较全的测试资料，包括RAID和Non-RAID (Pass-Thru)模式、6Gbps SATA SSD（最多12个）和12Gbps SAS SSD（最多8个）的全面性能水平。比较有参考价值。
免责声明：测试平台为戴尔13G服务器和Dell PowerEdge RAID Controller (PERC9) H730p，它使用了LSI 12Gb/s SAS RoC，应该可以代表现在主流的RAID卡。由于测试时间原因，固件和驱动版本都不是最新的，具体的SSD型号我也不注明了，希望不要将这些数字用于竞争 性对比，那样就违背了我分享的初衷。

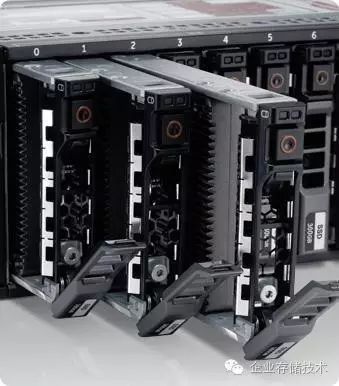

NVMe来了，SATA、SAS SSD仍将共存很长一段时间
H730P RAID IOPS
(6Gbps SATA SSDs) 随机读写
RAID 0在绝大多数生产环境中都不推荐，在这里列出主要是作为和RAID 1/5的对比，并了解一下RAID卡处理能力的限制。同样512byte数据块大小也只是为了看看极限。

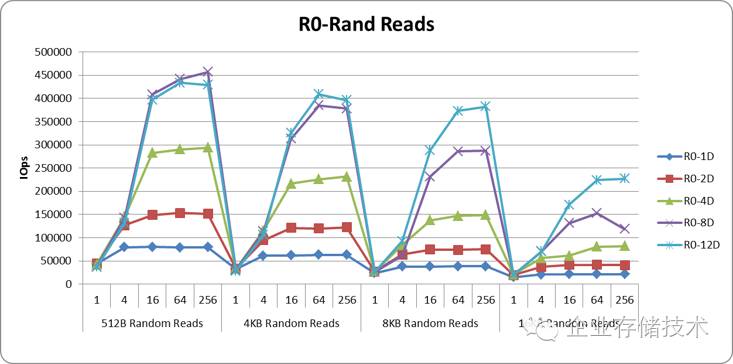

根据上方图表，SATA SSD单盘RAID 0的512B和4KB随机读性能在5-10万IOPS之间，增加SSD个数到2、4、8基本上能获得线性提升，达到40-45万IOPS。进一步加到12个SSD变化则不明显，除非数据块增大到8KB或者更高。35万IOPS@8KB时的带宽已经达到2800MB/s。

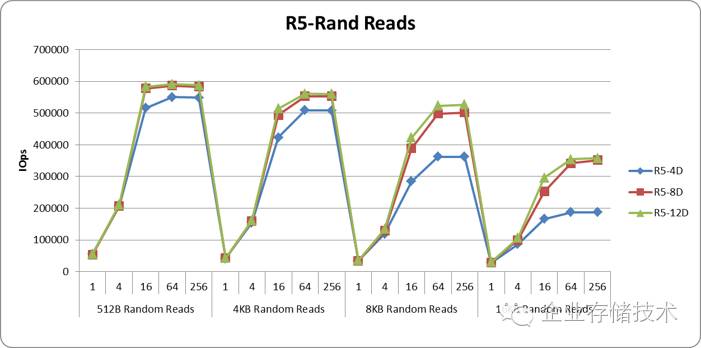

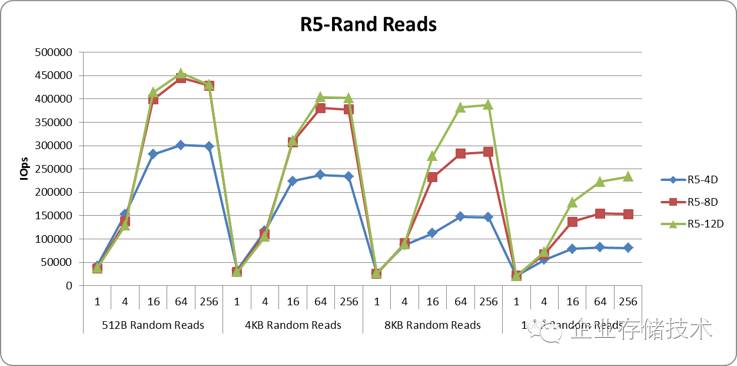

RAID 5随机读的表现与RAID 0相当接近，这一点和传统机械硬盘相一致。

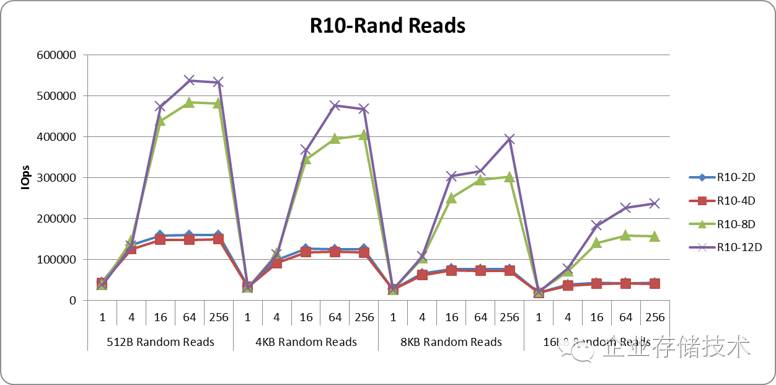

使用SATA SSD的RAID 10测试成绩，是本次分享中“稍有些不正常”的，这个可能与当时的Firmware版本和具体使用的SSD有关。简单说就是4块盘的表现和2块盘差不多，而12块盘则接近甚至超过了50万IOPS，比RAID 0和5的表现更好。

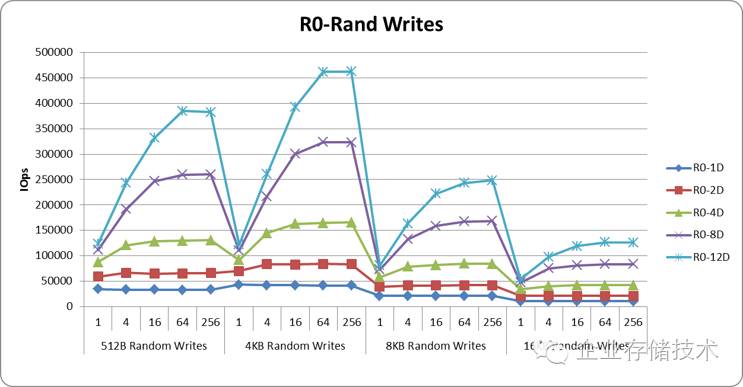

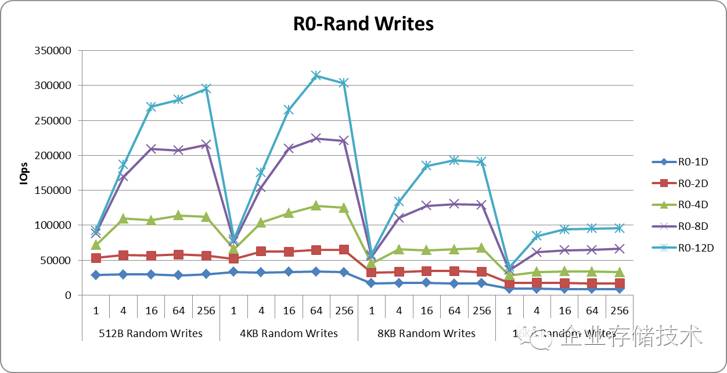

RAID 0随机写没有前面性能高，主要是SSD闪存盘自身的写就比读要慢。我们注意到单盘大约在3万IOPS左右，那么8块盘超过20万，12块盘超过30万也是个正常的表现。
为了避免写缓存带来的干扰，测试采用Write-Through的策略。我们知道RAID 5每一次改写操作都会产生2次读和2次写I/O，也就是通常说的写惩罚为4。随机写之所以性能差，就是因为离散的操作不能在Cache中合并形成整条带I/O。

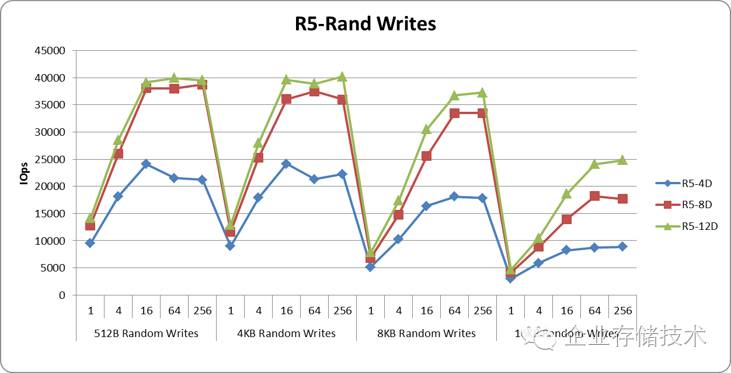

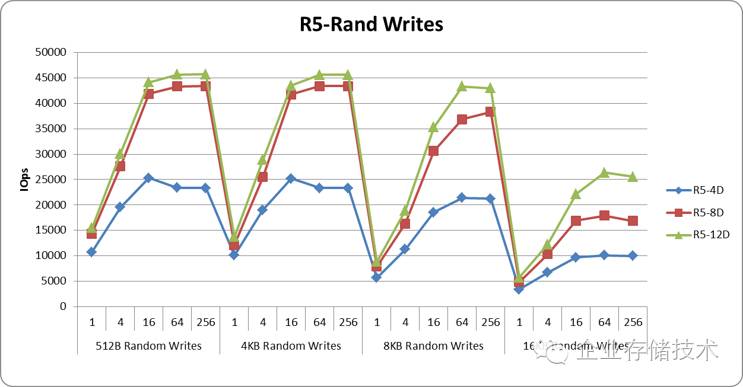

如上方图表，SATA SSD RAID 5随机写在4、8块盘时，性能比RAID 0的1/4要低一些，但也在可以接受的范围内。而12块盘在数据块较小时却无法获得理想的提升，考虑到Rebuild性能和第二块盘故障的风险，我给出如下建议：
1. 多数情况下不建议SSD做RAID 6（这里指传统RAID卡），因为性能损失太大；同样也影响写寿命，得不偿失。
2. RAID 5建议不超过8-9（8+1）块盘，也是在大多数情况下。
扩展阅读
在《存储极客：SPC-1负载分析与AFA寿命评估》一文中，我们简单介绍过不同RAID级别对SSD写寿命的影响；

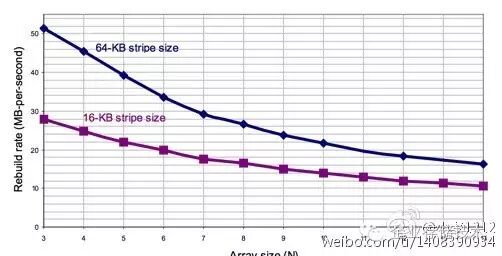

在《存储极客：从硬盘设计思想到RAID改良之道》一文中，提到了“传统RAID组中磁盘数量越多，Rebuild时要读取的数据量也是成正比的… 在RAID卡固定条带大小的情况下，参与硬盘数量越多Rebuild速度也会越慢。”

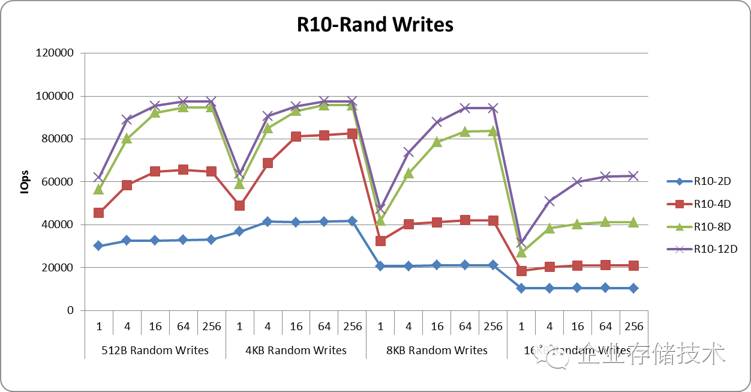

SATA SSD RAID 10随机写在不超过8块盘时，基本达到了RAID 0 IOPS的一半；12块盘在512B和4KB数据块无法获得明显提升（原因在后面有对比分析）。由于RAID 10也存在第二块盘故障的风险，因此可以参考上面的建议。
H730P Pass-Thru IOPS
(6Gbps SATA SSDs) 随机读写

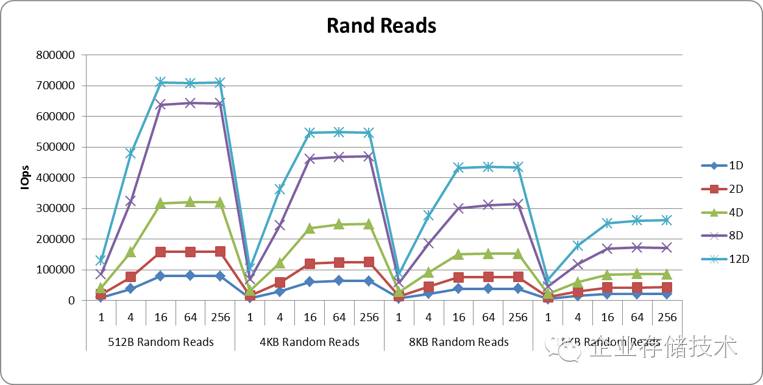

1块SSD性能的差别，直通（即SAS HBA模式）与RAID相差不大；而在8块盘以内，上图表中的随机读就是与SSD数量完全成正比提高。12块盘虽然无法保持这个趋势，但512B和4KB的IOPS依然达到了70万和55万，继续往后看您会发现此时RAID/HBA卡还没有到达瓶颈。

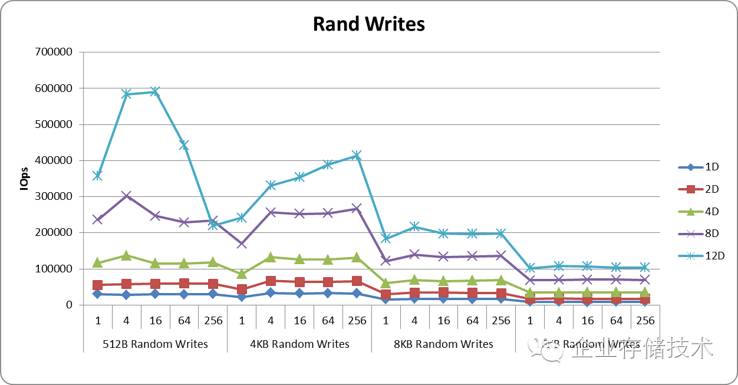

直通模式下一个SSD随机写的性能依然在3万IOPS左右，2/4/8块盘也还是理想的线性提升。而12块盘在512B接近60万IOPS的性能有些不正常，猜测是个别测试子项未达到SSD的稳态？
H730P RAID IOPS
(12Gbps SAS SSDs) 随机读写

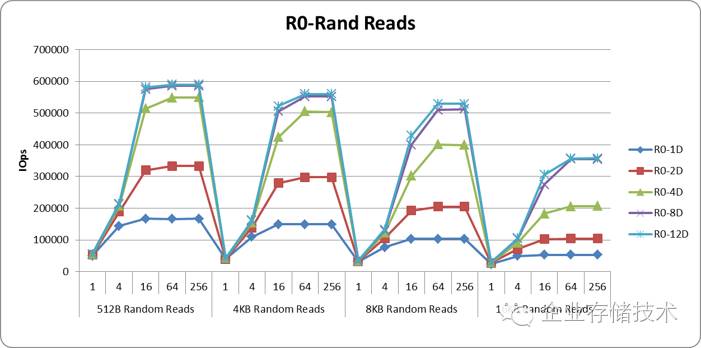

接下来看SAS SSD的测试结果。上面图表中的RAID 0随机读，单盘4KB、8KB数据块分别达到了15万和10万IOPS，后者的带宽已经达到800MB/s，这一水平只有12Gb/s SAS接口能跑到，6Gb/s SATA是不可能的。
在50万IOPS以内，SSD数量增加带来的提升基本上是线性的。得益于这款SAS SSD的单盘性能，4块RAID 0就能达到50万IOPS，再往上很快就遇到RAID卡的瓶颈了。而且12块与8块SSD的随机读已经拉不开差距。
小记：SAS与SATA SSD的性能
曾经有朋友和我讨论过SAS SSD是否比SATA更快？从接口角度主要是带宽不同，SAS除了有12Gb/s之外还有双端口，后者更多价值在于双控存储。
我们这里只讨论IOPS，比如有些低端企业级的SATA和SAS SSD，它们的闪存控制技术和NAND颗粒配置相差不大，因此性能上没有明显较大差别。而若是性能较高的SSD，比如使用16-18通道控制器，则其随机访问产生的带宽也很可能超出SATA 600MB/s的接口限制，此时只有12Gb/s SAS才合理（注：PCIe/NVMe仅在本文结尾处用于对比）。这也是我基本没有看到过SATA SSD控制器超过8-10通道的原因。
再多透露一点，本文中测试配置的SATA和SAS SSD分别来自Intel和HGST，其实后者的ASIC控制器硬件以及闪存接口技术也是来自Intel，但是定位不同。
RAID 5随机读和RAID 0基本保持一致，这一点与SATA SSD差不多。

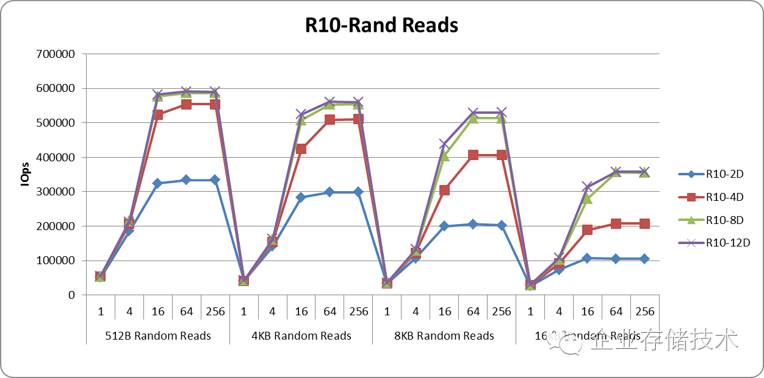

SAS SSD RAID 10随机读也不再有遗憾，性能结果与RAID 0非常接近。
再来看看随机写。首先单个SAS SSD大约在4万多IOPS@4KB，一直到8、12块RAID 0保持了比较高度的线性提升。
RAID 5随机写这一项，SAS SSD并没有表现出比SATA的明显优势，45000 IOPS似乎是个瓶颈，也就是说距离上面RAID 0性能的1/4也差了不少。这大概就是RAID卡最大的短板吧，传统RAID算法对SSD优化不够。
因此要看应用场景，像互联网MySQL数据库一主多从中的Slave节点，SATA SSD RAID 5的效果还是不错的。
当数据块大小达到8KB，8块SAS盘RAID 5随机写还比较正常，这样看用Oracle数据库单机也还可以？虽然按照传统思路OLTP推荐RAID 10，但是以这个IOPS水平比本地HDD RAID还是远远胜出的。

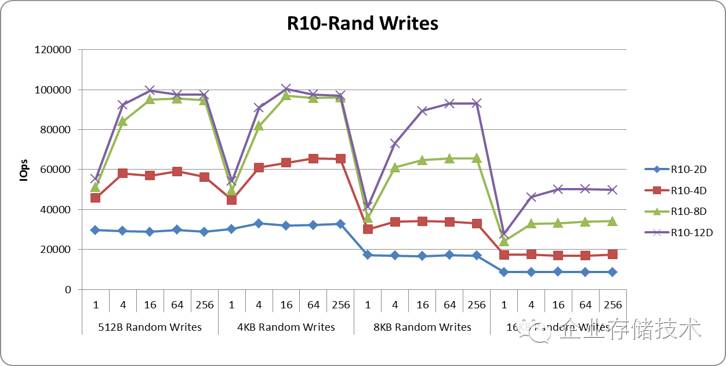

RAID 10随机写的表现比RAID 5大约高出一倍，但是最高性能似乎被限制在10万IOPS，所以还是不够理想。当然，在不超过8块SSD，数据块不小于8KB的情况下写惩罚的影响比较符合“2”。
总的来看，比SATA SSD更快的SAS SSD在随机写性能上遇到了RAID卡的瓶颈。尽管RAID 0不是这样，但实际有意义的还是RAID 5和10。
H730P Pass-Thru IOPS
(12Gbps SAS SSDs)

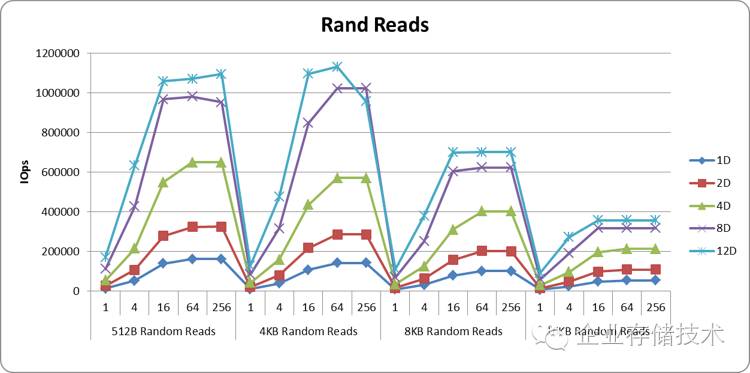

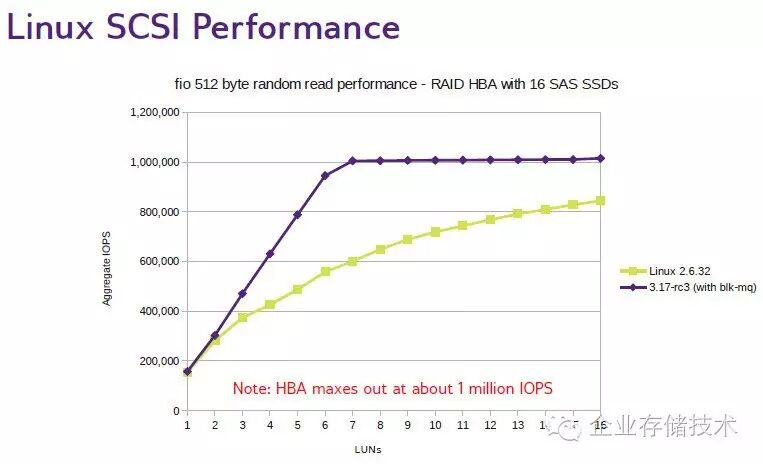

在直通（Non-RAID）模式下，SAS SSD没有让我们失望，除了12块盘仍无法获得线性提升之外，随机读跑到了单块HBA性能极限的100万IOPS。不知大家还记得我在《突破百万IOPS：blk-mq释放SCSI性能》一文中列出的下面这个图吗？
Linux下需要考虑内核&设备驱动的多队列支持，而本文中测试数字是在Widnwos Server 2008 R2下获得的，看来Windows在这方面比较早做好了准备，这大概就是商业操作系统的好处吧。
之前我在《SPC-1 500万IOPS再引争议：请用技术事实说话》中有一段讨论过“Windows做存储真的那么差吗？”的话题，本文也算是增加了一点证据吧。

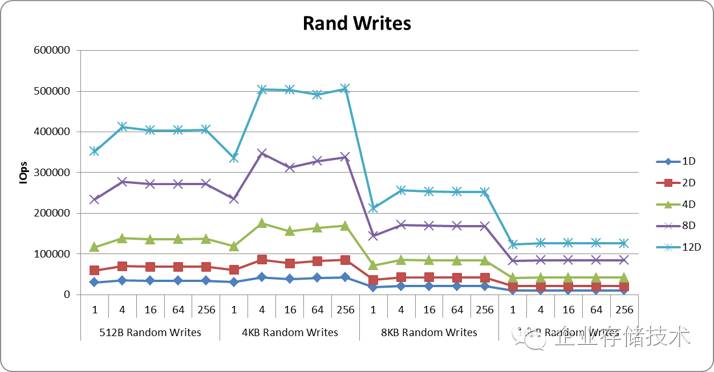

在没有RAID开销的情况下，随机写基本上就是SAS SSD本身性能的累积。
总结：
面对NVMe，SATA/SAS生命还有多强？
现在可以看下本文开头提出的几个问题是否有答案了，我们主要以服务器上的硬件RAID 5/10的4KB随机读写来评估。
1. SATA/SAS SSD RAID卡随机读IOPS可达3x-5x万IOPS的水平，具体与SSD单盘性能有关；RAID 5随机写测得3.x-4.x万IOPS，RAID 10随机写接近10万。看来有些情况下RAID卡会成为瓶颈。
SATA/SAS SSD RAID个人建议配置不超过8-9个盘。

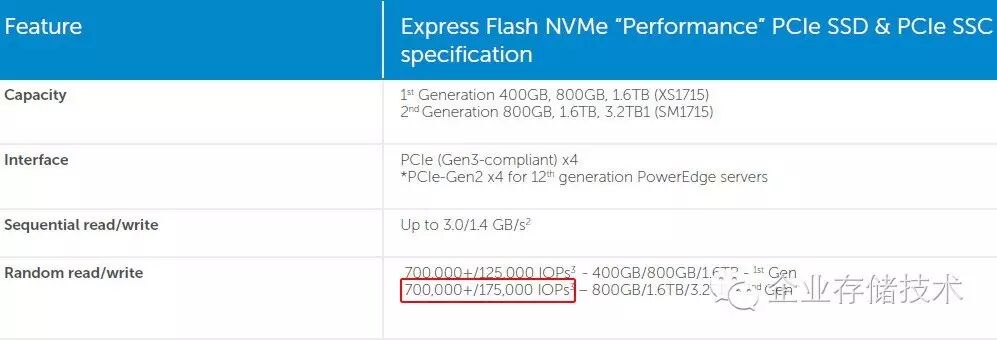

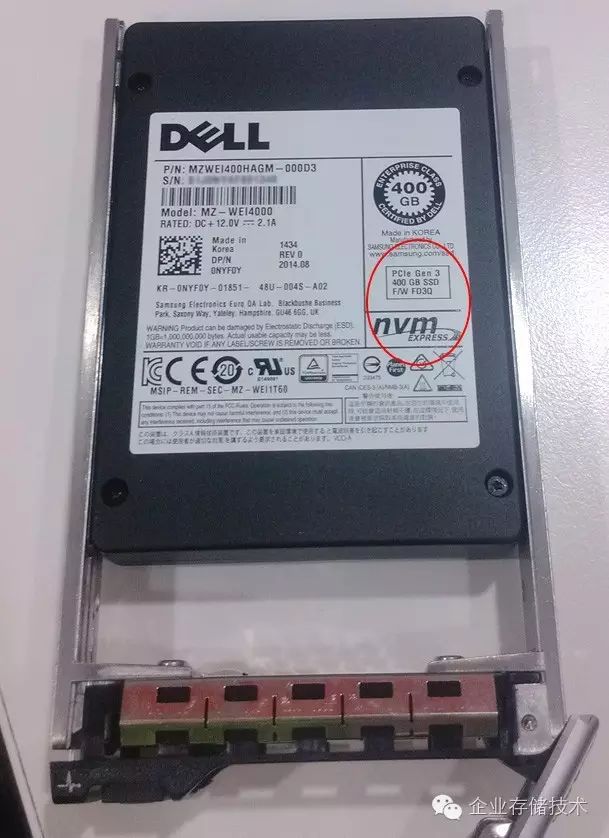

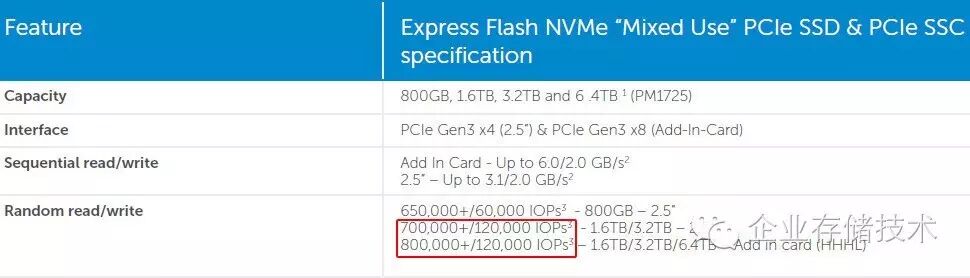

2. 下面我们用支持NVMe的Dell Express Flash PCIe SSD/闪存卡做下对比参照：
上图是“性能”系列，而下图为“混合用途”，二者的分类方法我们在《存储极客：SSD寿命与闪存阵列选型（上）》一文中曾有讨论，简单说就是写性能和寿命不同。
注：戴尔目前不自己制造服务器上闪存盘组件，这里列出的来自OEM合作伙伴，有的朋友可能看出了供应商是哪一家。
RAID之后的SATA/SAS SSD IOPS性能比单个NVMe/PCIe Flash仍有差距，特别是RAID 5随机写存在比较大的短板。
3. 在大多数场合，服务器上使用SAS SSD做RAID的必要性不大，企业级SATA中也有表现不错的。
4. 尽管RAID 5的写IOPS只有RAID 10的一半不到，但由于闪存成本等方面因素，我了解到大多数人还是选择了RAID 5。而且RAID 10还有镜像盘同时达到写寿命限制的风险，需要更重视磨损监控。对随机写要求高的用户，还是别用传统RAID了。（写到这里我有点同情Ceph的感觉）
5. RAID卡直通/HBA模式的表现则要好得多，由于没有了RAID保护的开销，总随机写性能全面超越单个PCIe Flash，毕竟是多块盘。高速SAS SSD在这种情况下可以更好地发挥。我能想到的应用模式，主要是分布式存储（ServerSAN），当然多个PCIe Flash可能是更受青睐的一种选择。
最后我又想起一点，等支持NVMe的“硬”RAID卡出来，那时候再对比一下估计也是个挺有意思的事情。
