在2020年的用户大会(SNUG)上，Synopsys介绍了一款新的数字前端工具RTL Architect, 虽然现场没有演讲提供使用体验，但是相信不少公司已经在测试导入了。到底这是一款什么产品呢？让我们来一探究竟！

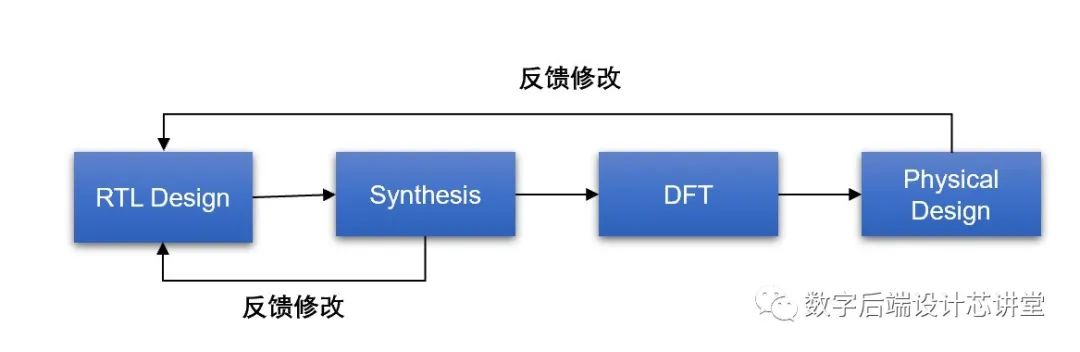

相信很多前端设计者都有经历，在现今的超大规模、高性能或者低功耗芯片设计中，由于物理设计的很多限制，很多初版RTL设计都无法达到理想的PPA，不得不经过和综合、后端设计的沟通来多次迭代和修改设计才能够最终实现收敛。
在此之前，很多前端工程师所跑的逻辑综合大多数是小模块级别，甚至在没有物理约束的情况下使用wire load model进行综合，虽然能够发现一些问题，但是由于与后端的实际物理情况差距较大，很多潜在的长距离path, high-fanout path, congestion area都无法得到很好的模拟。如果是使用DCT/DCG来综合，在一定程度能够缓解，但是仍然可能有另外的问题如：很多的前端模块其实是合并在一起得到的后端的block，因此大部分模块并没有现成的物理约束如size, port位置, 电源绕线等信息可用；另外即使有这些约束也很可能和后端的最新floorplan有较大区别，尤其是memory和port较多的模块；最重要的是，DC使用的数据格式和物理优化引擎与后端工具不同，导致correlation较差。所有的这些问题都会导致更长的反馈周期和更多的迭代次数。

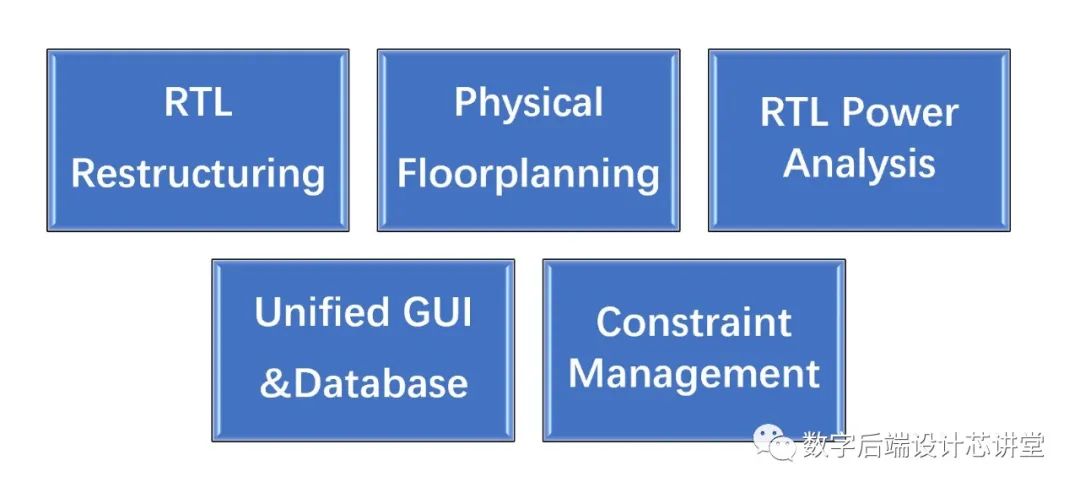

RTL Architect看起来是针对这些问题而推出的一款工具。根据Synopsys的介绍，它主要的功能有以下几种功能：
个人认为这个工具最重要的功能是physical floorplanning和unified GUI&Database，其目的是打通前端设计和物理实现的壁垒，让设计者能够更快地发现和解决问题。

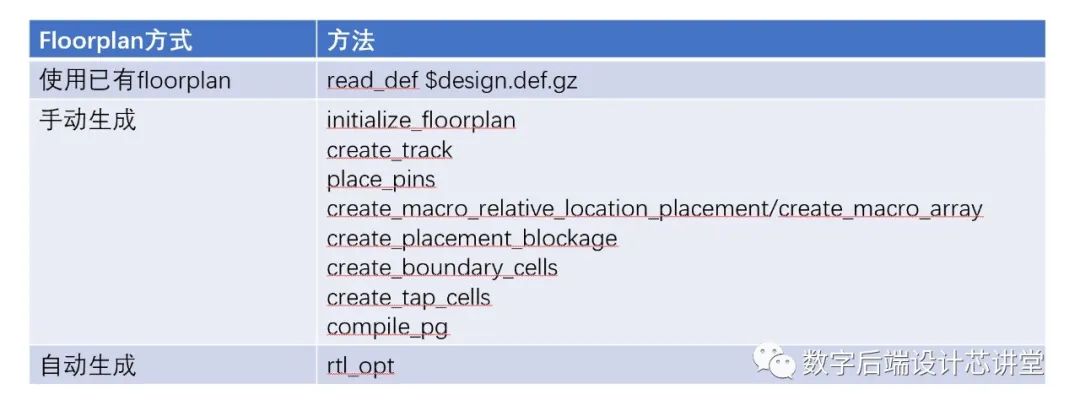

首先，根据小编的测试，设计者可以在综合阶段使用和后端工具完全相同floorplan和powerplan的命令来设计物理约束，能够以更接近后端的条件进行综合和优化；如果对后端的流程和命令不太了解，也可以选择让工具自动做floorplan来生成物理约束，只不过这样做出的floorplan会缺少一些如physical only cell和power绕线的约束而让优化变得比较乐观。

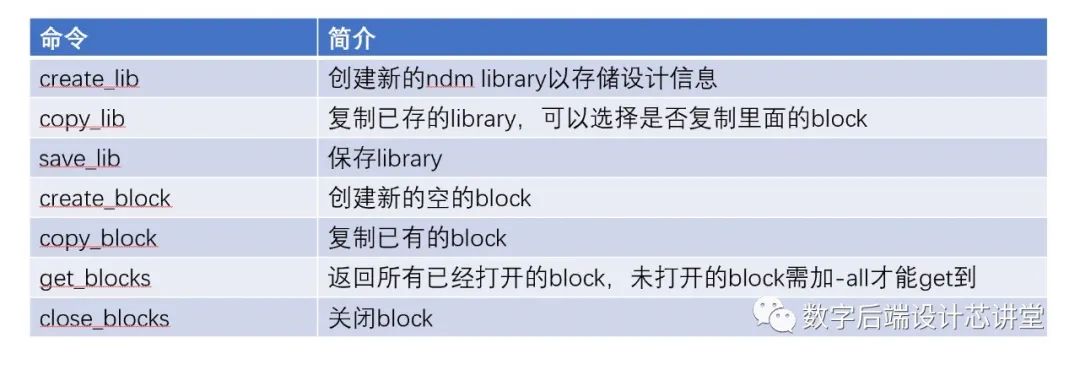

第二，RTL Architect使用的数据格式NDM和后端工具ICC2一致，和已经在推广的RTL-GDSII实现工具Fusion Compiler也相同。因此在以后的各个阶段的设计中，可以做到数据的无障碍传递，能够进一步促进前后端的交流和沟通。根据小编的测试，RTL Architect可以无障碍打开和操作后端保存的NDM数据，可以让设计者更直接地拿到物理设计的数据和结果。

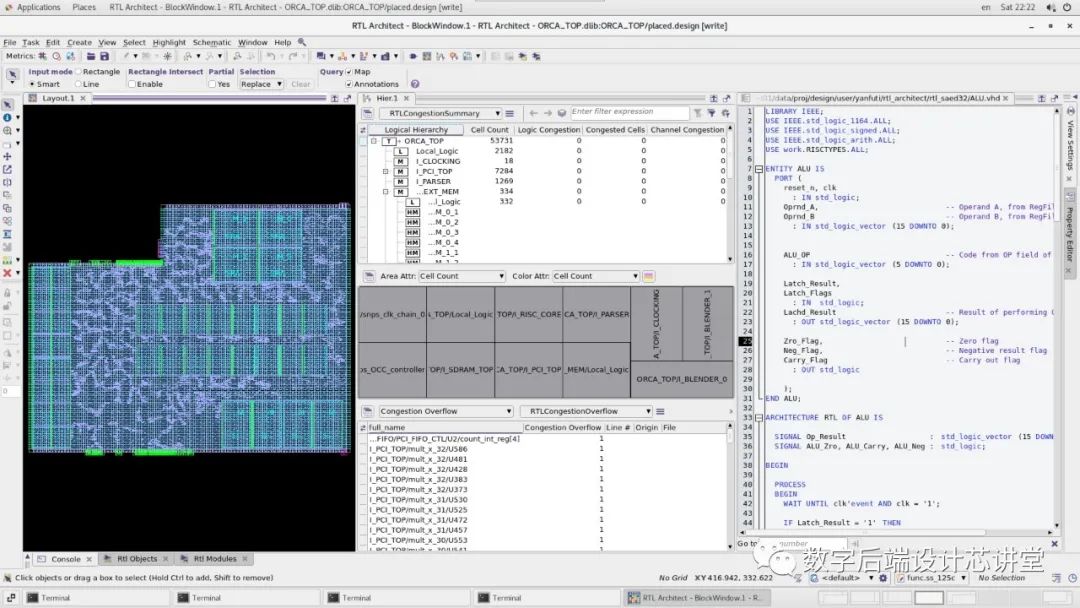

第三，RTL Architect的图形界面也与ICC2和Fusion Compiler一致，很多后端的结果查看和分析功能都能够从这个工具中启动，十分有利于设计者分析问题。当然这也需要设计者对后端的概念和知识有基本的了解。根据小编的测试，用这个工具读入设计、加入物理约束并综合优化后，图形界面大概是这个样子，可以显示设计的各种信息，也能够从最左侧的物理界面选中某些cell直接定位到最右侧的RTL代码，十分方便。个人认为这里面的大部分功能都不算新鲜，但是真正做到前端和后端的一致性和连贯性还是比较有新意。

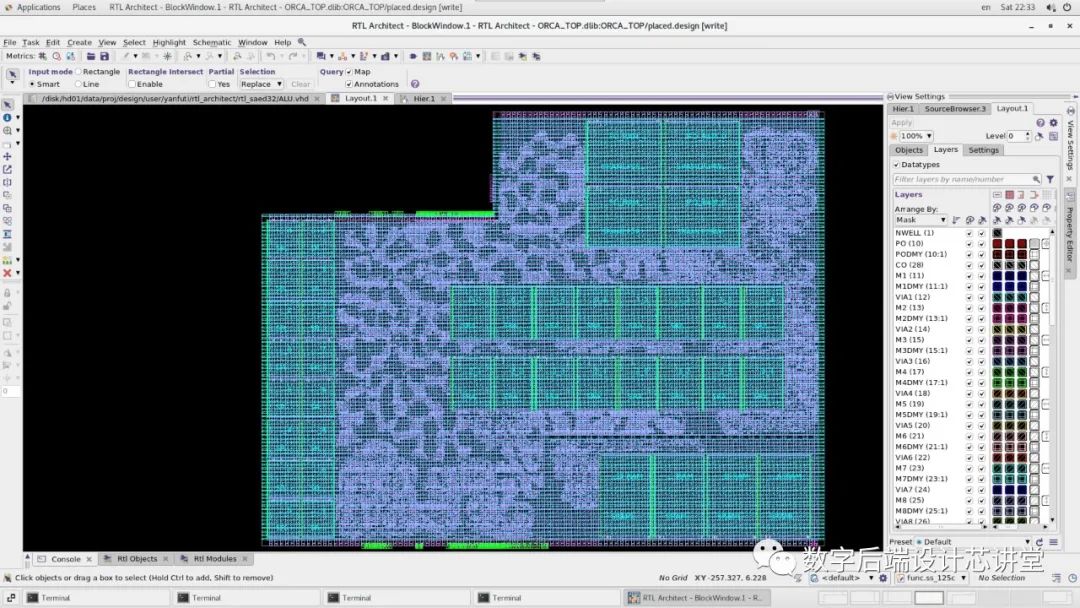

物理界面方面和ICC2完全相同，下面这个图后端工程师应该很熟悉。但是和ICC2也并不完全一样，因为部分后端功能是处于disabled的状态，比如post-cts的优化clock\_opt, route\_opt等和chipfinish用的filler insertion, ICV-in-Design等。据小编测试，这个工具可以用rtl\_opt命令做到类似place\_opt的效果，所有的cell都摆放好并且是legalized的状态，而且也可以做支持传统CTS和multisource, fishbone等时钟树综合。个人认为这对设计者已经足够发现和分析问题了。
至于其它功能，schemetics分析不一定有verdi好用，timing分析和DC差距不大，clock tree analyzer用到场景应该的也不会很多，就不详细讲了。尝鲜功能基本到这里，后面我会详细测试一下其主要功能并对比QoR，敬请关注。
