【项目实践】基于Mask R-CNN的道路物体检测与分割（从数据集制作到视频测试）

1、内容概要

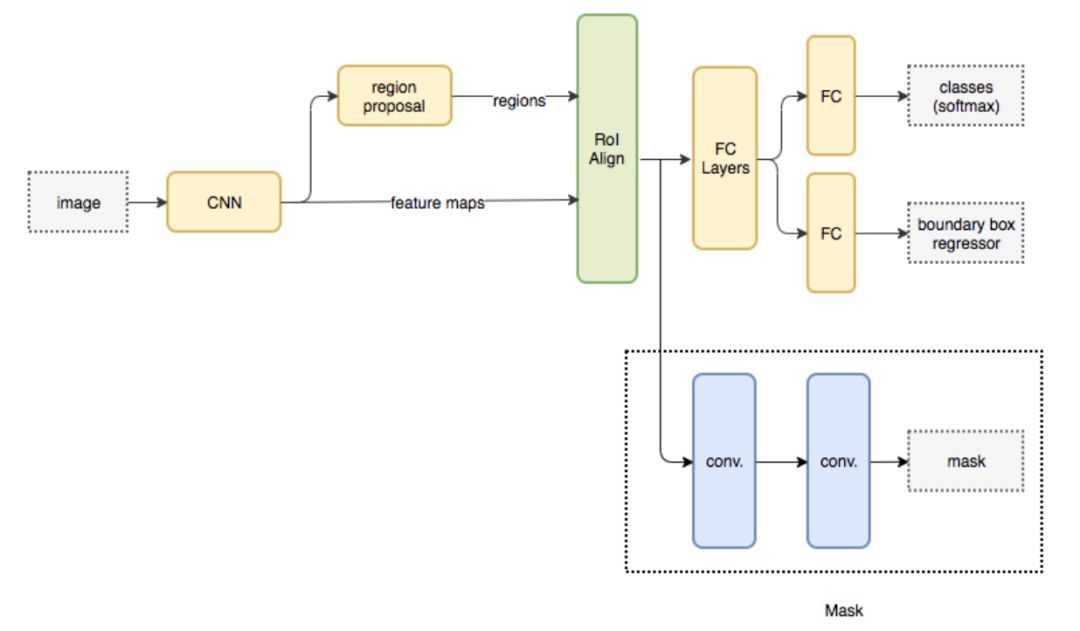

Mask R-CNN的框架是对Faster R-CNN的扩展，与BBox识别并行的增加一个分支来预测每一个RoI的分割Mask。Mask分支是应用到每一个RoI上的一个小的FCN，以pix2pix的方式预测分割Mask。

对Mask预测和class预测去耦合。对每个类别独立的预测一个二值Mask，不依赖分类分支的预测结果。

2、部分相关工作说明

2.1、网络结构发展

作为Faster R-CNN的进一步推进，Mask R-CNN网络的发展进程可以如下图所示：

2.2、网络结构原理

为了演示方法的一般性，作者使用多种架构来构建Mask R-CNN。

区分：

（i）用于整个图像上的特征提取的卷积主干架构；
（ii）网络头（head）用于对每个RoI单独应用的边界框识别（分类和回归）和掩码预测。

网络架构：

作者评估了深度为50或101层的ResNet 和ResNeXt网络。Faster R-CNN与ResNets 的实现从第4阶段的最终卷积层中提取了特征，称之为C4。例如， ResNet-50的这个主干由ResNet-50-C4表示。

作者还使用了另一个更有效的称为特征金字塔网络（FPN）主干。FPN使用具有lateral连接的自上而下架构，从单一尺度输入构建一个网络内特征金字塔。具有FPN主干的Faster R-CNN根据其规模从特征金字塔的不同级别提取RoI特征，随后的方法类似于vanilla ResNet。使用ResNet-FPN主干网通过Mask R-CNN进行特征提取，可以在精度和速度方面获得极佳的提升。

算法流程：

a) 将原始图像中的RoI对应到feature map上，坐标位置可能会存在小数，此时直接取整产生一次量化误差；

b) 在feature map的RoI区域上，将其划分成nxn的bins，bins的坐标位置可能会有小数，此时也直接取整，产生第二次量化误差；

c) 最后在每个bin中进行max pooling操作，即可获得固定大小的feature map；

在Mask-RCNN中使用RoIAlign提取固定大小的feature map。其算法流程与RoIPooling一样，只是在a)和b)步骤中，当坐标位置为小数时，不进行量化取整，而是保留小数。在c)步骤里每个bin中均匀取点，点的数值通过双线性插值获得。

2.3、ROI Align

实际上，Mask R-CNN中还有一个很重要的改进，就是ROIAlign。

Faster R-CNN存在的问题是：特征图与原始图像是不对准的（mis-alignment），所以会影响检测精度。而Mask R-CNN提出了RoIAlign的方法来取代ROI pooling，RoIAlign可以保留大致的空间位置。

RoIPool是从每个RoI中提取特征。先将浮点数表示的RoI量化到与特征图匹配的粒度，然后将量化后的RoI分块后对每个块进行池化。这些量化使RoI与提取的特征错位。虽然可能不会影响分类，但对于预测像素级精确掩码有很大的负面影响。为了解决这个问题文章提出了一个新的层，称为ROIAlign。文章避免对RoI边界进行量化，即用x/16代替[x/16]。然后对分得的每一个块选取分块中的四个常规位置，并使用双线性插值来计算每一个位置上的精确值，并将结果汇总（池化）。

那么，RoI Pooling和RoI Align的区别在于哪里呢？如何能够精确的反向找到对应像素点边缘？对Pooling的划分不能按照Pooling的边缘，而是要按照像素点缩放后的边缘。

2.4、ResNet-FPN网络

多尺度检测在目标检测中变得越来越重要，对小目标的检测尤其如此。现在主流的目标检测方法很多都用到了多尺度的方法，包括最新的yolo v3。Feature Pyramid Network (FPN)则是一种精心设计的多尺度检测方法，下面就开始简要介绍FPN。

FPN结构中包括自下而上，自上而下和横向连接三个部分，如下图所示。这种结构可以将各个层级的特征进行融合，使其同时具有强语义信息和强空间信息，在特征学习中算是一把利器了。

ResNet-FPN包括3个部分:

自下而上连接;
自上而下连接;
横向连接。

下面分别介绍:

自下而上连接：

从下到上路径。可以明显看出，其实就是简单的特征提取过程，和传统的没有区别。具体就是将ResNet作为骨架网络，根据feature map的大小分为5个stage。stage2，stage3，stage4和stage5各自最后一层输出conv2，conv3，conv4和conv5分别定义为C2,C3,C4,C5，他们相对于原始图片的stride是{4,8,16,32}。需要注意的是，考虑到内存原因，stage1的conv1并没有使用。

自上而下和横向连接:

自上而下是从最高层开始进行上采样，这里的上采样直接使用的是最近邻上采样，而不是使用反卷积操作，一方面简单，另外一方面可以减少训练参数。横向连接则是将上采样的结果和自底向上生成的相同大小的feature map进行融合。具体就是对 C2,C3,C4,C5中的每一层经过一个conv 1x1操作（1x1卷积用于降低通道数），无激活函数操作，输出通道全部设置为相同的256通道，然后和上采样的feature map进行加和操作。在融合之后还会再采用3*3的卷积核对已经融合的特征进行处理，目的是消除上采样的混叠效应（aliasing effect）。

实际上，上图少绘制了一个分支：M5经过步长为2的max pooling下采样得到 P6，作者指出使用P6是想得到更大的anchor尺度512×512。但P6是只用在 RPN中用来得到region proposal的，并不会作为后续Fast RCNN的输入。

总结一下，ResNet-FPN作为RPN输入的feature map是P2,P3,P4,P5,P6 ，而作为后续Fast RCNN的输入则是P2,P3,P4,P5。

3、基于表征学习的ReID方法实践

本项目基于以上说明的论文进行实践，数据集时Market1501数据集。针对论文中的Baseline网络GoogleNet进行了替换，实践的Baseline网络为ResNet50模型，同时使用了与训练的方式对论文进行了实践。

3.1、数据集制作软件配置

3.2、数据集制作

标注完成后执行如下指令：

执行上图的指令后，更改如下数据集得到类似coco数据集的属于自己的数据集：

3.3、数据增广

# Copyright (c) Facebook, Inc. and its affiliates. All Rights Reserved.
import random

import torch
import torchvision
from torchvision.transforms import functional as F


class Compose(object):
    def __init__(self, transforms):
        self.transforms = transforms

    def __call__(self, image, target):
        for t in self.transforms:
            image, target = t(image, target)
        return image, target

    def __repr__(self):
        format_string = self.__class__.__name__ + "("
        for t in self.transforms:
            format_string += "\n"
            format_string += "    {0}".format(t)
        format_string += "\n)"
        return format_string


class Resize(object):
    def __init__(self, min_size, max_size):
        if not isinstance(min_size, (list, tuple)):
            min_size = (min_size,)
        self.min_size = min_size
        self.max_size = max_size

    # modified from torchvision to add support for max size
    def get_size(self, image_size):
        w, h = image_size
        size = random.choice(self.min_size)
        max_size = self.max_size
        if max_size is not None:
            min_original_size = float(min((w, h)))
            max_original_size = float(max((w, h)))
            if max_original_size / min_original_size * size > max_size:
                size = int(round(max_size * min_original_size / max_original_size))

        if (w <= h and w == size) or (h <= w and h == size):
            return (h, w)

        if w < h:
            ow = size
            oh = int(size * h / w)
        else:
            oh = size
            ow = int(size * w / h)

        return (oh, ow)

    def __call__(self, image, target=None):
        size = self.get_size(image.size)
        image = F.resize(image, size)
        if target is None:
            return image
        target = target.resize(image.size)
        return image, target


class RandomHorizontalFlip(object):
    def __init__(self, prob=0.5):
        self.prob = prob

    def __call__(self, image, target):
        if random.random() < self.prob:
            image = F.hflip(image)
            target = target.transpose(0)
        return image, target

class RandomVerticalFlip(object):
    def __init__(self, prob=0.5):
        self.prob = prob

    def __call__(self, image, target):
        if random.random() < self.prob:
            image = F.vflip(image)
            target = target.transpose(1)
        return image, target

class ColorJitter(object):
    def __init__(self,
                 brightness=None,
                 contrast=None,
                 saturation=None,
                 hue=None,
                 ):
        self.color_jitter = torchvision.transforms.ColorJitter(
            brightness=brightness,
            contrast=contrast,
            saturation=saturation,
            hue=hue,)

    def __call__(self, image, target):
        image = self.color_jitter(image)
        return image, target


class ToTensor(object):
    def __call__(self, image, target):
        return F.to_tensor(image), target


class Normalize(object):
    def __init__(self, mean, std, to_bgr255=True):
        self.mean = mean
        self.std = std
        self.to_bgr255 = to_bgr255

    def __call__(self, image, target=None):
        if self.to_bgr255:
            image = image[[2, 1, 0]] * 255
        image = F.normalize(image, mean=self.mean, std=self.std)
        if target is None:
            return image
        return image, target

3.4、FPN网络模型

# Copyright (c) Facebook, Inc. and its affiliates. All Rights Reserved.
import torch
import torch.nn.functional as F
from torch import nn


class FPN(nn.Module):
    """
    Module that adds FPN on top of a list of feature maps.
    The feature maps are currently supposed to be in increasing depth
    order, and must be consecutive
    """

    def __init__(
        self, in_channels_list, out_channels, conv_block, top_blocks=None
    ):
        """
        Arguments:
            in_channels_list (list[int]): number of channels for each feature map that
                will be fed
            out_channels (int): number of channels of the FPN representation
            top_blocks (nn.Module or None): if provided, an extra operation will
                be performed on the output of the last (smallest resolution)
                FPN output, and the result will extend the result list
        """
        super(FPN, self).__init__()
        self.inner_blocks = []
        self.layer_blocks = []
        for idx, in_channels in enumerate(in_channels_list, 1):
            inner_block = "fpn_inner{}".format(idx)
            layer_block = "fpn_layer{}".format(idx)

            if in_channels == 0:
                continue
            inner_block_module = conv_block(in_channels, out_channels, 1)
            layer_block_module = conv_block(out_channels, out_channels, 3, 1)
            self.add_module(inner_block, inner_block_module)
            self.add_module(layer_block, layer_block_module)
            self.inner_blocks.append(inner_block)
            self.layer_blocks.append(layer_block)
        self.top_blocks = top_blocks

    def forward(self, x):
        """
        Arguments:
            x (list[Tensor]): feature maps for each feature level.
        Returns:
            results (tuple[Tensor]): feature maps after FPN layers.
                They are ordered from highest resolution first.
        """
        last_inner = getattr(self, self.inner_blocks[-1])(x[-1])
        results = []
        results.append(getattr(self, self.layer_blocks[-1])(last_inner))
        for feature, inner_block, layer_block in zip(
            x[:-1][::-1], self.inner_blocks[:-1][::-1], self.layer_blocks[:-1][::-1]
        ):
            if not inner_block:
                continue
            inner_top_down = F.interpolate(last_inner, scale_factor=2, mode="nearest")
            inner_lateral = getattr(self, inner_block)(feature)
            # TODO use size instead of scale to make it robust to different sizes
            # inner_top_down = F.upsample(last_inner, size=inner_lateral.shape[-2:],
            # mode='bilinear', align_corners=False)
            last_inner = inner_lateral + inner_top_down
            results.insert(0, getattr(self, layer_block)(last_inner))

        if isinstance(self.top_blocks, LastLevelP6P7):
            last_results = self.top_blocks(x[-1], results[-1])
            results.extend(last_results)
        elif isinstance(self.top_blocks, LastLevelMaxPool):
            last_results = self.top_blocks(results[-1])
            results.extend(last_results)

        return tuple(results)


class LastLevelMaxPool(nn.Module):
    def forward(self, x):
        return [F.max_pool2d(x, 1, 2, 0)]


class LastLevelP6P7(nn.Module):
    """
    This module is used in RetinaNet to generate extra layers, P6 and P7.
    """
    def __init__(self, in_channels, out_channels):
        super(LastLevelP6P7, self).__init__()
        self.p6 = nn.Conv2d(in_channels, out_channels, 3, 2, 1)
        self.p7 = nn.Conv2d(out_channels, out_channels, 3, 2, 1)
        for module in [self.p6, self.p7]:
            nn.init.kaiming_uniform_(module.weight, a=1)
            nn.init.constant_(module.bias, 0)
        self.use_P5 = in_channels == out_channels

    def forward(self, c5, p5):
        x = p5 if self.use_P5 else c5
        p6 = self.p6(x)
        p7 = self.p7(F.relu(p6))
        return [p6, p7]
