兄弟，要几段？

从事逻辑设计的小伙伴对状态机这个词并不陌生，什么两段、三段状态机耳熟能详，摩尔、米利状态机型倒背如流。然而不得不承认的是读别人的RTL代码真的是一件痛苦的事情，那状态机可否更优雅的呈现呢？

状态机那些事儿

做逻辑设计的小伙伴都写过状态机，写法也都是大同小异，照着描述就OK了，看下下面这个状态机设计：

功能很简单，手动实现一个Verilog版的状态机并不复杂，无非这么来搞：

这只是一个简单的状态机，读代码的话相对来说还算容易，而当我们状态机较大时状态机的维护和阅读就有点儿费力了。

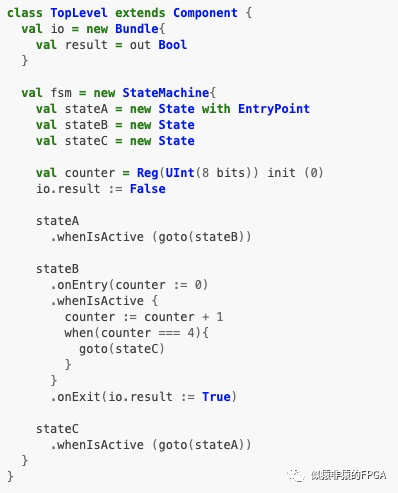

那么我的状态及能否这么来描述呢？

title=

是否有一种读伪代码的感觉呢？

做真正的状态描述

很遗憾，上述写法并不是伪代码，而是可生成RTL电路的SpinalHDL代码结构。

在SpinalHDL里，其提供了StateMachine类来管理状态机逻辑：

val myFsm = new StateMachine{

其中提供了下面两个函数：

而针对状态机中的状态，SpinalHDL里封装提供了下面的工具辅助描述：

基于此，我们便可以方便快捷的去描述状态机，以一种更优雅的方式去实现状态机描述，而对于他人阅读来讲也是相当OK的。

等等，还有更好玩儿的。

在SpinalHDL里，定义了四种可以声明状态的类型：

State(基本类型)
StateDelay
stateFsm
stateParallelFsm

一探究竟～

StateDelay

StateDelay新增了一个whenCompleted方法，包含了State的所有属性，而新增的whenCompleted方法中的逻辑内容会在进入该状态延迟指定cycle后进行执行，如下例所示：

val stateG : State = new StateDelay(cyclesCount=40){
  whenCompleted{
    goto(stateH)
  }
}

stateG定义为StateDelay，因此状态机将会在进入该状态10个时钟周期后执行whenCompleted中的内容，即跳转到stateH。

StateFsm

StateFsm主要用于状态机嵌套，允许我们在一个状态机中等待另一个状态机动作的完成。如下例所示：

val stateC = new StateFsm(fsm=internalFsm()){
  whenCompleted{
    goto(stateD)
  }
}
def internalFsm() = new StateMachine {
  val counter = Reg(UInt(8 bits)) init (0)

  val stateA: State = new State with EntryPoint {
    whenIsActive {
      goto(stateB)
    }
  }

  val stateB: State = new State {
    onEntry (counter := 0)
    whenIsActive {
      when(counter === 4) {
        exit()
      }
      counter := counter + 1
    }
  }
}

stateC被声明为StateFsm，因此进入该状态后会执行internalFsm中的内容。等待internalFsm状态机执行结束后，stateC中的whenCompleted中的内容将会被执行，状态跳转至stateD。

StateParallelFsm

相较于StateFsm，StateParallelFsm中允许同时执行多个状态机，等所有状态机都跳转执行完毕后whenCompleted中的内容方会执行：

val stateD = new StateParallelFsm (internalFsmA(), internalFsmB()){
  whenCompleted{
    goto(stateE)
  }
}

这里状态机跳转到stateD后，将会执行internalFsmA、internalFsmB两个状态机，当两个状态机都执行完毕退出时，whenCompleted中的内容将会被执行，跳转至stateE。

写在最后

SpinalHDL里状态机的描述相较于Verilog更具有伪代码般的阅读体验，阅读这种代码对于我们来讲相对更容易理解些，想想维护同事的Verilog代码，是否有很挠头的赶脚～。

当然，在转换成RTL代码时，状态机的样子还是和我们手写的差不多的。
