[register]-TCR(Translation Control Register)寄存器详解

arm64CPUSoC 芯片Cortex-ATrustZone

快速连接

👉👉👉【精选】ARMv8/ARMv9架构入门到精通-目录 👈👈👈

title=

1、TCR寄存器介绍

在ARM Core中(aarch64)，还有几个相关的系统寄存器:

  • TCR_EL1
  • TCR_EL2
  • TCR_EL3
    在这里插入图片描述
比特位功能说明
ORGN1、IRGN1、ORGN0、IRGN0页表的cache属性
注意: 这里只是页表所在的这块内存的cache属性		outer/inner cableability的属性(如直写模式、回写模式)
SH1、SH0页表的cache的共享方式
注意: 这里只是页表所在的这块内存的cache属性		cache的共享属性配置(如non-shareable, outer/inner shareable)
TG0/TG1Granule sizeGranule size(其实就是页面的大小,4k/16k/64k)
IPS物理地址size: 告诉MMU，您需要帮我输出多少位的物理地址物理地址size,如32bit/36bit/40bit
T1SZ、T0SZ
BIT[5:0]		通过TTBRx_EL1可以访问的内存范围，其实就是虚拟地址的范围
其实就是告诉MMU，我输入的是多少位的虚拟地址		The region size is 2^(64-T1SZ) bytes:
如48位虚拟地址，那这里应该配置T0SZ=64-48=16, 虚拟地址的范围是 2^(64-16) =xxx
EPD1、EPD0TTBR_EL1/TTBR_EL0的enable和disable
TBI1、TBI0top addr是ignore，还是用于MTE的计算
A1ASID的选择，是使用TTBR_EL1中的，还是使用TTBR_EL0中的
ASASID是使用8bit，还是使用16bit
  • T1SZ : The size offset of the memory region addressed by TTBR1_EL1. The region size is 2^(64-T1SZ) bytes
  • T0SZ : The size offset of the memory region addressed by TTBR0_EL1. The region size is 2^(64-T0SZ) bytes
  • ORGN1 ：Outer cacheability attribute for memory associated with translation table walks using TTBR1_EL1
  • IRGN1 ：Inner cacheability attribute for memory associated with translation table walks using TTBR1_EL1
  • ORGN0 : Outer cacheability attribute for memory associated with translation table walks using TTBR0_EL1
  • IRGN0 : Iuter cacheability attribute for memory associated with translation table walks using TTBR0_EL1
    0b00 Normal memory, Inner/Outer Non-cacheable.
    0b01 Normal memory, Inner/Outer Write-Back Read-Allocate Write-Allocate Cacheable.
    0b10 Normal memory, Inner/Outer Write-Through Read-Allocate No Write-Allocate Cacheable.
    0b11 Normal memory, Inner/Outer Write-Back Read-Allocate No Write-Allocate Cacheable.

  • SH0 : Shareability attribute for memory associated with translation table walks using TTBR0_EL1
  • SH1 : Shareability attribute for memory associated with translation table walks using TTBR1_EL1
    0b00 Non-shareable.
    0b10 Outer Shareable.
    0b11 Inner Shareable.

  • EPD0 : Translation table walk disable for translations using TTBR0_EL1
  • EPD1 : Translation table walk disable for translations using TTBR1_EL1
    • enable
    • disable

  • TBI0 : Top Byte ignored (TTBR0_EL1)
  • TBI1 : Top Byte ignored (TTBR1_EL1)
    0b0 Top Byte used in the address calculation.
    0b1 Top Byte ignored in the address calculation

  • T1SZ : The size offset of the memory region addressed by TTBR1_EL1. The region size is 2^(64-T1SZ) bytes
  • T0SZ : The size offset of the memory region addressed by TTBR0_EL1. The region size is 2^(64-T0SZ) bytes
    bits [5:0]

  • TG0 : Granule size for the TTBR0_EL1
  • TG1 : Granule size for the TTBR1_EL1
    0b01 16KB.
    0b10 4KB.
    0b11 64KB.

  • IPS : Intermediate Physical Address Size
    0b000 32 bits, 4GB.
    0b001 36 bits, 64GB.
    0b010 40 bits, 1TB.
    0b011 42 bits, 4TB.
    0b100 44 bits, 16TB.
    0b101 48 bits, 256TB
    0b110 52 bits, 4PB

  • A1 : Selects whether TTBR0_EL1 or TTBR1_EL1 defines the ASID
    0b0 TTBR0_EL1.ASID defines the ASID.
    0b1 TTBR1_EL1.ASID defines the ASID.

  • AS : ASID Size
    • the upper 8 bits are ignored
    • the upper 16 bits are used for allocation and matching in the TLB

  • HD : ARMv8.1-TTHM
  • HA : ARMv8.1-TTHM
  • HPD0 : ARMv8.1-HPD
  • HPD1 : ARMv8.1-HPD
  • HWU059 : ARMv8.2-TTPBHA
  • HWU060 : ARMv8.2-TTPBHA
  • HWU061 : ARMv8.2-TTPBHA
  • HWU062 : ARMv8.2-TTPBHA
  • HWU159 : ARMv8.2-TTPBHA
  • HWU160 : ARMv8.2-TTPBHA
  • HWU161 : ARMv8.2-TTPBHA
  • HWU162 : ARMv8.2-TTPBHA
  • TBID0 : ARMv8.3-PAuth
  • TBID1 : ARMv8.3-PAuth
  • NFD0 : SVE
  • NFD1 : SVE
  • E0PD0 : ARMv8.5-E0PD
  • E0PD1 : ARMv8.5-E0PD
  • TCMA0 : ARMv8.5-MemTag
  • TCMA1 : RMv8.5-MemTag
(1)、T1SZ、T0SZ -- 虚拟地址有效位
  • T1SZ, bits [21:16] 通过TTBR1寻址的内存区域的大小偏移量，也就是TTBR1基地址下的一级页表的大小
  • T0SZ, bits [5:0]
(2)、ORGN1、IRGN1、ORGN0、IRGN0 -- 内存的cacheability属性

在这里插入图片描述
其实可以总结为这样：
在这里插入图片描述

(3)、SH1、SH0 -- 内存的shareability属性

SH1, bits [29:28]
SH0, bits [13:12]
在这里插入图片描述
其实可以总结为这样：
在这里插入图片描述
Shareable的很容易理解，就是某个地址的可能被别人使用。我们在定义某个页属性的时候会给出。Non-Shareable就是只有自己使用。当然，定义成Non-Shareable不表示别人不可以用。某个地址A如果在核1上映射成Shareable，核2映射成Non-Shareable，并且两个核通过CCI400相连。那么核1在访问A的时候，总线会去监听核2，而核2访问A的时候，总线直接访问内存，不监听核1。显然这种做法是错误的。

对于Inner和Outer Shareable，有个简单的的理解，就是认为他们都是一个东西。在最近的ARM A系列处理器上上，配置处理器RTL的时候，会选择是不是把inner的传输送到ACE口上。当存在多个处理器簇或者需要双向一致性的GPU时，就需要设成送到ACE端口。这样，内部的操作，无论inner shareable还是outershareable，都会经由CCI广播到别的ACE口上。

(4)、TG0/TG1 - Granule size 页面的大小

在这里插入图片描述

(5)、IPS -- 中间物理地址有效位

在这里插入图片描述

(6)、EPD1、EPD0 是否开启TTBR0/TTBR1

在这里插入图片描述

(7)、TBI1、TBI0 -- 虚拟地址的高位是否被忽略

在这里插入图片描述

(8)、A1 - ASID使用TTBR0还是TTBR1

在这里插入图片描述

(10)、AS

在这里插入图片描述

除了以上介绍的bit之外，剩余的bit都是特有功能使用或reserved的
在这里插入图片描述

2、使用示例

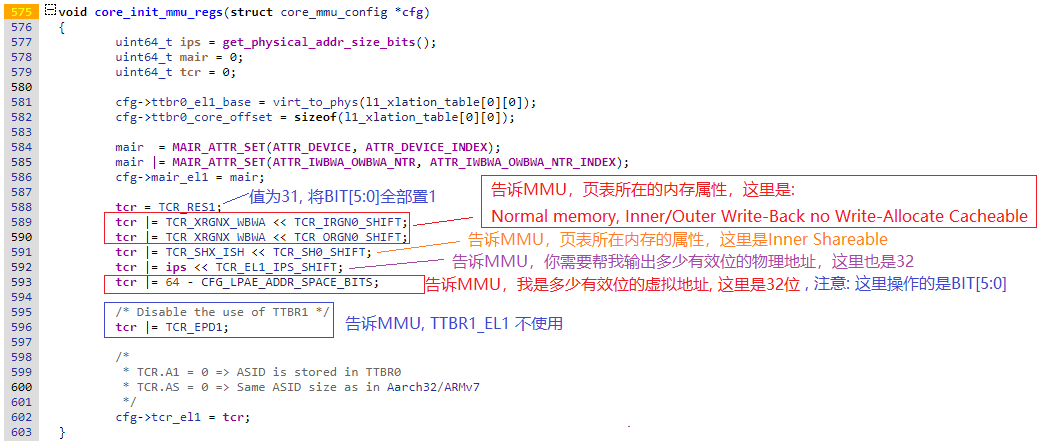

我们以optee os的配置为例，简述TCR的最基本的配置，主要如下：

  • 告诉MMU，页表所在内存的cacheable属性的配置
  • 告诉MMU，页表所在内存的shareable属性的配置
  • 告诉MMU，您需要帮我输出多少有效位的物理地址
  • 告诉MMU，我给你输入的是多少有效位的虚拟地址

  • 如果TTBR1不使用，则告诉MMU, TTBR1不使用

    在这里插入图片描述
