1、optee中注册一个中断

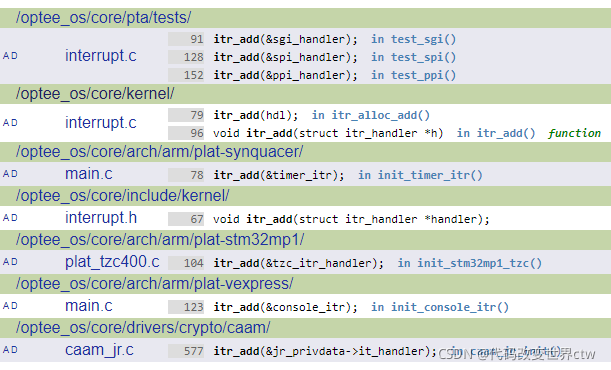

其实呢，我们在代码全局搜索itr_add是能搜索到好多示例的
在这里插入图片描述
我们以optee_os/core/arch/arm/plat-stm32mp1/plat_tzc400.c代码为例，进行一个讲解：

（1）、定义一个struct itr_handler结构体，.it为硬件中断号，.handler执行中断处理函数

(optee_os/core/arch/arm/plat-stm32mp1/plat_tzc400.c)

  static enum itr_return tzc_it_handler(struct itr_handler *handler __unused)
  {
      EMSG("TZC permission failure");
      tzc_fail_dump();

      if (IS_ENABLED(CFG_STM32MP_PANIC_ON_TZC_PERM_VIOLATION))
          panic();
      else
          tzc_int_clear();

      return ITRR_HANDLED;
  }

  static struct itr_handler tzc_itr_handler = {
      .it = STM32MP1_IRQ_TZC,
      .handler = tzc_it_handler,
  };


  DECLARE_KEEP_PAGER(tzc_itr_handler);

（2）、在初始化的代码中，注册该中断和enable该中断

itr_add(&tzc_itr_handler);
itr_enable(tzc_itr_handler.it);

至此一个中断示例讲完了，就是这么简单。

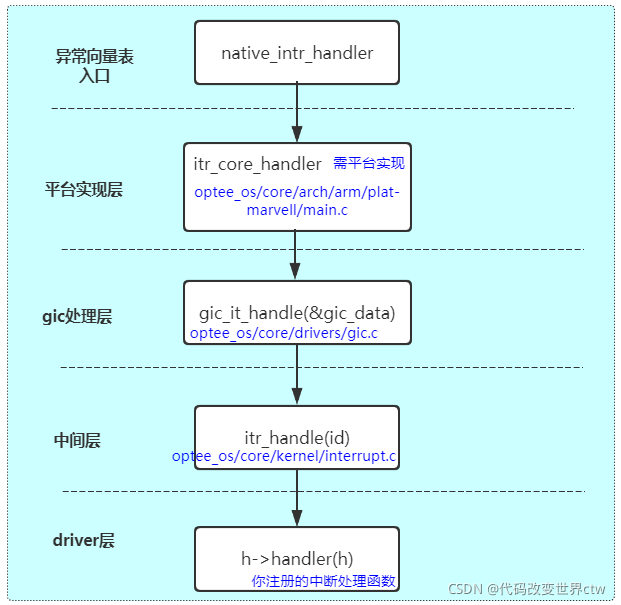

2、optee中断的处理流程

在这里插入图片描述
(1)、有关itr_core_handler

在中间层实现了一个名叫itr_core_handler虚函数，如果平台未实现该函数，则发生中断时会调用此处函数。此处逻辑就是panic()

(optee_os/core/kernel/interrupt.c)

134  /* This function is supposed to be overridden in platform specific code */
135  void __weak __noreturn itr_core_handler(void)
136  {
137      panic("Secure interrupt handler not defined");
138  }

(2)、gic层的处理

读gicd寄存器，读取中断号
进行中断处理
写EOIR(End of Interrupt Registers)，将该中断号的中断置为inactive

(optee_os/core/drivers/gic.c)

 void gic_it_handle(struct gic_data *gd)
 {
     uint32_t iar;
     uint32_t id;

     iar = gic_read_iar(gd);
     id = iar & GICC_IAR_IT_ID_MASK;

     if (id <= gd->max_it)
         itr_handle(id);
     else
         DMSG("ignoring interrupt %" PRIu32, id);

     gic_write_eoir(gd, iar);
 }

有关EOIR寄存器的介绍，可参见gic文档
在这里插入图片描述

小小小总结一下: optee os中的中断管理，不算复杂, 只有一个硬件中断号，也不需要给中断号做map。不像Linux抽象出来irq domain、中断级联、硬件中断号和软件中断号需要进行map

3、optee中断的API介绍(或叫中间层)

itr_handle : 回调driver中注册的handler函数。itr_handle维护者一个LIST，将中断号和driver中的handler结构体绑定
itr_add : 注册一个中断
itr_enable ： enable一个中断，其实就是修改gicd寄存器, 注：这是Linux Kernel没有的API吧，optee胜一局
itr_disable ：disable一个中断，其实就是修改gicd寄存器， 注：这是Linux Kernel没有的API吧，optee胜一局
itr_raise_sgi ：产生一个SGI中断

itr_set_affinity ：设置中断affinity，也就是指定一个中断，发生中断时routing到哪颗Core上。注：这是Linux Kernel没有的API吧，optee胜一局

(optee_os/core/kernel/interrupt.c)


 void itr_init(struct itr_chip *chip)
 {
   itr_chip = chip;
 }

 #ifdef CFG_DT
 int dt_get_irq(const void *fdt, int node)
 {
   const uint32_t *prop = NULL;
   int len = 0;
   int it_num = DT_INFO_INVALID_INTERRUPT;

   if (!itr_chip || !itr_chip->dt_get_irq)
       return it_num;

   prop = fdt_getprop(fdt, node, "interrupts", &len);
   if (!prop)
       return it_num;

   return itr_chip->dt_get_irq(prop, len);
 }
 #endif

 void itr_handle(size_t it)
 {
   struct itr_handler *h = NULL;
   bool was_handled = false;

   SLIST_FOREACH(h, &handlers, link) {
       if (h->it == it) {
           if (h->handler(h) == ITRR_HANDLED)
               was_handled = true;
           else if (!(h->flags & ITRF_SHARED))
               break;
       }
   }

   if (!was_handled) {
       EMSG("Disabling unhandled interrupt %zu", it);
       itr_chip->ops->disable(itr_chip, it);
   }
 }

 struct itr_handler *itr_alloc_add(size_t it, itr_handler_t handler,
                 uint32_t flags, void *data)
 {
   struct itr_handler *hdl = calloc(1, sizeof(*hdl));

   if (hdl) {
       hdl->it = it;
       hdl->handler = handler;
       hdl->flags = flags;
       hdl->data = data;
       itr_add(hdl);
   }

   return hdl;
 }

 void itr_free(struct itr_handler *hdl)
 {
   if (!hdl)
       return;

   itr_chip->ops->disable(itr_chip, hdl->it);

   SLIST_REMOVE(&handlers, hdl, itr_handler, link);
   free(hdl);
 }

 void itr_add(struct itr_handler *h)
 {
   struct itr_handler __maybe_unused *hdl = NULL;

    SLIST_FOREACH(hdl, &handlers, link)
        if (hdl->it == h->it)
            assert((hdl->flags & ITRF_SHARED) &&
                   (h->flags & ITRF_SHARED));

    itr_chip->ops->add(itr_chip, h->it, h->flags);
    SLIST_INSERT_HEAD(&handlers, h, link);
}

void itr_enable(size_t it)
{
    itr_chip->ops->enable(itr_chip, it);
}

void itr_disable(size_t it)
{
    itr_chip->ops->disable(itr_chip, it);
}

void itr_raise_pi(size_t it)
{
    itr_chip->ops->raise_pi(itr_chip, it);
}

void itr_raise_sgi(size_t it, uint8_t cpu_mask)
{
    itr_chip->ops->raise_sgi(itr_chip, it, cpu_mask);
}

void itr_set_affinity(size_t it, uint8_t cpu_mask)
{
    itr_chip->ops->set_affinity(itr_chip, it, cpu_mask);
}

/* This function is supposed to be overridden in platform specific code */
void __weak __noreturn itr_core_handler(void)
{
    panic("Secure interrupt handler not defined");
}

4、注册要给中断时底层都做了什么(itr_add做了什么？)

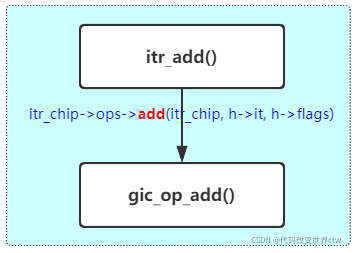

我们知道itr_add()调用了gic_op_add()函数，那么我们就从gic_op_add()看起
在这里插入图片描述

(1)、gic_op_add做了哪些事情呢？

gic_it_add：向gic中注册中断
gic_it_set_cpu_mask：设置该中断的cpu mask，其实就是设置哪些cpu可以接受该中断，这里设置的是any online core
gic_it_set_prio ：设置中断优先级，中断优先级是0x00-0xFF,数字越小优先级越高，这里设置的是0X01

(optee_os/core/drivers/gic.c)

 static void gic_op_add(struct itr_chip *chip, size_t it,
                uint32_t flags __unused)
 {
     struct gic_data *gd = container_of(chip, struct gic_data, chip);

     if (it > gd->max_it)
         panic();

     gic_it_add(gd, it);
     /* Set the CPU mask to deliver interrupts to any online core */
     gic_it_set_cpu_mask(gd, it, 0xff);
     gic_it_set_prio(gd, it, 0x1);
 }

(2)、gic_it_add向gic中注册中断都干了什么事情呢

Disable the interrupt
Make it non-pending
Assign it to group0
Assign it to group1S

(optee_os/core/drivers/gic.c)

 static void gic_it_add(struct gic_data *gd, size_t it)
 {
     size_t idx = it / NUM_INTS_PER_REG;
     uint32_t mask = 1 << (it % NUM_INTS_PER_REG);

     /* Disable the interrupt */
     io_write32(gd->gicd_base + GICD_ICENABLER(idx), mask);
     /* Make it non-pending */
     io_write32(gd->gicd_base + GICD_ICPENDR(idx), mask);
     /* Assign it to group0 */
     io_clrbits32(gd->gicd_base + GICD_IGROUPR(idx), mask);
 #if defined(CFG_ARM_GICV3)
     /* Assign it to group1S */
     io_setbits32(gd->gicd_base + GICD_IGROUPMODR(idx), mask);
 #endif
 }

我们以gicv3为例，这里也许你就有疑问了，为啥要Assign it to group0呢？其实不要看这里的注释，需要在gicv3/gicv3的文档中可以找到答案：

如果是gicv2，那么操作GICD_IGROUPR寄存器，给相关bit清0，就是将该中断配置成group0，gicv2中group0是安全中断，这符合我们的要求。
如果是gicv3，那么先操作GICD_IGROUPR寄存器，给相关bit清0，清零该bit后对应了两种结果：
将该中断置成了group0或group1s. 那么到底是用哪种结果呢？那时gic硬件在处理该中断时，还会再看GICD_IGROUPMODR寄存器，如果对应的bit为1, 那么该中断就是group1s，否则是group0。
所以呢，如果是gicv3，这里结合GICD_IGROUPR和GICD_IGROUPMODR就能将该中断号配置成group1s

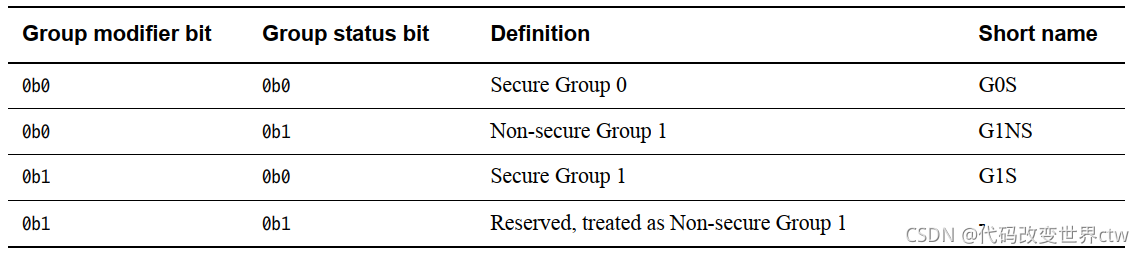

GICD_IGROUPMODR对应表格中的Group modifier bit
GICD_IGROUPR对应表格中的Group state bit
在这里插入图片描述
