ASIC 封装设计如何决定芯片开发的节奏？

在先进工艺驱动芯片不断朝向更高性能、更小尺寸演进的时代，ASIC 封装早已不再是设计流程中的“最后一步”，而成为与芯片设计同步推进、紧密耦合的关键环节。

从基础的 BGA 到复杂的 2.5D/3D 封装，从成本、性能到可靠性与时间压力，封装不仅决定了系统集成的效率，更影响最终产品能否按时、按预期投入应用。

本文将深入解析封装技术在当代 ASIC 开发中的地位转变、设计挑战与战略取舍，并通过对先进封装形式的解析，探讨封装设计如何在高复杂度的市场环境中助力项目取得成功。

回顾 ASIC 的发展历程，在早期，封装只是芯片完成流片之后的一道工序，几乎不涉及设计阶段的核心决策。

但随着芯片性能的快速跃升、功能复杂性的不断增强，封装正在成为影响芯片系统级性能、集成度、成本与开发周期的关键变量。特别是在高端 ASIC 开发中，封装与芯片设计同步进行已成为业界共识。

这种“协同设计”思路不仅有助于加速项目交付，也能帮助工程团队在设计初期就考虑封装技术的能力边界和应用限制，避免后期因接口失配、散热瓶颈或尺寸误差而重走设计流程。

在此背景下，封装设计不再是一个固定参数，而是一种需提前规划的设计维度。

封装方式甚至会反向影响 IP 的选型，例如，某些中介层封装方案天然适配 UCIe 高速互连或 HBM，而有些则受限于凸点间距或热设计能力。尤其在采用高带宽接口、异构集成或超高算力芯片时，传统的 QFN 或 BGA 方案已无法满足需求，只能转向 2.5D 甚至 3D 封装架构。

更重要的是，协同设计带来的不只是工艺匹配的效率优化，更是一种架构层面的适配优化。例如，在初期阶段即可基于功率、性能与面积（PPA）进行多技术方案的可行性比较，有效缩小选择范围，避免后期大规模返工所带来的时间与成本损失。

在真正落地封装方案时，设计团队面临的选择远非“高端”与“低端”两个极端那么简单。恰恰相反，封装方案的选型是一个复杂的多目标权衡过程，其核心围绕四大维度展开：成本、性能、可靠性与技术限制。

● 成本压力与预算控制

从成本角度来看，主流的 BGA 封装价格往往可以控制在几美元以下，这使其在中低端应用中具有极高的性价比。

然而，一旦系统性能要求跳升至数十 Gbps 的高速互连领域，或者集成多个功能芯片、内存堆叠时，传统封装技术便无能为力，转而需要借助 2.5D 或 3D 封装结构。

这类封装仅从封装本身的单价来看，就可能达到数百甚至上千美元，远超 ASIC 芯片本身的成本。在某些极端应用场景，封装成本甚至成为系统级 BOM 中最昂贵的组成部分。

● 性能与热设计的瓶颈突破

封装技术直接决定了数据传输的带宽、时延以及功耗散热能力。对于只需数百 Mbps 数据率的芯片，BGA 方案已绰绰有余。

但当芯片需要支持 DDR5、PCIe 6.0、SerDes 或 HBM2e/3 这类高带宽接口时，只有采用硅中介层（如 CoWoS-S）或 RDL 中介层（如 CoWoS-R）的 2.5D 封装，才能实现满足需求的 I/O 密度和互连长度。

而热设计更是封装工程中的另一挑战：一个高性能 ASIC 若无法被有效地散热，即便电路设计再优秀也难以发挥其计算能力。这就要求在封装层面提前引入热模拟、选择热扩散材料，并采用机械应力控制设计。

● 可靠性与量产可行性

与性能提升伴生的，往往是可靠性挑战的提升。

传统 BGA 方案由于经过多年市场验证，其可靠性曲线相对稳定。但 2.5D/3D 封装尤其是 3D TSV 结构，虽然可以显著压缩系统面积、提升带宽密度，却也面临更高的材料膨胀系数差异、机械应力集中等风险。

因此，高端封装在进入量产之前，通常需要经过长周期的可靠性验证，如热循环、机械冲击、老化测试等。这不仅增加前期投入，也对项目进度提出更严苛要求。

● 技术与流程配套能力

除上述显性指标外，项目是否具备配套的设计能力与供应链资源，也将极大限制封装方案的选择。例如：若采用小于 125μm 凸点间距的设计，传统封装已无能为力，必须采用中介层技术；若采用 UCIe 或 HBM 接口，也几乎强制指向 2.5D 结构。

这意味着芯片、封装基板与中介层设计必须统一制定规则，否则将在生产后期遭遇难以调和的矛盾。必须考虑制造端的交期压力。

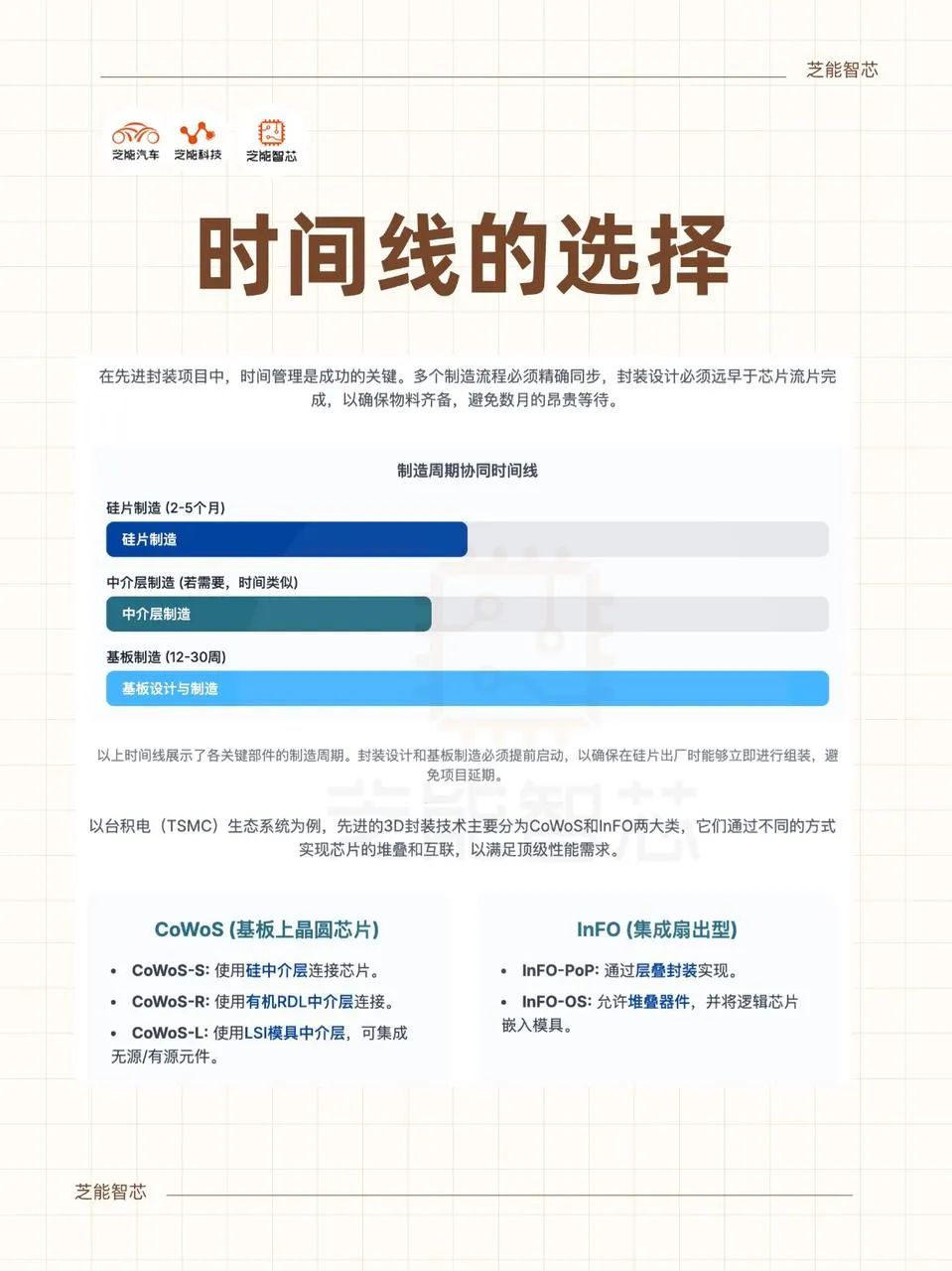

先进封装的中介层和基板制造通常需 12-16 周，在旺季甚至可达 30 周。这就要求在芯片完成流片前数月，封装设计必须冻结，以免延误后续装配。

协同为王，封装正在成为芯片战略的重要砝码

封装早已不再是硅片制造后的配套手段，而是在芯片架构定义初期就必须纳入战略考量的关键设计维度。

无论是为了性能边界的挑战、热功耗的管理，还是复杂项目的交期保证，封装都不再是“可选项”，而是决定项目成败的重要变量。跨越芯片、电路、封装、热管理与供应链等多领域的壁垒，才能真正把握先进 ASIC 开发的全貌。

在多芯片集成、异构系统和先进互连需求日益增长的当下，成功的芯片项目早已不仅关乎晶圆设计，更取决于一套能在复杂市场节奏下做出正确封装决策的系统能力。

随着 Chiplet 架构、光子封装和 3D DRAM/逻辑堆叠的兴起，封装的角色还将持续演进，走向更高价值、更强战略主导力的中心位置。系统性整合能力将成为链接设计愿景与现实制造之间的关键桥梁。
