聊聊芯片Debug模块及其应用

1. 前言

在芯片设计中，通常都会增加一些debug(调试)电路逻辑，方便定位软硬件问题。增加这些debug电路的基本要求对系统原有的正常操作无影响，否则可能会出现heisenbug。因此，debug逻辑电路通常用额外的专用资源去实现，debug面积占用超过总芯片面积5%的芯片也不在少数。

由于debug电路逻辑所花费的面积不大，而且可以通过power gating技术，在不用debug功能时，把debug电路关掉，这样耗电量小，对功耗的影响不大。故debug在复杂设计中还是广泛使用的。

2. DAP口

Debug电路包含以下三个主要方面，都是通过Debug Access Port (DAP)来进行的。

Tracing(追踪)：tracing是将芯片中的关键信息存入到trace buffer(追踪缓冲)；
Triggering(触发)：triggering决定何时开始或结束tracing；
Single stepping(单步操作)：single stepping允许芯片暂停运行、按时钟或指令来单步调试；

Trace的信息通常以压缩形式存放。而且有了trace的内容，我们就可以通过debugger(调试器)控制处理器执行的前进或回退。

在SoC上，芯片版本、寄存器和寄存器域段信息一般会存放在片上ROM，因此也可以通过DAP口去访问SoC芯片的一些基本信息。

3. Debugger

Debugger可以采用标准的技术去控制芯片包含：

Pause和Step：控制一个核(Core)的停止、按指令单步执行、重新开始执行等。单步执行通常通过执行一个指令后触发中断或暂停，这使得debugger可以控制正在被调试的对象。
访问处理器的寄存器：在Core内，程序员模型可见的任何寄存器都可以被debugger读写。
远程控制读写：debugger可以触发load或store操作。一种方式是直接通过系统主总线；另一种是通过受控Core发起的。
观察点(Watchpoints)和断点(Breakpoints)：在每个Core中可能会存在多个硬件寄存器，debugger可以使用这些寄存器去存储感兴趣的地址。如果load或store地址匹配到存储在watchpoints寄存器中的地址，那么就产生一个事件。同样地，当程序计数器(PC)匹配到breakpoints寄存器中的值时，也会产生一个事件。
Cross-trigger状态机：每个IP模块产生的重要event可以作为输入汇集到中央程序中，形成一个通用的cross-trigger状态机。额外提供了可以被matrix输出设置和复位的状态触发器，它们的输出直接反馈到matrix的输入。因此，可以根据用户指定的事件序列来编程状态机。

4. Debug系统举例

4.1 单核SoC系统

通常情况下，SoC会有一个逻辑DAP口，如下图1所示为一个微控制器或单核的SoC。TCP通过USB与SoC连接起来。JTAG使用1-bit的数据通路，因此速度会慢一些。连接到Core的DAP也可以自己在主总线上触发操作。

在这个简单的单核系统中，breakpoint和watchpoint寄存器会放在CPU核或PMU(Performance management unit)协处理器内部。DAP可以停止或单步调试Core，也可以查看和修改Core中的寄存器。当有来自watchpoint或breakpoint的事件发生时，可以通过PMU寄存器计数或者上报中断给Core或者暂停Core这几种可编程选择的方式去处理，这样debugger就可以接管了。

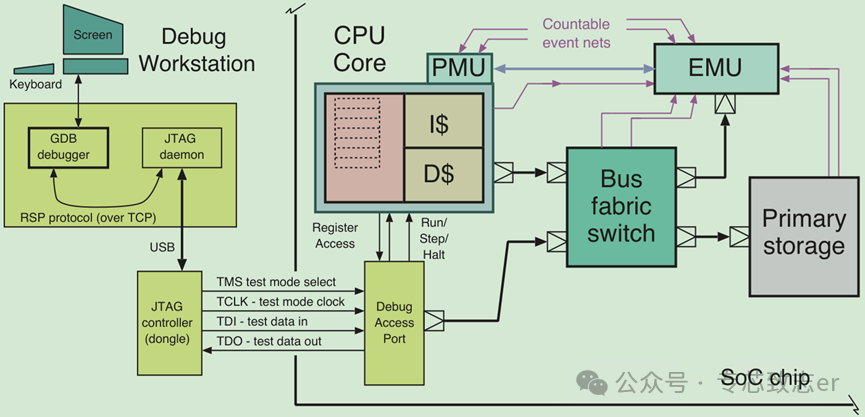

图1 单核SoC的debug硬件。DAP通过JTAG和USB连接到debug工作站

许多非Core类型的IP模块也会产生事件，对这些事件进行统计也是很有用的，在图1中粉色所示的IP组件的事件可以被连接到某一个Core和PMU，或者可选实现的EMU(Event-Monitoring Unit)组件上。例如，EMU可以对L2缓存缺失率，DRAM的总线事物事件等进行计数。

4.2 多核SoC系统

在多核SoC系统(MPSoC)中，每个core的debug集成不需要很大的变化。不过会新增其它带有debug接口的IP组件。下图2为多核SoC系统的两个主要新增组件，分别是Event Trace Logging和Cross-Triggering。为了支持trace logging，Core还另外给出一个接口，用于传递trace events信息给专用事件总线(绿色的线)。这个接口支持很多层面的信息，包括关掉、只报中断、分支和追踪足够的数据去复现。不同Cores的信息通过Trace Event Funnel和Event Filters进行组合或稀疏。Funnels提供多路选择和其它一些灵活的功能，比如共享一个timestamp给不同拥有同样timestamp输入的数据。Lossless Compressor会执行连续系统时间的运行长度编码，或者无损算法，就像Lempel–Ziv。总得来说，事件带宽必须不能超过事件终点，事件终点要么是片上SRAM事件缓冲或专用高性能总线bond-out。Bond-out在这里的意思是一组Pads。片外追踪缓存经常用于工业或自动驾驶控制器。对于这些，一个更宽并行DAP将其大部分管脚用于数据。或者，一个多gigabit串行器用于快速将数据导出。

图2 现代MPSoC的典型事件追踪流资源。运行的数据总线是黑色的。事件流总线是绿色的。Debug访问总线是蓝色的。粉色箭头代表来自其他IP组件的事件监控线，它们要么没有自己的计数器，要么需要提供cross-triggering

从CPU Cores处收集数据的话，很容易收集到太多的事件追踪数据，因为每个Core执行每条指令平均会有10-bits数据。因此，数据可以从系统总线上收集。如果CPU Core拥有常规缓存的命中率，那么图2中连接到DRAM控制器输入的总线追踪监控器就可以产生少于两个数量级的数据。此外，如果内存可以正常运行的话，那么读数据可能都不需要记录，因为读数据和更早的写数据是一致的。

Event filter可被编程去记录地址窗口内对应的事件，这样可以拓展有效地时间窗口。

由于追踪内存大小是有限的，片上追踪缓冲使用了基于地址卷绕的圆形排列，这样在内存不够时可以先覆盖最老的数据。因此，感兴趣点的数据可以在停止该点追踪时被捕获，而且近期历史记录也会保存在缓冲。另外，在操作系统的控制下，也有可能周期性的将存储在SoC DRAM的追踪数据放到主存中。

图2右下角的ROM会存储Part/ECO信息。另外，每个IP模块通常将自己的标识号写死在它内部debug空间的第一个寄存器。

END

作者：沪闵菜菜子
文章来源：专芯致志er
