vLLM Triton Merge Attention States Kernel详解

0x00 前言

本文介绍vLLM中Triton Merge Attention States Kernel的实现，与 pytorch原生实现相比，该Triton kernel最高可实现 3-5 倍以上的算子加速。本文内容原为DefTruth：vLLM实践 vLLM算子开发流程: "保姆级"详细记录(
https://zhuanlan.zhihu.com/p/...)的一部分，现在单独摘出来继续展开写，作为本文Triton编程基础/进阶系列笔记的一部分，面向CUDA或Triton入门选手，目标是大家跟着Triton编程基础这个系列看完后，能掌握常见kernel编写，高阶用户请忽略。

本人更多的技术笔记以及CUDA学习笔记，欢迎来LeetCUDA(https://github.com/xlite-dev/...)查阅。LeetCUDA包括了本人的

LLM/VLM文章整理，以及对FlashAttention、SGEMM、HGEMM、GEMV等常见CUDA Kernel的示例实现，目前已经累计4k+ stars，传送门：https://github.com/xlite-dev/...

LeetCUDA: Modern CUDA Learn Notes with PyTorch for Beginners

本人Triton相关笔记列表如下：

DefTruth：Triton编程 Triton极简入门: Triton Vector Add(https://zhuanlan.zhihu.com/p/...)DefTruth：Triton编程 Triton Fused Softmax Kernel详解: 从Python到PTX(https://zhuanlan.zhihu.com/p/...)DefTruth：Triton编程 vLLM Triton Merge Attention States Kernel详解(https://zhuanlan.zhihu.com/p/...)DefTruth：Triton编程 vLLM Triton Prefix Prefill Kernel图解(https://zhuanlan.zhihu.com/p/...)

0x01 Merge Attention States 简介

本小节简单介绍一下Merge Attention States的概念。Merge Attention States在FlashInfer: https://www.arxiv.org/pdf/250...的论文中2.2 Attention Composition小节中出现，然后在vLLM的Triton MLA实现中也被使用到。

Merge Attention States

我们知道，Attention的计算是可以分块的。Block-Parallel Transformer (BPT)表明，对于相同的query以及不同的key/value，Attention Output(O)可以通过同时保留每个块的O及其缩放比例LSE来进行组合。其实就是，在decode阶段，我们们通常面临的是query很小，比如1，但是key和value很长，seqlen长度。因此，对于长序列，可以考虑对key/value先分块，每个块各自计算自己的Attention结果，记录块对应的LSE，最后通过缩放比例来合并。这就是所谓的”Merge Attention States“。这种用法，在Chunked-Prefill、Prefix-Cache和Split-KV的场景都会有意义。设 q 为一个query，为一个索引集（也就是tokens）。LSE，log-exp-sum可以定义为：

其实，Merge Attention States要做的事情很简单，就是对两个分块的Attention进行最终的校准。

0x02 PyTorch实现

首先，来简单写一个PyTorch版本的，方便后边和CUDA、Triton算子对数值精度。

# Naive PyTorch Implements section 2.2 of https://www.arxiv.org/pdf/2501.01005# can be used to combine partial attention results (in the split-KV case)def merge_attn_states_torch(        output: torch.Tensor,  # [NUM_TOKENS, NUM_HEADS, HEAD_SIZE]        prefix_output: torch.Tensor,  # [NUM_TOKENS, NUM_HEADS, HEAD_SIZE]        prefix_lse: torch.Tensor,  # [NUM_HEADS, NUM_TOKENS]        suffix_output: torch.Tensor,  # [NUM_TOKENS, NUM_HEADS, HEAD_SIZE]        suffix_lse: torch.Tensor,  # [NUM_HEADS, NUM_TOKENS]        output_lse: Optional[torch.Tensor] = None,  # [NUM_HEADS, NUM_TOKENS]):    p_lse = prefix_lse    s_lse = suffix_lse    # inf -> -inf 这里是为了避免inf值导致output为NAN, exp(inf)=nan, exp(-inf)=0    p_lse[p_lse == torch.inf] = -torch.inf    s_lse[s_lse == torch.inf] = -torch.inf    # max_lse [NUM_HEADS, NUM_TOKENS]    max_lse = torch.maximum(p_lse, s_lse)    # 减去最大值，safe softmax常规操作    p_lse = p_lse - max_lse    s_lse = s_lse - max_lse    p_lse_exp = torch.exp(p_lse)    s_lse_exp = torch.exp(s_lse)    out_se = (p_lse_exp + s_lse_exp)    if output_lse is not None:        output_lse = torch.log(out_se) + max_lse    # 计算各自的scale值    p_scale = p_lse_exp / out_se  # [NUM_HEADS, NUM_TOKENS]    s_scale = s_lse_exp / out_se  # [NUM_HEADS, NUM_TOKENS]    p_scale = torch.transpose(p_scale, 0,                              1).unsqueeze(2)  # [NUM_TOKENS, NUM_HEADS, 1]    s_scale = torch.transpose(s_scale, 0,                              1).unsqueeze(2)  # [NUM_TOKENS, NUM_HEADS, 1]    # 对结果校准得到最终Attention输出    output = prefix_output * p_scale + suffix_output * s_scale     return output, output_lse

不过需要注意的是prefix_output和prefix_lse的dim 0是不一致的，两者分别是[NUM_TOKENS, NUM_HEADS, HEAD_SIZE]以及[NUM_HEADS, NUM_TOKENS]，这里是为了符合vLLM中chunk attention计算输出的张量shape的一个写法，其他框架，比如SGLang，则可能不是这样，比如我在SGLang中提的这个PR中的实现：https://github.com/sgl-projec...

0x03 Triton 基础算子

PyTorch实现的版本，当然性能是很低的，因为使用了很多的小op，以及对于Tensor进行了inplace的写操作。因此，vLLM中并不是直接使用PyTorch的实现，而是提供了一个基于Triton实现的kernel。完整代码链接：https://github.com/vllm-proje...。具体如下：

数据load及inf处理

数据load及inf处理

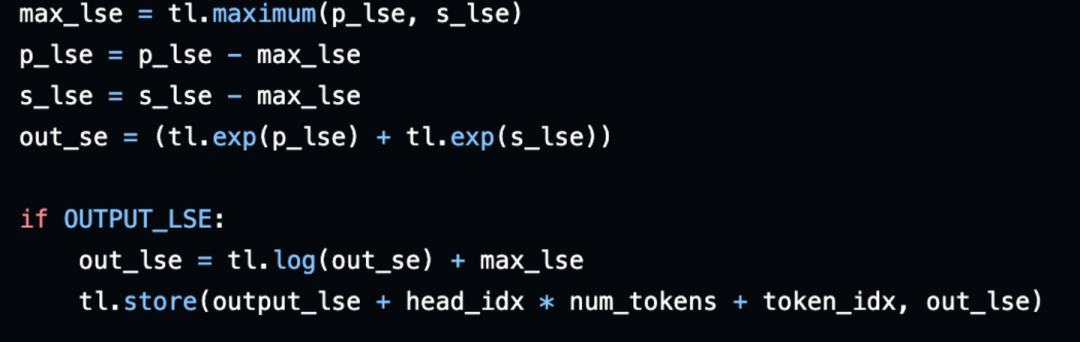

safe-softmax：减去最大值

safe-softmax

最后校准：计算prefix_output和suffix_output各自的scale值，然后求两者的加权和作为最后的输出。

校准

我们看到Triton kernel做的事情和PyTorch实现的一样的，但是将所有的操作都fused到一个kernel中，online判断inf值（寄存器）而不是修改global memory中的值，性能一般来说会更高。这个kernel的调用逻辑如下：

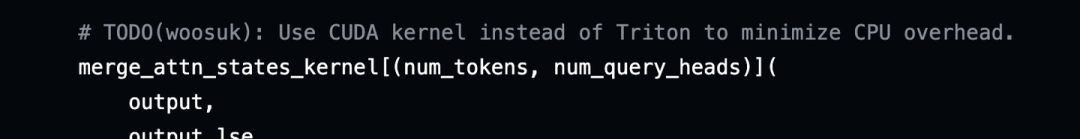

Triton kernel的调用

vLLM里边的实现，给merge_attn_states_kernel，分配(num_tokens, num_query_heads)个thread block，每个block处理当前head的所有值，比如head_size=128，则这个block处理128个值。

0x04 Triton 算子分析

基本分析

上小节我们知道，vLLM里边的实现，给merge_attn_states_kernel，分配(num_tokens, num_query_heads)个thread block，每个block处理当前head的所有值，比如head_size=128，则这个block处理128个值。但是，这样做，会出现一些问题。（1）当num_tokens、num_query_heads很大，而head_size很小（比如32）时，就会导致thread block数过大，每个block处理的数据量又过少，计算密度很小。而且，这种情况下，Triton也不一定能生成高效的kernel（下文会讲到）；（2）Triton kernel在调用时会有一定CPU的overhead。

may have CPU overhead

Gen code(PTX)分析

这里记录一下一个简单有效的分析Triton kernel的方法（当然ncu，nsys用上就更好了）。通常，我们也想知道，到底Triton实际上生成了啥kernel，比如说，生成的kernel PTX是怎么样的，有没有用上向量化，有没有cp.async，合并访存到底做好了没有。这个时候，我们可以指定TRITON_CACHE_DIR环境变量，把Triton生成的中间IR文件给保存下来，进行分析。

export TRITON_CACHE_DIR=$(pwd)/cachepytest -s test_merge_attn_states.py# Triton生成的中间IR cache文件cache git:(dev) ✗ tree ..├── ALGAAi8N-ErdaDbXXL8N91RokvTI-e8O2oEwd0SL3N0│   └── __triton_launcher.so├── p4IOvvpWkyeVkuyW8j50rO-ANYlCc5AJOEr70sQD93A│   ├── __grp__merge_attn_states_kernel.json│   ├── merge_attn_states_kernel.cubin│   ├── merge_attn_states_kernel.json│   ├── merge_attn_states_kernel.llir│   ├── merge_attn_states_kernel.ptx│   ├── merge_attn_states_kernel.ttgir│   └── merge_attn_states_kernel.ttir└── q4oIpkjOtdHHfi8xBkm4jC4JWIk5AjKtN8WRkZb8MD8    └── cuda_utils.so

这里边，我们主要关注merge\_attn\_states\_kernel.ptx这个PTX文件就可以了。比如，对于当num\_tokens=512和num\_query\_heads=16，head\_size=32，生成的PTX部分如下:

        @%p8 ld.global.b16 { %rs3 }, [ %rd16 + 0 ]; // 非向量化load    // ......    @%p8 ld.global.b16 { %rs4 }, [ %rd17 + 0 ];// end inline asm    .loc    1 85 30                         // triton_merge_attn_states.py:85:30    div.full.f32 %r15, %r16, %r17;// ......    mov.b32     %f49, %r15;    .loc    1 86 30                         // triton_merge_attn_states.py:86:30        // ......    mov.b32     %r23, %f54;// begin inline asm    cvt.rn.bf16.f32 %rs6, %r23;// end inline asm    and.b32      %r30, %r25, 96;    setp.eq.s32     %p10, %r30, 0;// begin inline asm    @%p10 st.global.b16 [ %rd18 + 0 ], { %rs6 }; // 非向量化store

我们能看到，这种情况下，Triton并没有生成高效的向量化ld/st指令，而是使用ld.global.b16和st.global.b16。因此，如果我们自定义CUDA Kernel，并且手工确保合并访存的话，应该会有一定的性能收益。CUDA算子优化，可以看我的另一篇文章：

https://zhuanlan.zhihu.com/p/...

0x05 NCU Profile分析

最后，我们可以再用ncu抓一下实际跑的PTX和SASS到底是啥。Triton kernel通过ncu抓出来的长这样，这个case用的是ld/st.global.b16（num_tokens=512, num_heads=16, head_size=128），我实验了多次，有些情况下，成功生成了向量化的代码，有些情况又没有生成。因此，这个Triton Kernel还可以进一步通过手写CUDA算子进行访存优化，见：DefTruth：vLLM实践 vLLM算子开发流程: "保姆级"详细记录(

https://zhuanlan.zhihu.com/p/...)

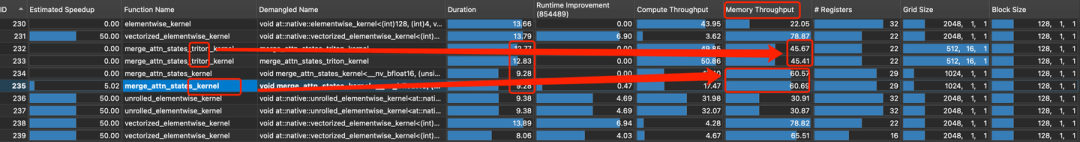

Triton kernel NCU profile

对比一下memory throughput: 45.67(Triton kernel) -> 60.57 (CUDA kernel)

memory throughput

ncu profile（然后用NCU客户端打开profile文件即可）

ncu -o merge_attn_states.prof -f pytest -s test_merge_attn_states.py

0x06 性能评估

跑完单测后，会自动生成一个包含性能对比的markdown表格。使用Triton Kernel，可以大量减少访存开销从而提升kernel性能。与 pytorch原生实现相比，Triton kernel最高可实现 3-5 倍以上的算子加速。

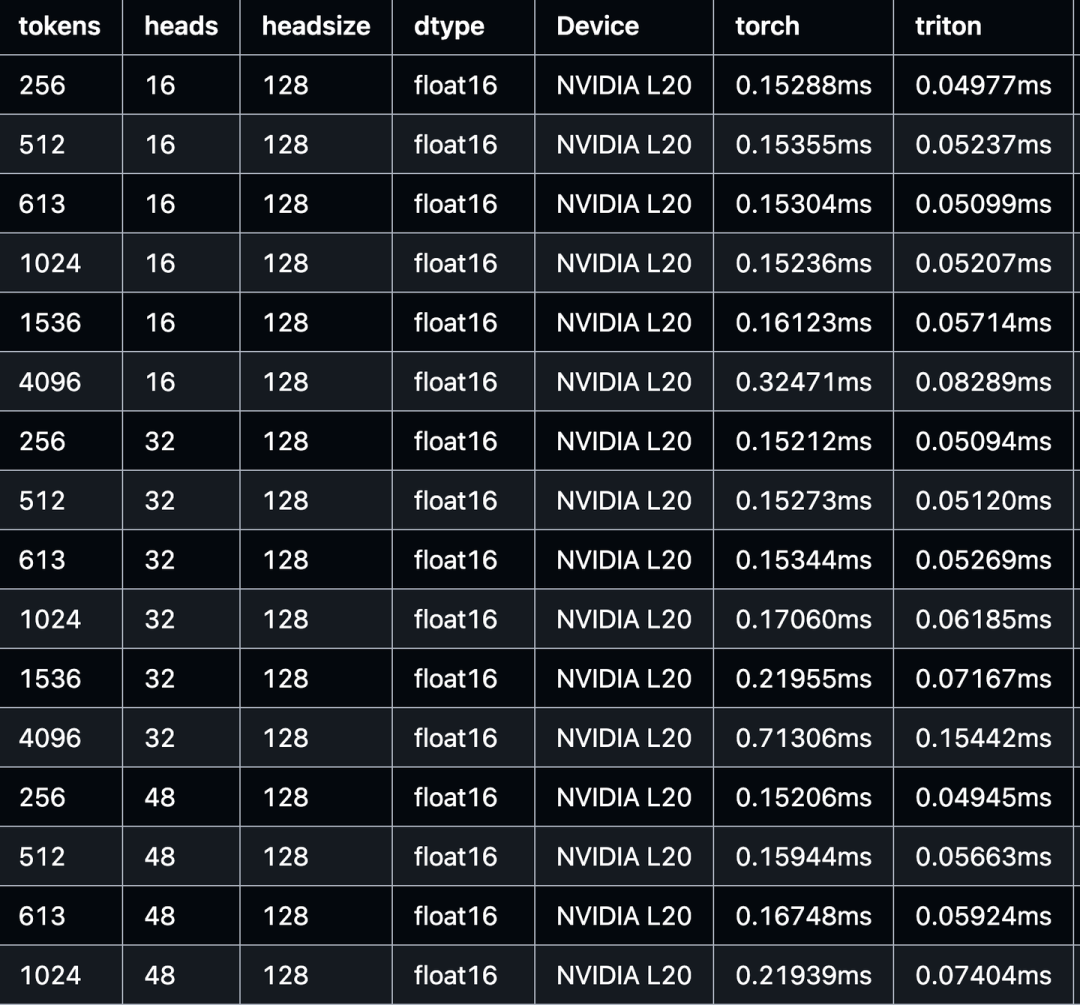

Triton Kernel vs Torch naive

0x07 总结

本文介绍了vLLM中merge_attn_states triton算子的实现，内容包括：Merge Attention States 简介、PyTorch实现、Triton 基础算子、Triton 算子分析、NCU 分析、性能评估。最终，与 pytorch原生实现相比，Triton kernel最高可实现 3-5 倍以上的算子加速。

本人更多的技术笔记以及CUDA学习笔记，欢迎来LeetCUDA(

https://github.com/xlite-dev/...)查阅。LeetCUDA包括了本人的

LLM/VLM文章整理，以及对FlashAttention、SGEMM、HGEMM、GEMV等常见CUDA Kernel的示例实现，目前已经累计 4k+ stars，传送门：

https://github.com/xlite-dev/...

这个kernel目前也单独摘了出来放在我的学习笔记中，方便大家尝试：

https://github.com/xlite-dev/...

老样子，错误先更后改......
