FPGA实现高带宽NVMe SSD读写

项目背景

近期实验室项目需对2GB/s的高速数字图像数据实时存储，后续数据带宽将提升至30GB/s。经调研，SATA协议的固态硬盘理论存储有效带宽为600MB/s，NVMe协议的固态硬盘理论带宽随PCIe协议而不同。NVMe协议的固态硬盘在PCIe Gen2、Gen3条件下，理论有效带宽分别为2GB/s、3.938GB/s。目前，NVMe SSD最高搭载PCIe Gen4通路，其理论有效带宽为7.877GB/s。

基础知识

NVMe协议基于PCIe协议之上实现NVMe Host与NVMe SSD之间高速数据通信。所以在学习NVMe协议之前，需要对PCIe协议系统的学习。

PCIe
PCIe设备分为RC设备和EP设备，本系统中NVMe Host为PCIe RC设备。对于PCIe RC设备，x86和NVIDIA等架构均有实现，但每个公司对PCIe RC的具体架构实现方案不同且不开源，并且PCIe Spec没有对PCIe RC规定其实现方式及RC需要完成的功能。网上大多数对PCIe的介绍仅停留在协议层，作者在这里纠结了好久，也做了很多无用功，下面对学习PCIe时看的资料做出整理，希望对大家有所帮助。（切记，我们要实现的是PCIe RC，EP和RC设备有很大的区别）

• 1.PCIe科普教程 古猫著（PCIe基础知识良心科普）
• 2.https://blog.csdn.net/BjarneC...（老男孩读PCIe系列）
• 3.PCI Express体系结构导读 王齐著（重点推荐）
• 4.PCI Express® Base Specification Revision 3.0（推荐英文原版）
• 5.https://blog.csdn.net/Newyan3...

个人觉得掌握PCIe知识，以上资料足够，当然对于PCIe RC的实现，大家还需要在摸索摸索，毕竟，没有现成的实现方案。

NVMe
NVMe同PCIe一样也是标准的协议，对于NVMe协议的入门建议大家可以看看这本书

《NVMe科普教程 》古猫著（新手必备）

出了新手村以后，必要的还是需要反复啃一下NVMe的Specification。注意NVMe 1.3和1.4有一些不同，我先读了1.4，后续发现大多数硬盘都是1.3版本的NVMe协议，后续又读了1.3。大家可以直接上手NVMe 1.3。

《NVM ExpressTM base specification revision 1.3》
学习完以上所有资料基本对NVMe及PCIe知识体系会有一个完整的了解，那么接下来我们讨论一下架构问题。

架构分析

现有NVMe存储系统均为复杂计算体系中的存储子系统，目前暂无NVMe 主控芯片用于搭建独立存储系统。无论是基于x86还是NVIDIA架构的NVMe存储系统，都为基于操作系统的独立软硬件一体实体系统，无法将其嵌入或整合至另外的处理系统中，无法实现嵌入式NVMe存储功能并用于高温、冲击、振动等恶劣条件场景下的信号处理及存储系统。

FPGA 具有开发周期短、设计灵活性高等特点，且主流 FPGA 供应商 Xilinx 和Intel 公司均提供了功能丰富的 IP 以缩短项目开发时间。FPGA 提供带宽为 12.5 Gbps的 GTX 高速通道及带宽为 16.3 Gbps 的 GTY 等高速通道，其高速通道可外接 M.2 接口的 NVMe 协议固态硬盘。但FPGA适合高带宽的数据吞吐及处理，完成系统调度等任务较为复杂。因此Xilinx推出ZYNQ系列芯片以ARM为主处理器，FPGA为协同处理器为基本架构，软硬协同的处理方式使系统更具灵活性。

考虑到PCIe协议的高速吞吐量及NVMe协议的特性本系统采用软硬结合的方式实现NVMe协议。PL端实现PCIe的协议层，PS端实现PCIe总线枚举及NVMe协议。

软件实现层面，Xilinx提供了裸机开发及Petalinux工具开发。其中Petalinux工具使用内核自带PCIe驱动及NVMe驱动实现系统功能，但由于其操作系统指令需经过系统层、块设备层、驱动层的处理，在嵌入式处理器中会产生较大的访问延迟。因此本系统采用裸机的方式实现上述功能，其中裸机需要完成的有PCIe初始化、PCIe总线枚举、NVMe初始化及NVMe命令。

方案介绍

本方案由Xilinx官方开发板ZCU106和FMC NVMe SSD转接卡组成，支持主流厂家SSD实现高速数据存储功能。本方案采用软硬协同实现NVMe协议，写入速度稳定2.3GB/s，读取速度稳定2.5GB/s。软硬协同的架构使NVMe Host可随系统硬件升级而升级，从而提高读写速度。

硬件使用ZCU106主芯片ZU7EV内部集成PCIe RC硬核，完成PCIe协议层。软件使用ZCU106主芯片PS端ARM处理器，完成PCIe和NVMe Host功能。

本测试系统使用DDR产生伪数据，由ARM裸机启动完成NVMe协议，PL端实现PCIe协议及NVMe所需存储空间。

系统通过Cortex A53对NVMe设备初始化，并将指令存放至PL端BRAM中，通过更新Doorbell完成命令发送和完成。前端采集数据可由DDR缓存通过AXI总线发送至PCIe总线并路由至M.2 SSD。

测试平台

ZCU106无M.2接口，因此选用FMC接口作为高速接口，通过FMC转M.2卡连接SSD。转接卡可以自己做但是没必要，某鱼淘了一个，性价比还不错，主要是性能ok，链接放在这，算是给老哥打个广告。购买链接：https://m.tb.cn/h.4vq8Z9n。

性能测评

本系统使用ARM裸机结合FPGA实现NVMe SSD读写速度如图所示。在使用ZCU106硬件系统下，配合使用忆芯科技1TB SSD（国产主控+颗粒）写入速度稳定达到2.3GB/s，读取速度稳定达到2.5GB/s（预计三星970 Pro速度可以达到更高）。

资源情况

系统资源使用率远低于ZCU106资源，可移植到嵌入式系统作为存储子系统应用。

应用范围
NVMe Host IP，内部使用Xilinx PCIe 核，可以通过简易的寄存器总线控制，轻松高效管理/访问各类NVMe SSD。

• NVMe SSD 数据拷贝机/烧录机
• NVMe SSD数据记录仪
• NVMe SSD 功能和读写性能测试
• 数据中心大容量高速存储设备
• AI 计算云端/设备端高速存储
• SMART NIC控制器

系统特征

• NVMe Host符合NVMe协议标准1.3，支持各种常用命令，如：Identify、Write, Read, Flush 等。
• NVMe Host采用软硬协同设计，系统灵活性高。
• NVMe Host使用DDR作为数据缓冲区，DMA传输稳定，使用国产忆芯硬盘测试PCIe Gen3×4条件下，写入速度稳定2.3GB/s，读取速度稳定2.5GB/s。
• PCIe基于Xilinx硬核开发，NVMe Host可随Xilinx PCIe升级而提升性能。

系统升级
本课题最终存储实时带宽30GB/s，因此需对系统进行扩展，系统扩展选用CMOS数据分送给4片FPGA，每片FPGA下挂2个NVMe硬盘完成系统存储。

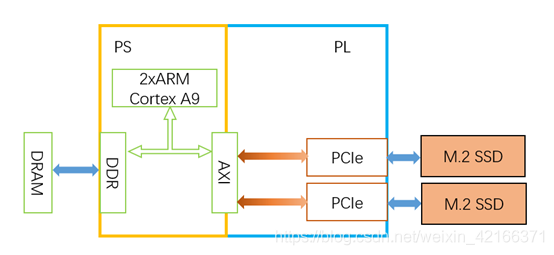

系统对每个FPGA做双盘存储，双盘存储的示意图如图所示：

此存储方案激活两个PCIe IP，使PL端实现两个PCIe RC，从而两个NVMe硬盘互不干扰，实现双盘存储功能，此方案的好处在于两个独立的RC可以更好的开发PCIe总线带宽，从而更好的开发NVMe硬盘存储功能，理论上存储速度可以翻倍。

此外，由于PCIe采用Xilinx硬核，目前XDMA的IP的RC功能最高支持到PCIe 3.0，后期随着XDMA的RC功能升级到PCIe4.0甚至5.0，本方案的架构无需改变，仅升级IP就可以做到NVMe硬盘速度采用PCIe4.0甚至5.0的总线速度。

个人体会

讲一下个人开发这个工程的心理路程，算是给各位同仁一点激励。2020年10月，刚开始拿到这个项目，评估了一下，难度还是蛮大的，有一些纯逻辑实现NVMe协议的方法，瞬间感觉要延毕了。沮丧了几天后，重拾心情，考虑了一下NVMe的特性，决定把初始化等流程放到PS，把大量数据吞吐放到PL。PS端可以借用Linux、RTOS和裸机。搜集资料有个老外使用Petalinux工具，借助Linux操作系统完成NVMe协议。跟着老外的教程，一步步走下来，发现读写速度也太低了，这连SATA3.0的速度都没达到，完全没发挥NVMe的性能。于是改进方案：

• 第一：优化Liunx底层
• 第二：RTOS
• 第三：裸机

本人对Linux不太熟，第一种方案直接放弃。RTOS研究了几天，不太感冒直接放弃。裸机，用C语言直接底层驱动PCIe和NVMe，尝试了一下去读PCIe和NVMe的Specification，感觉可以，于是裸机开发。

历时5个月，终于成了，喜极而泣，可以毕业了。还好效果也不错，写入速度超过了大部分商业公司IP。

END

作者：比特波特
原文链接：https://mp.weixin.qq.com/s/4BJik1VXoOGxqQXKFkgZ6g
