Vivado DDS IP 核仿真

1. DDS IP 概述

直接数字合成器(DDS)或数控振荡器(NCO)是许多数字通信系统中的重要部件。正交合成器用于构造数字下变频器和上变频器、解调器,并实现各种类型的调制方案,包括 PSK(相移键控)、FSK(频移键控(frequency shift keying))和 MSK(minimum shift keyed)。数字生成
复数或实数正弦曲线采用查找表方案。查找表存储正弦曲线的样本。数字积分器用于生成合适的相位自变量,该相位自变量由查找表映射到期望的输出波形。简单的用户界面接受系统级参数,例如所需的输出频率和所生成波形的杂散抑制。

•相位生成器和 SIN/COS 查找表可以单独生成,也可以与可选抖动一起生成,以提供完整的 DDS 解决方案。•光栅化功能消除了相位截断产生的相位噪声。•正弦、余弦或正交输出。•可选的累积相位的每通道重新同步。•查找表可以存储在分布式或块 RAM 中。•可选相位抖动扩展谱线能量,以获得更大的杂散自由动态范围(SFDR)。•相位抖动或泰勒级数校正选项使用最少的 FPGA 资源提供高动态范围信号。支持 18dB 到 150dB 的 SFDR。•多达16个独立的时分复用信道。•使用高达 48 位相位累加器的精细频率分辨率,带有 DSP 切片或 FPAGA 逻辑选项。•3 位至 26 位带符号输出采样精度

IP 文档连接:PG141

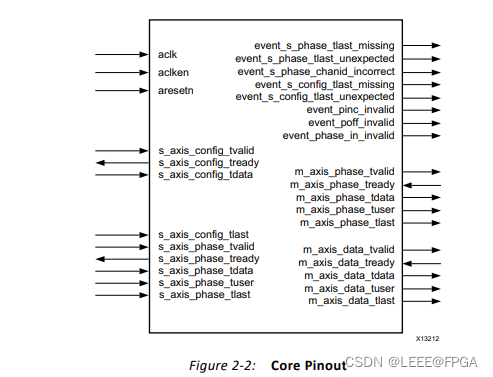

2. DDS IP 架构

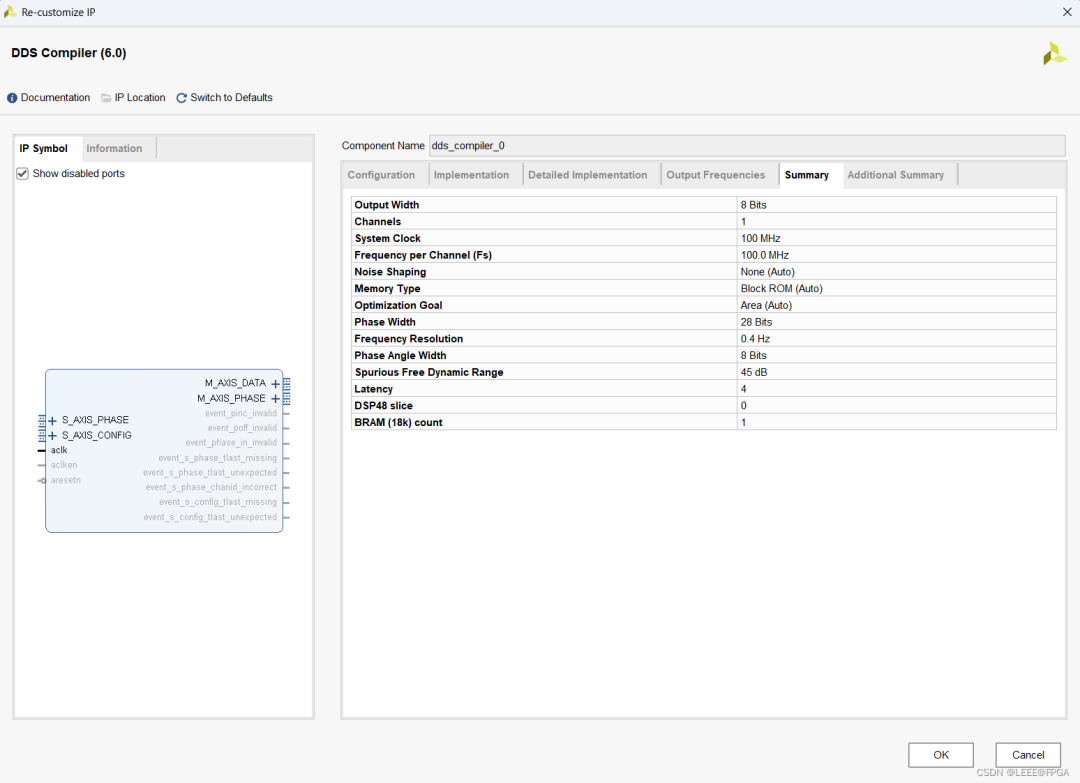

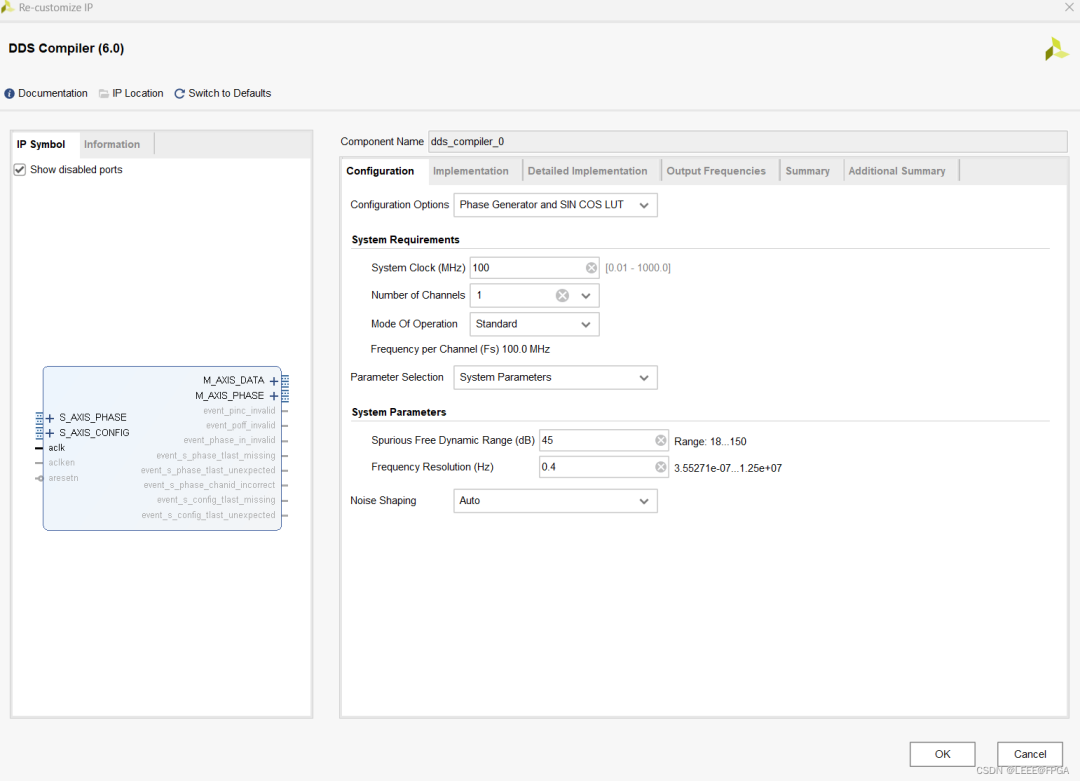

3. DDS IP 配置

(1)Component Name 可以修改 IP 核名字
(2)Configuration options 配置选项:这里我们选择 phase generator and sin cos LUT
(3)system clock(系统时钟) 100MHz(范围 0.01—1000MHZ);通过奈奎斯特定理可知,最大输出的频率为 50MHz,实际测得输出最大频率为 50MHz,当输出的频率超过 25MHz 的时候频率就开始不稳定;要想输出更大的频率,可以通过增加系统时钟来实现;
(4)Number of channels(通道数选择) 1;最多可以选择 16 个通道输出,本项目为实现任意可调频率输出只用到单通道输出即可;
(5)Frequency per channel (每通道频率)100MHz;通过系统时钟除以通道数得到每通道的频率;
(6)Parameter selection (参数选择) system parameters;系统参数,为了更精确的输出任意频率,选择系统参数模式;
(7)Spurious free dynamic range(伪动态自由范围)48(决定输出正余弦数据位宽 n,范围为 6*(n-1)~6*n,后面选择正弦或者余弦输出时位宽为 8 位,如果正余弦同时输出则位宽为 16 位,正弦为高 8 位,余弦为低 8 位)

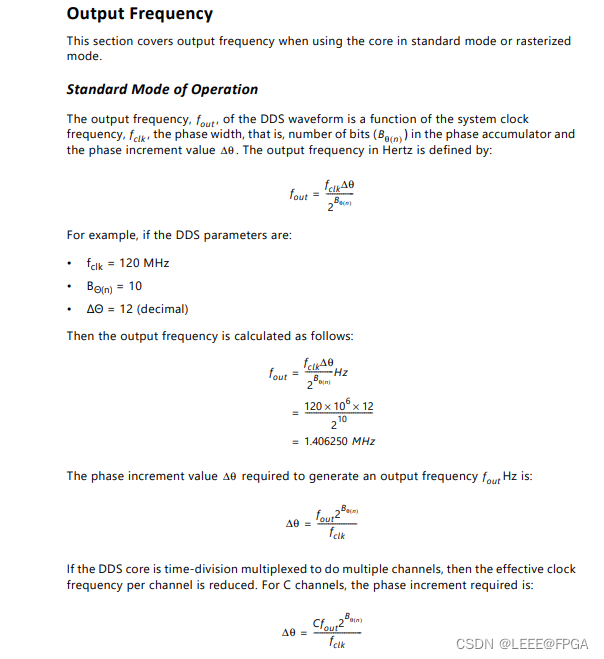

(8)Frequency resolution(频率分辨率) 0.02910383045673370361328125(决定相位位宽,由相位位宽函数可得出频率分辨率,分辨率越精确,可调输出频率越精确,相位位宽函数在后面讲到)
(9)Noise shaping(噪声整形):控制是否相位截断、抖动或泰勒级数校正使用;

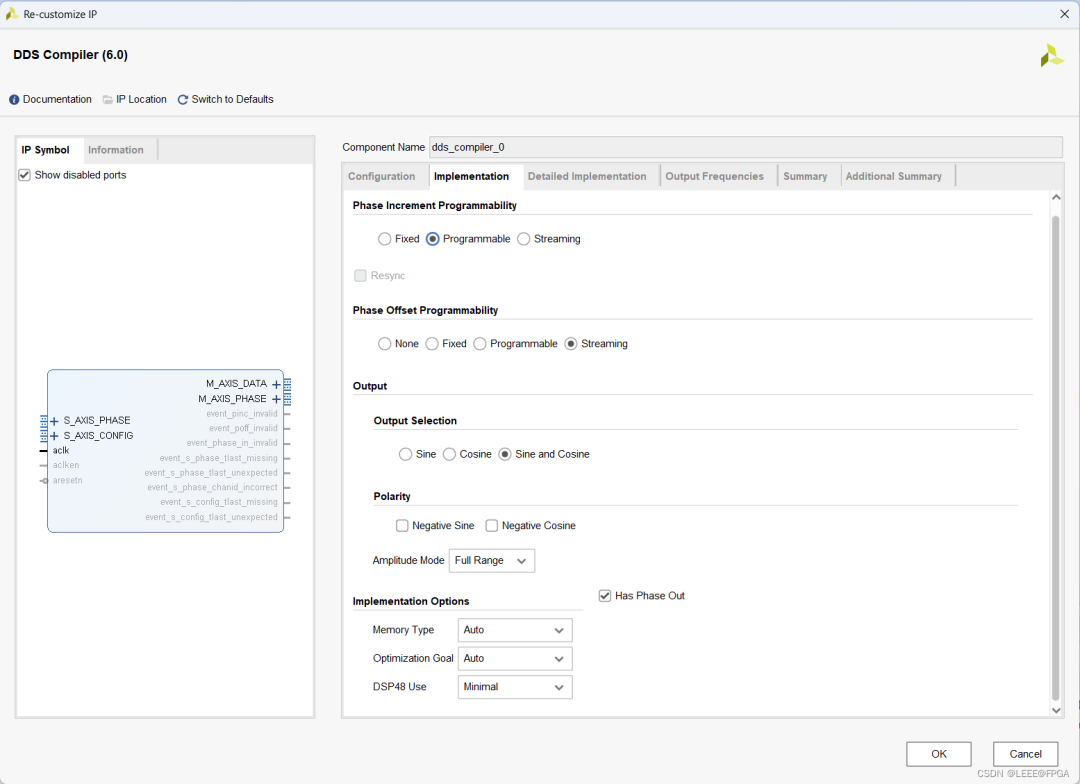

(1)Phase increment programmability(相位增量可编程性)
Fixed(固定模式);固定输出频率,不可任意调整;
Programmable(可编程模式);根据设计需求选择相位增量可编程模式,通过频率输出函数可知,输入不同相位增量时可输出不同频率,频率输出函数后面讲到;
Streaming(流水模式);
(2)Phase offset programmability
None(无);选择无相位偏移;
Fixed(固定模式);固定相位偏移;
Programmable(可编程模式);可以调整波形相位;
Streaming(流水模式);
(3)Output selection(输出选择)
Sine and cosine(正弦和余弦);如果用到正弦和余弦同时输出,则高 8 位表示正弦输出,低 8 位表示余弦输出;
Sine(正弦);选择正弦输出即可;
Cosine (余弦);
(4)Polarity (极性)没用上,不用选;
Negative sine(负极性正弦);
Negative cosine(负极性余弦);
(5)Implementation options(实现选项)
Memory type(内存类型:它控制 SIN/COS 查找表的实现):auto 默认选择自动、distribution rom(分布 rom)、block rom(块 rom)
Optimization goal(优化目标:选择控制实现决策的目标是最高速度还是最低资源):auto 默认选择自动、area(区域)、speed(速度)
DSP48 use(控制相位累加器和后续添加阶段(相位偏移或抖动噪声添加)的实现):minimal(默认最小)、maximal(最大)


4. FPGA 实验

调用 DDS IP 核实现扫频信号,我这里设计的扫频范围是 1KHz–10KHz,通过控制频率控制字来更改输出的波形的频率,让其在 1KHz 到 10KHz 直接变化,又让其从 10KHz 变化到 1KHz。

DDS_top:

module dds_top(
   input wire aclk,
   input wire reset_n,

   output       valid,
   output signed [7:0] sin,
   output signed [7:0] cos
    );


wire s_axis_phase_tvalid;
wire [31 : 0] s_axis_phase_tdata;
wire s_axis_config_tvalid;
wire [31 : 0] s_axis_config_tdata;

wire m_axis_data_tvalid;
wire [15 : 0] m_axis_data_tdata;//输出为16位,高8位是sin波形,低8位是cos波
wire m_axis_phase_tvalid;
wire [31 : 0] m_axis_phase_tdata;


 assign valid = m_axis_data_tvalid;
 assign sin =m_axis_data_tdata[15:8];
 assign cos =m_axis_data_tdata[7:0];

dds_ctl Udds_ctl(
        .aclk(aclk),//100mhz
        .reset_n(reset_n),

        .phase_tvalid(s_axis_phase_tvalid),
        .phase_tdata(s_axis_phase_tdata),
        .config_tvalid(s_axis_config_tvalid),
        .config_tdata(s_axis_config_tdata)
    );


dds_compiler_0 UDDS (
  .aclk(aclk),                                  // input wire aclk
  .s_axis_phase_tvalid(s_axis_phase_tvalid),    // input wire s_axis_phase_tvalid
  .s_axis_phase_tdata(s_axis_phase_tdata),      // input wire [31 : 0] s_axis_phase_tdata
  .s_axis_config_tvalid(s_axis_config_tvalid),  // input wire s_axis_config_tvalid
  .s_axis_config_tdata(s_axis_config_tdata),    // input wire [31 : 0] s_axis_config_tdata
  .m_axis_data_tvalid(m_axis_data_tvalid),      // output wire m_axis_data_tvalid
  .m_axis_data_tdata(m_axis_data_tdata),        // output wire [15 : 0] m_axis_data_tdata
  .m_axis_phase_tvalid(m_axis_phase_tvalid),    // output wire m_axis_phase_tvalid
  .m_axis_phase_tdata(m_axis_phase_tdata)      // output wire [31 : 0] m_axis_phase_tdata
);
endmodule

dds_ctl

//config_tdata -- detla=Fout*2^32/Fclk
module dds_ctl(
    input aclk,//100mhz
    input reset_n,

   output wire          phase_tvalid,
   output wire [31 : 0] phase_tdata,
   output wire          config_tvalid,
   output wire [31 : 0] config_tdata
    );

//参数定义
parameter F_word_1KHz   = 32'hA7C5  ;//1KHz频率控制字 M = 1_000*2^32/100_000_000
parameter F_word_10KHz  = 32'h68DB8 ;//10KHz频率控制字 M = 10_000*2^32/100_000_000
parameter F_word_change = 32'h1     ;//1KHz-10KHz变化精度
//信号定义
reg    [31:0]    config_data_reg    ;//频率控制字寄存器
reg              max_flag           ;//当频率控制字最大时,拉高
//max_flag
always @(posedge aclk or negedge reset_n)begin
    if(!reset_n)begin
        max_flag <= 1'b0;
    end
    else if(config_data_reg >= F_word_10KHz)begin
        max_flag <= 1'b1;
    end
    else if(config_data_reg == F_word_1KHz)begin
        max_flag <= 1'b0;
    end
end


//控制频率控制字均匀变化
always @(posedge aclk or negedge reset_n)begin
    if(!reset_n)begin
        config_data_reg <= F_word_1KHz;
    end
    else if(max_flag == 1'b1)begin
        config_data_reg <= config_data_reg - F_word_change;
    end
    else begin
        config_data_reg <= config_data_reg + F_word_change;
    end
end
//输出
assign phase_tvalid = 1'b1;
assign phase_tdata = 32'h0;//设置相位控制字为0
assign config_tvalid = 1'b1;
assign config_tdata = config_data_reg;


endmodule

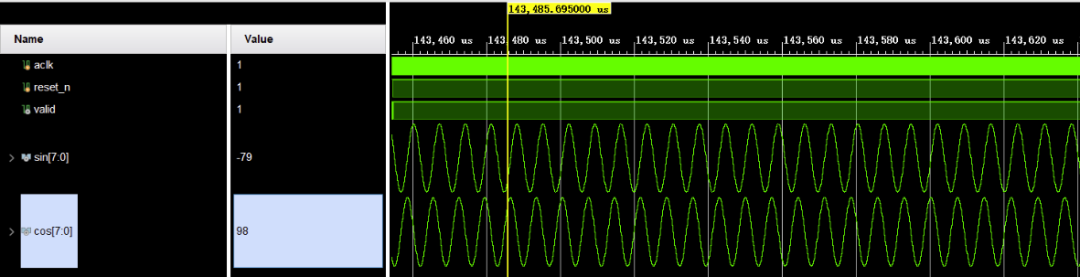

仿真波形:


END

来源:FPGA技术江湖
