0x0. 前言
之前在阅读Ansor论文的时候（https://zhuanlan.zhihu.com/p/390783734）我就在想这样一个问题，既然Ansor是在人为指定的推导规则下启发式的生成高性能的Scheduler模板。那么这个算子生成的Scheduler模板是否可以反过来指导我们写程序呢？嗯，然后我就开启了这个实验，但最近因为工作的事情delay得厉害，终于在这个周末抽出时间来更新这个实验结果并且记录了这篇文章。由于笔者只对GEMM的优化熟悉，这里就以优化X86的GEMM为例子来探索。希望这篇文章能为你带来启发，文章所有的实验代码都放到了https://github.com/BBuf/tvm\_learn ，感兴趣的可以点个star一起学习（学习TVM的4个月里，这个工程已经收到了快100star了，我很感激）。
0x1. 浮点峰值测量
其实如何测试硬件的浮点峰值在我一年前的这篇文章中已经讲到了。https://zhuanlan.zhihu.com/p/268925243。为了照顾一下新来的，这里复习一下什么是浮点峰值？
算法的浮点峰值gflops代表计算量除以耗时获得的值。
显然浮点峰值约高，那么算法的性能自然越好。
所以在优化之前，我们需要先测出硬件的浮点峰值。以X86为例，参考https://zhuanlan.zhihu.com/p/28226956 ，克隆https://github.com/pigirons/cpufp，然后sh build.sh编译就可以获得测试浮点峰值的可执行文件cpufp。
然后运行./cpu_fp -num_threads就可以测出指定线程下硬件的最大gflops。
这里我实验的CPU是：64 Intel(R) Xeon(R) Gold 5218 CPU @ 2.30GHz。
然后指定线程为1，测出浮点峰值如下：
Thread(s): 1
avx512_vnni int8 perf: 262.2060 gops.
avx512f fp32 perf: 65.5496 gflops.
avx512f fp64 perf: 33.2332 gflops.
fma fp32 perf: 73.0070 gflops.
fma fp64 perf: 36.3787 gflops.
avx fp32 perf: 36.5239 gflops.
avx fp64 perf: 18.2485 gflops.
sse fp32 perf: 22.2130 gflops.
sse fp64 perf: 9.2662 gflops.
由于本文的优化都是基于fma指令，所以这里只需要关注使用fma fp32的浮点峰值峰值即可。「可以看到大约为73gflops」。
0x2. 入门GEMM优化
https://github.com/flame/how-to-optimize-gemm/wiki 中介绍了如何采用各种优化方法来优化GEMM。其基本方法是将输出划分为若干个 4×4 子块，以提高对输入数据的重用。同时大量使用寄存器，减少访存；向量化访存和计算；消除指针计算；重新组织内存以地址连续等。最终将GEMM的性能提到到原始版本的8倍以上。
how-to-optimize-gemm的性能图，原始的GFlops大概只有1.0左右，优化后接近10GFlops

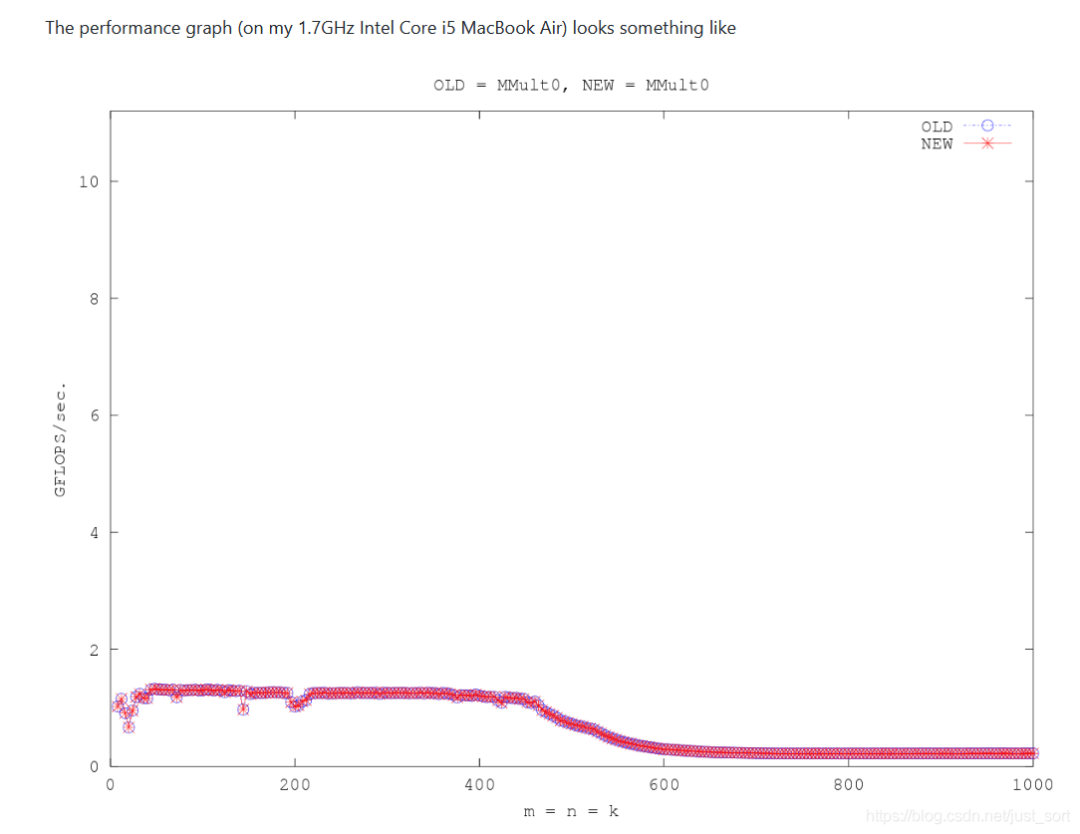

原始版本的GFlops，注意这里的硬件是Core i5 CPU
我改了一个简易的how-to-optimize-gemm的版本，可以更直观的获得每个优化的gflops，地址在这里：https://github.com/BBuf/tvm_learn/tree/main/optimize_gemm/src。感兴趣的读者可以去学习上面那个一步步优化GEMM博客，了解GEMM的一些常用优化方法。在我的测试记录中，「分块并使用大量寄存器」 以及 「重新组织内存以地址连续」 是性能提升的关键。（当然为了你的时间考虑，不学习应该也问题不大，不影响我接下来要讲到的东西）
0x3. 一个更优的GEMM优化
在上一节中展示的性能优化图中，我们可以看到在矩阵比较小的时候GEMM的gflops并不高，所以猜测这个算法仍然有较大的可优化空间。
这一节来介绍一个之前高叔叔写的GEMM，给定两个矩阵，其shape分别为(m,k)和(k, 24)，求这两个矩阵乘积。为了使得这个矩阵可以放进L1 Cache，这里将m和k分别取值为，。
这里先跑一下这个程序看看它的gflops能达到硬件浮点峰值的多少。测试结果如下：
sgemm_kernel_x64_fma(24, 24, 64): time = 1.018230 us, perf = 72.407987 GFLOPS.在第一节中我们测试的硬件浮点峰值如下：
fma fp32 perf: 73.0070 gflops. 可以看到这个GEMM的gflops达到了硬件浮点峰值的99%了。之前知乎的立交桥跳水冠军详细的解释过这个算法，见：https://zhuanlan.zhihu.com/p/383115932 ，不理解这个代码的读者可以看一看，我这里就不重复这段代码的原理了。

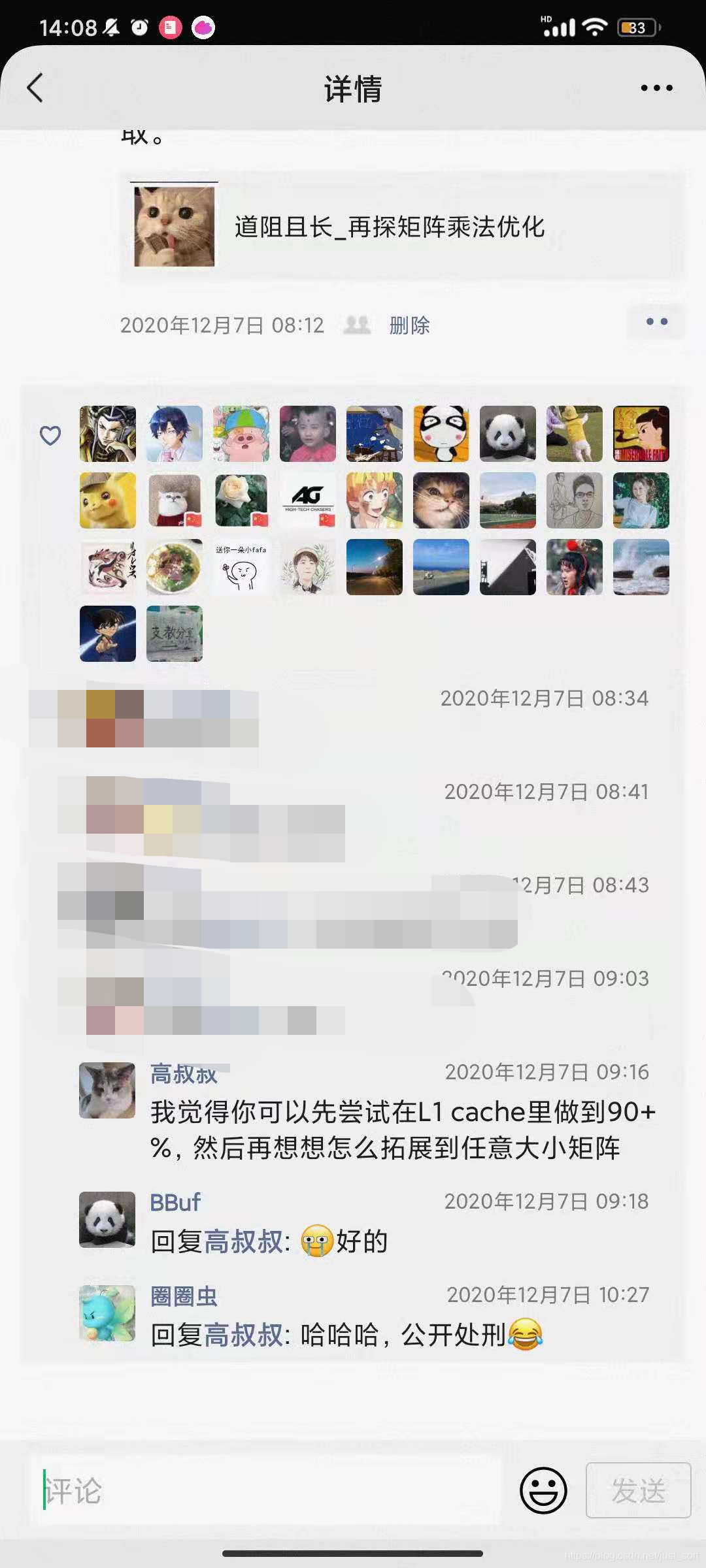

其实在一年前接触GEMM的时候和高叔叔就有交流，当时是这样的：
当时我找了不少的优化方法并且也自己思考过，但都不能在L1 Cache里面达到90%+的硬件利用率，这完全是因为我的程序中还存在很大的读写冗余，一直没有想到什么办法去解决好。因为我的思路一直就是定死分块的大小之后枚举k维度，然后一次计算多行和多列。虽然每一次计算的时候也快用满了寄存器，「但当时一直没有仔细去想一个问题，那就是在这个过程还存在其它读写冗余吗，以及当前的寄存器使用方式是否合理」？
我复习一下我当时的做法，分块大小是，首先我每次从矩阵A的8行分别拿出8个元素，也对应的要去拿矩阵B的1列8个元素（因为这里是以k来循环），这里一共占用了8+1共9个寄存器，然后输出还需要8个寄存器，所以一共用到了17个ymm寄存器。而X86架构AVX引入了16个256位寄存器(YMM0至YMM15)。这里多用了一个，所以退而求其次，我在拿A的数据时只用了4个寄存器，因此我实际上只用到了13个寄存器。代码见：https://github.com/BBuf/tvm\_learn/blob/main/optimize\_gemm/how\_to\_optimize\_gemm/MMult\_4x4\_14.h。因此这个思路中寄存器还没用恰好用满，并且还存在大量读写冗余，性能不高也能想通了。
我认为高叔叔的这个代码恰好解决了我计算思路中这两个关键问题，因为这段代码不仅完全用满了16个ymm寄存器，并且读写冗余也降低了很多。所以能在L1 Cache中达到99%的硬件利用率。这份代码十分经验和Trricky的，突出一个凑得很好。
为了方便做实验，这份代码也被我copy到了tvm_learn仓库这里：https://github.com/BBuf/tvm\_learn/tree/main/optimize\_gemm/sgemm\_kernel 。
0x4. 能否让编译器来指导算子优化？
假如你和我一样，对如何凑出高效的GEMM并不敏感，并且你有需要将一个GEMM算子优化到性能比较好的需求时你可以怎么做呢？
所以我想的是是否可以基于Ansor的搜索结果来指导我来编写高效的GEMM程序。因为Ansor不需要像AutoTVM那样人工指定Scheduler就可以生成高性能的Scheduler。
首先写一个搜索GEMM算子的Ansor程序，代码我放了到这里：https://github.com/BBuf/tvm\_learn/blob/main/optimize\_gemm/auto\_scheduler/gemm.py 。
先按照TVM Docs中给出的经典配置来搜索一下，并统计一下当前搜索出的最佳程序的GFlops。
Execution time of this operator: 0.005 ms
GFlops: 14.80202901153263 有点低，emmm，不慌，我们再挣扎一下
上面的Ansor程序中可调超参数部分主要在这里：
log_file = "gemm.json"
measure_ctx = auto_scheduler.LocalRPCMeasureContext(min_repeat_ms=300)
tune_option = auto_scheduler.TuningOptions(
num_measure_trials=10, # change this to 1000 to achieve the best performance
runner=measure_ctx.runner,
measure_callbacks=[auto_scheduler.RecordToFile(log_file)],
verbose=2,
) 可以看到这里有一行注释说将num_measure_trials设置为1000可以获得最佳性能，我们改一下这个参数看看结果会不会改善一些，搜索了20分钟后结果如下：
Execution time of this operator: 0.004 ms
GFlops: 18.229696212591662 虽然结果好了一些，但gflops大概只有浮点峰值的25%左右。。而且TVM可能还使用了多个线程，而我们刚才测的峰值仅仅是单线程。
然后我拿出了Ansor论文中在X86上单个算子优化能力Benchmark图，这里面的NRM就表示2D GEMM。但比较遗憾的是论文没有提到这个矩阵的大小QAQ 。从这个图形来看，Ansor在GEMM的优化上是很强的，那么这里为什么没有达到预期的效果呢？我的理解是，在矩阵非常小的情况下，Ansor中很多的scheduler比如cache\_read，parallel，reorder并不会产生什么增益，因为这个时候考验的是寄存器是否用满以及计算冗余的消除。所以我猜想当矩阵比较大的时候，Ansor的效果才会比较好。

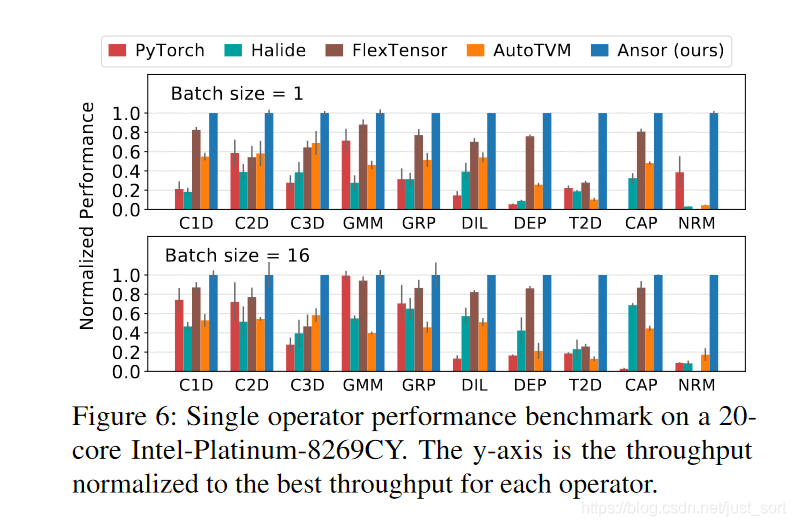

Ansor单个算子的调优BenchMark
既然在小矩阵上表现一般，Ansor在大矩阵上能获得更好的gflops？这里继续来尝试一下：直接把矩阵的，，分别设为2048,24,2048，然后把num_measure_trials设置为100，将target = tvm.target.Target("llvm -mcpu=skylake-avx512"), 看看最终的gflops：
Execution time of this operator: 0.319 ms
GFlops: 577.5124321897242 577.5GFlops!!! 注意，这里在llvm生成代码的时候，使用了avx512指令集。
为了结果更加准确，需要用满CPU的线程来重新测一下浮点峰值。我这里CPU的核心数是16，所以在之前测试gflops的基础上直接执行./cpufp 16就可以获取浮点峰值。
Thread(s): 16
avx512_vnni int8 perf: 4283.9168 gops.
avx512f fp32 perf: 1070.8582 gflops.
avx512f fp64 perf: 535.5170 gflops.
fma fp32 perf: 1172.6536 gflops.
fma fp64 perf: 586.3434 gflops.
avx fp32 perf: 586.3019 gflops.
avx fp64 perf: 293.1215 gflops.
sse fp32 perf: 344.4352 gflops.
sse fp64 perf: 172.0953 gflops. 这里要基于avx512f的fp32 gflops来看，感觉是一个挺不错的结果，已经有54%左右的硬件利用率了。
这里我为什么要用16线程的浮点峰值来对比，是因为我没有找到Ansor的并行scheduler策略会使用多少个核，所以我这里默认它会把CPU的线程用满，如果有大佬知道我可以更新一下这里的数据，可能真实的硬件利用率会更好一点。
0x5. 对比实验（对比Ansor和手工分块）
仍然是上面大矩阵的大小，，，分别设为2048,24,2048。我们直接运行0x3节中来自高叔叔的GEMM程序，把m和k设为2048，那个程序中24是固定的。结果如下：
sgemm_kernel_x64_fma(1024, 24, 1024): time = 741.568826 us, perf = 67.871850 GFLOPS. 在同样的矩阵大小下，手动设计的Kernel竟然还有90%左右的硬件利用率。
对于同样的矩阵大小，Ansor可以获得50%+的硬件利用率，而手工精细设计的GEMM能达到90%+的硬件利用率，这说明在GEMM这个算子的优化上，有经验的手工优化比Ansor的性能会好很多。
0x6. 结论
从上面的实验来看，基于Ansor优化GEMM算子仍然比不上手工精细设计的Kernel，所以想让Ansor来指导我们做高要求的算子优化是困难的。从Ansor的论文中可以了解到在优化GEMM这种计算密集型算子的时候有固定的规则，比如使用“SSRSRS”tile结构来作为GEMM的Scheduler，其中“S”代表空间循环的一个tile级别，“R”代表reduction循环的一个tile级别。这个tile实际上就是上面提到的分块。所以Ansor在优化的工程中也是借鉴了大量的人工经验，并且仅仅也只是在调整算子的Scheduler方面，并不能去改寄存器的使用方式，不能调整流水。
但如果一个人水平有限或者并不是很了解Kernel优化，只是好奇想尝试一些方法。但他优化算子的时候获得的性能还不如这些自动调优工具，那么我们可以尝试基于这些调优结果展示的Scheduler结果来进行思考自己代码的Scheduler究竟是哪个地方出了问题。是分块大小不合适，还是局部性比较差？或许看一下自动搜索出的代码的Scheduler目标就会获得一些机器带来的启发，可以帮助我们改进。
在算子优化中，除了Scheduler之外，寄存器的使用时机，针对不同硬件的指令重排，指令集本身的选择等都是影响最终性能的因素。但这些东西在TVM里很难去自动的操作，只能让LLVM编译器来做。或者就是人工去写算子的优化代码。
总之，这篇文章是笔者对一些小实验进行观察而获得的，不能保证我的观点都是正确的，欢迎指出错误和我交流。
