今天给大侠带来 MicroBlaze 串口设计，开发板实现使用的是 Digilent basys 3。话不多说，上货。
需要源工程可以在以下资料获取里获取。
本篇通过原理图设计，学习 MicroBlaze 基本结构，通过 Tcl 脚本创建简单的 MicroBlaze 工程，实现 MicroBlaze 调用 UART 模块，完成串口打印功能，掌握在模块化设计中，MicroBlaze 最小系统的组成，学会导出、建立以及运行基于 SDK 的工程。获取本篇相关源工程代码，可在公众号内回复“MicroBlaze 串口设计源工程”。
设计原理
本系统中，Basys3 的 MicroBlaze 模块调用基于 AXI 协议的 UART IP 核，通过 AXI 总线实现 MicroBlaze-UART 之间的通信，完成串口打印。
操作步骤
一、基于 GUI 界面创建工程
1. 创建新的工程项目
1) 双击桌面图标打开 Vivado 2017.2，或者选择开始>所有程序>Xilinx Design Tools> Vivado 2017.2>Vivado 2017.2；
2) 点击‘Create Project’，或者单击 File>New Project 创建工程文件；
3) 将新的工程项目命名为‘lab6’，选择工程保存路径，勾选‘Create project subdirectory’，创建一个新的工程文件夹，点击 Next 继续；
4) 选择新建一个 RTL 工程，由于本工程无需创建源文件，故将 Do not specify sources at this time(不指定添加源文件)勾选上。点击 Next 继续；
5) 选择目标 FPGA 器件：xc7a35tcpg236-1 或 Basys3；
6) 最后在新工程总结中，检查工程创建是否有误。没有问题，则点击 Finish，完成新工程的创建。
2. 创建原理图，添加 IP，进行原理图设计。
1) 在 Project Navigator 下，展开 IP INTEGRATOR，选择‘Create Block Design’创建新的原理图设计；
2) 将新的设计命名为‘MB_UART’；
3) 添加一个 clock IP，在原理图(Diagram)界面中鼠标右击，选择‘Add IP’。在 IP 搜索框中输入‘clocking’，双击添加 Clocking Wizard；

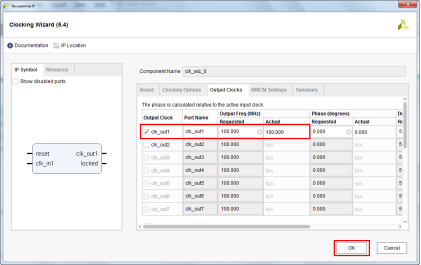

4) 双击 Clocking Wizard 模块进行自定义配置，选择 Output Clocks 一栏，确定 clk_out1 频率为 100(MHz)，Reset Type 为 Active High；
5) 鼠标右击‘clk_in1’，选择 Make External 添加引脚；

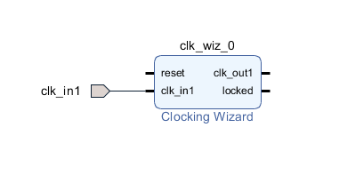

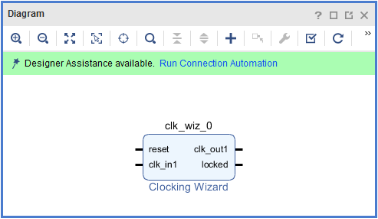

6) 完成后，如下图所示：
7) 同样的，在 Diagram 中添加 MicroBlaze IP；

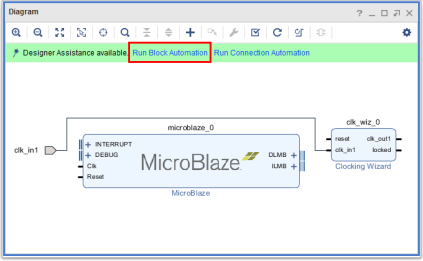

8) 添加完成后如下图所示，点击‘Run Block Automation’；

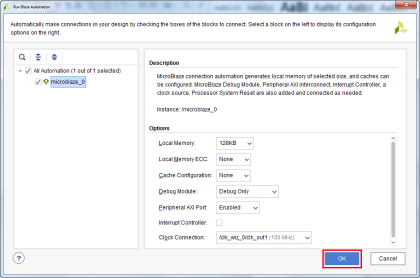

9) 在弹出窗口中，使用以下设置替换默认设置；
Local Memory: 128KBLocal Memory ECC: NoneCache Configuration: NoneDebug Module: Debug OnlyPeripheral AXI Port: EnabledInterrupt Controller: 不勾选 Clock Connection: /clk_wiz0/clk_out1(100 MHZ)

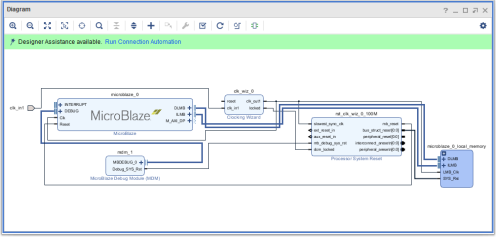

10) 完成之后，Vivado 会基于之前的设置自动生成一些额外的 IP，并且会自动连接完毕，此时不要点击‘Run Connection Automation’；
11) 在 Diagram 中添加 AXI Uartlite IP，在搜索框输入‘uart’，选择相应的 IP；
12) 鼠标右击 Clocking Wizard 的‘reset’，选择 Make External 添加引脚；

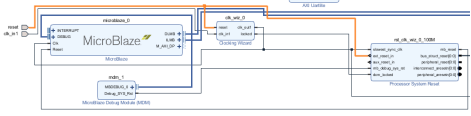

13) 使用连线工具将 Processor System Reset 的‘ext_reset_in’与‘reset’相连接。

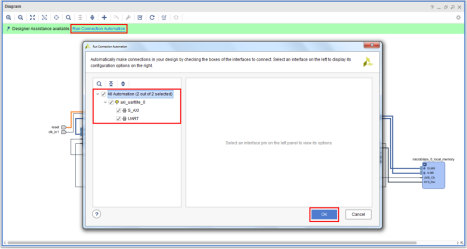

14) 完成后，点击‘Run Connection Automation’，在弹出窗口中勾选所有端口，点击 OK 继续；

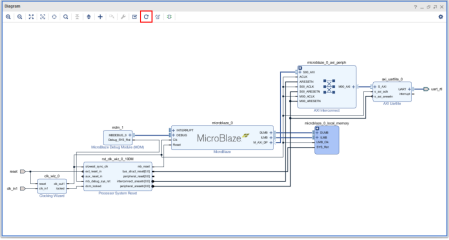

15) 完成后，点击按钮重新布局，完成后如下图所示：
16) 点击按钮验证设计是否正确

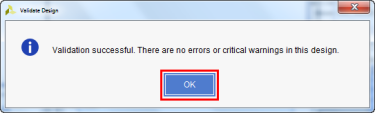

17) 验证成功，设计与连线都正确，点击 OK，Ctrl+S 保存设计。

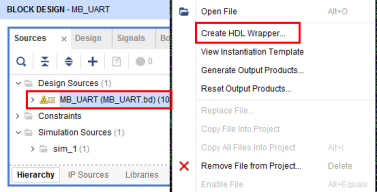

18) 在 Sources 窗格中鼠标右键‘MB_UART’，选择‘Create HDL Wrapper’。
19) 使用默认选项，点击 OK 继续，完成 HDL 文件的创建。
20) 添加约束文件
a) 在 Flow Navigator 中，展开 PROJECT MANAGER，点击‘Add Sources’。

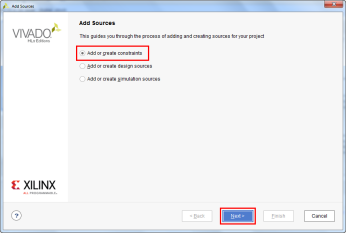

b) 选择‘Add or create constraints’，点击 Next 继续。

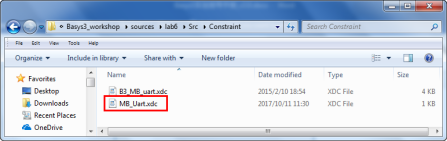

c) 选择‘Add Files’，找到并添加‘MB_Uart.xdc’文件。注意，要勾选 Copy constraints files into project
（文件路径：\Basys3_workshop\sources\lab6\Src\Constraint）
3. 综合、实现、生成比特流文件

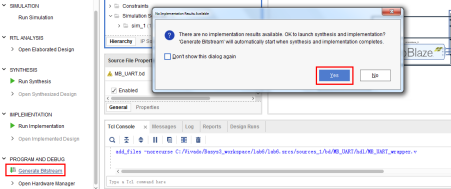

1） 在 Flow Navigator 中展开 PROGRAM AND DEBUG，点击 Generate Bitstream。Vivado 工具会提示没有已经实现的结果，点击‘Yes’，Vivado 工具会依次执行综合、实现和生成比特流文件。
二、基于 Tcl 脚本创建工程
1. 打开 Vivado 2017.2
2. 在底部 Tcl 命令框使用‘cd’命令，进入 MB_Uart.tcl 文件所在路径。参考路径：C:\Basys3_workshop\sources\lab6\Src\Tcl，在 Tcl 命令框输入：cd C:/Basys3_workshop/sources/lab6/Src/Tcl (注意：Vivado 使用‘/’)
3. 在 Tcl 命令框中，输入命令：source ./ MB_Uart.tcl。输入完毕按回车，运行 Tcl，等待 Tcl 进行创建、综合、实现，最后生成比特流文件。
4. 建立 SDK 应用工程

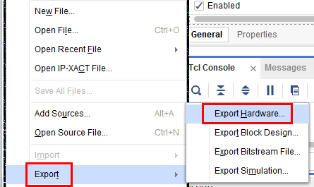

1） 在顶部工具栏中，选择 File>Export>Export Hardware 导出硬件工程到 Vivado SDK；
2） 在弹出窗口中勾选‘Include bitstream’，点击 OK 继续；
3） 在工具栏中，选择 File>Launch SDK，使用默认工程，启动 Vivado SDK；

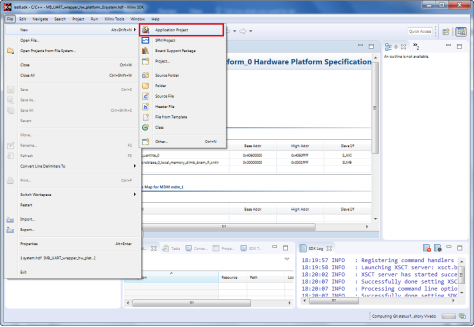

4） 在 SDK 上方工具栏中，选择 File>New>Application Project，新建一个 SDK 应用工程；

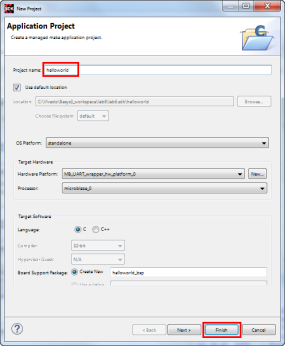

5） 工程取名为‘helloworld’，点击 Finish 完成创建；

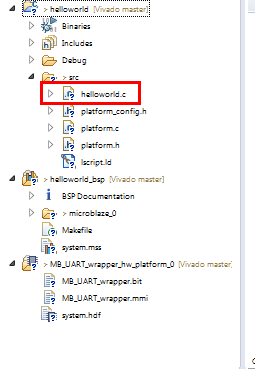

6） 可以看到 SDK 界面左侧如下，新增加了 helloworld 和 helloworld_bsp 两项。其中 helloworld_bsp 为 helloworld 应用工程的板级支持包：
7） 双击 helloworld 下的 src 下的 helloworld.c。这个文件为包含主函数的 C 语言文件，然后可以通过 CTRL+B 完成工程的 build；
8） 连接 Basys3 开发板，打开电源，点击 SDK 任务栏 Xilinx Tools>Program FPGA；

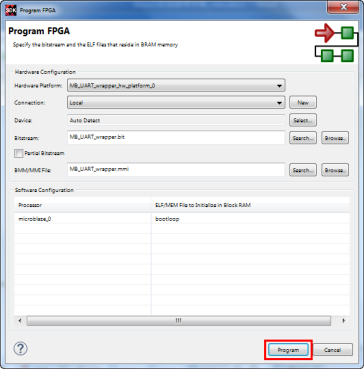

9） 在弹出窗口中点击 Program 完成比特流文件的下载：

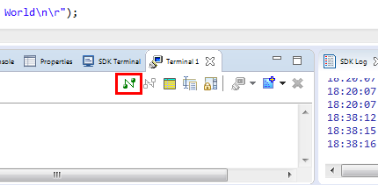

10） 连接 Basys3 的串口。选择 SDK 界面下方的 Terminal 窗口，点击下图的连接按钮：

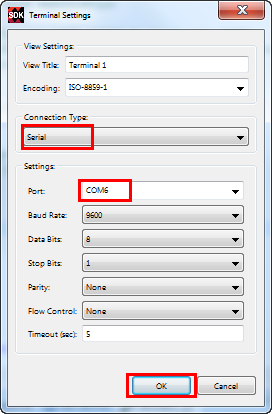

11） 在弹出窗口中，将 Connection Type 设置为 Serial，在 Port 一栏选择正确的串口，点击 OK 完成串口配置并连接；

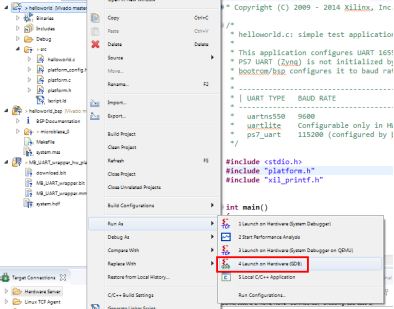

12） 在 SDK 界面左侧 Project Explorer 中鼠标右击 helloworld，选 Run As>Launch on Hardware（GDB），运行 SDK 软件工程；

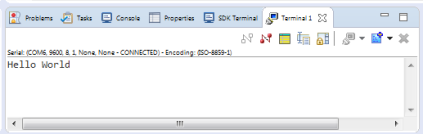

13） 稍等几秒，可以看到 Terminal 界面出现了打印的‘Hello World’字样。
