0x00. Jetson Nano 安装

这里就不详细介绍Jetson Nano了，我们只需要知道NVIDIA Jetson是NVIDIA的一系列嵌入式计算板，可以让我们在嵌入式端跑一些机器学习应用就够了。手上刚好有一块朋友之前寄过来的Jetson Nano，过了一年今天准备拿出来玩玩。

拿到的Jetson Nano大概长这个样子：

我们需要为Jetson Nano烧录一个系统，Jetson Nano的系统会被烧录在一个SD Card中，然后插入到板子上。我这里选取了一块内存为128GB的SD Card。

首先，我们下载Jetson Nano镜像（https://developer.nvidia.com/embedded/jetpack），这个镜像里面包含提供引导加载程序、Ubuntu18.04、必要的固件、NVIDIA驱动程序、示例文件系统等。

然后下载Etcher（https://www.balena.io/etcher）这个镜像烧录工具把我们下载好的Jetson Nano镜像烧录到SD卡中，操作很简单，选择镜像和我们的读卡器就可以了。下面展示了完成烧录后的界面。

然后将SDCard插回Jetson Nano并插入电源完成系统的安装即可，安装完成后界面如下。

已经成功安装Ubuntu18.04系统

只有一个显示器，为了不影响基于windows的开发工作，所以直接ssh登录：

直接远程登录Jetson Nano

为了开发方便，可以将jetson Nano在VsCode里面进行配置，配置信息这样写：

Host JetsonNano
  HostName 192.168.1.6
  User bbuf

然后就可以通过VsCode远程连接到Jetson Nano上进行开发了。

0x01. 基础环境安装

首先使用uname -a查看一下系统的基本信息：

Linux bbuf-desktop 4.9.201-tegra #1 SMP PREEMPT Fri Feb 19 08:40:32 PST 2021 aarch64 aarch64 aarch64 GNU/Linux

可以看到这个系统是64位的arm系统，接下来我们为ubuntu更换一下国内源，换源前最好备份一下原始的源：

sudo cp /etc/apt/sources.list /etc/apt/sources_init.list

然后换源：

sudo gedit /etc/apt/sources.list

我这里选择的是清华的镜像源，将下面的代码粘贴进去：

deb http://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ bionic main multiverse restricted universe
deb http://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ bionic-security main multiverse restricted universe
deb http://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ bionic-updates main multiverse restricted universe
deb http://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ bionic-backports main multiverse restricted universe
deb-src http://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ bionic main multiverse restricted universe
deb-src http://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ bionic-security main multiverse restricted universe
deb-src http://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ bionic-updates main multiverse restricted universe
deb-src http://mirrors.tuna.tsinghua.edu.cn/ubuntu-ports/ bionic-backports main multiverse restricted universe

保存之后，执行sudo apt-get update就完成了。

然后我们就可以来配置TVM需要的一些依赖了，我们一边编译一边配置，根据报错提示来。

首先建一个新的文件夹，克隆一下TVM源码然后执行下面这些操作：

git clone --recursive https://github.com/apache/tvm tvm
cd tvm
mkdir build
cp cmake/config.cmake build
cd build
cmake ..
make -j4
export TVM_HOME=/path/to/tvm
export PYTHONPATH=$TVM_HOME/python:${PYTHONPATH}

先把config.cmake里面的USE_LLVM和USE_CUA编译选项打开，开始Cmake，然后错误发生了：

CMake Error at cmake/utils/FindLLVM.cmake:47 (find_package):
  Could not find a package configuration file provided by "LLVM" with any of
  the following names:

    LLVMConfig.cmake
    llvm-config.cmake

这是因为没有安装LLVM的原因，我们来安装一下。

git clone https://github.com/llvm/llvm-project llvm-project
cd llvm-project
mkdir build
cd build
cmake -DCMAKE_BUILD_TYPE=Release -DLLVM_ENABLE_PROJECTS=lld -DCMAKE_INSTALL_PREFIX=/usr/local ../../llvm-project/llvm
make -j4 && sudo make install

编译的时候提示cmake版本过低，先升级一下cmake版本：

wget https://github.com/Kitware/CMake/releases/download/v3.14.4/cmake-3.14.4.tar.gz
tar xvf cmake-3.14.4.tar.gz
cd cmake-3.14.4
./bootstrap --prefix=/usr
make
sudo make install

现在已经成功将cmake版本升级，继续编译llvm（编译llvm的时候建议checkout到大于等于release7.0分支，我直接编译master的代码虽然成功了，但编译tvm会报和LLVM相关的Codegen错误）。

然后编译完成之后编译tvm就可以了。成功编译之后还需要记得设置TVM的PYTHONPATH环境变量：

export TVM_HOME=/home/bbuf/tvm_project/tvm
export PYTHONPATH=$TVM_HOME/python:${PYTHONPATH}

然后source ~/.bashrc使环境变量生效，这样就完成了在Jetson Nano上配置TVM了

0x02. 在Jetson Nano上跑ResNet50

首先参考着
https://tvm.apache.org/docs/t... TVM提供的在树莓派上的这个教程来改一改，由于这里使用的预训练模型是Mxnet提供的，所以我们需要在Jetson Nano上安装一下MxNet包，安装步骤如下：

首先安装MxNet的依赖：

sudo apt-get update
sudo apt-get install -y git build-essential libopenblas-dev libopencv-dev python3-pip
sudo pip3 install -U pip

然后下载Jetson Nano的MxNet v1.6的whell包，并安装：

wget https://mxnet-public.s3.us-east-2.amazonaws.com/install/jetson/1.6.0/mxnet_cu102-1.6.0-py2.py3-none-linux_aarch64.whl
sudo pip3 install mxnet_cu102-1.6.0-py2.py3-none-linux_aarch64.whl

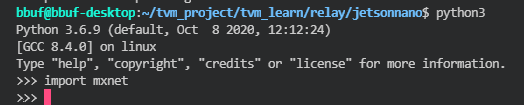

安装好之后导入一下MxNet看看是否可以成功：

可以成功导入MxNet

然后我们讲解一下如何在Jetson Nano上完成MxNet的ResNet50模型的推理：

首先导入需要的头文件：

import tvm
from tvm import te
import tvm.relay as relay
from tvm import rpc
from tvm.contrib import utils, graph_executor as runtime
from tvm.contrib.download import download_testdata

然后运行的时候我们选择利用RPC在服务器上远程调用Jetson Nano的板子进行运行，也可以选择直接在板子上运行，这里我们选择的是直接在板子上运行，所以不用启动RPC Server，所以我们这里直接准备预训练模型然后编译Graph并在本地的Jetson Nano上进行推理即可：

准备预训练模型

这里直接从mxnet的gloun的modelzoo里面加载ResNet18的预训练模型：

from mxnet.gluon.model_zoo.vision import get_model
from PIL import Image
import numpy as np

# one line to get the model
block = get_model("resnet18_v1", pretrained=True)

然后为了测试这个模型，这里下载一张猫的图片并且转换图片的格式。

img_url = "https://github.com/dmlc/mxnet.js/blob/main/data/cat.png?raw=true"
img_name = "cat.png"
img_path = download_testdata(img_url, img_name, module="data")
image = Image.open(img_path).resize((224, 224))


def transform_image(image):
    image = np.array(image) - np.array([123.0, 117.0, 104.0])
    image /= np.array([58.395, 57.12, 57.375])
    image = image.transpose((2, 0, 1))
    image = image[np.newaxis, :]
    return image


x = transform_image(image)

synset_url是网络输出类别的下标和真实名字对应的文件，这里也加载进来：

synset_url = "".join(
    [
        "https://gist.githubusercontent.com/zhreshold/",
        "4d0b62f3d01426887599d4f7ede23ee5/raw/",
        "596b27d23537e5a1b5751d2b0481ef172f58b539/",
        "imagenet1000_clsid_to_human.txt",
    ]
)
synset_name = "imagenet1000_clsid_to_human.txt"
synset_path = download_testdata(synset_url, synset_name, module="data")
with open(synset_path) as f:
    synset = eval(f.read())

然后利用我们之前介绍过的relay.frontend.xxx接口将Gluon模型转换为Relay计算图。

# We support MXNet static graph(symbol) and HybridBlock in mxnet.gluon
shape_dict = {"data": x.shape}
mod, params = relay.frontend.from_mxnet(block, shape_dict)
# we want a probability so add a softmax operator
func = mod["main"]
func = relay.Function(func.params, relay.nn.softmax(func.body), None, func.type_params, func.attrs)

下面定义了一些基本的数据相关的配置信息：

batch_size = 1
num_classes = 1000
image_shape = (3, 224, 224)
data_shape = (batch_size,) + image_shape

编译图

这里使用relay.build来编译计算图。我们不能在一个ARM设备上推理一个X86程序，所以这里需要指定目标设备为"llvm"，这里的"llvm"代表了Jetson Nano的Arm CPU。然后编译出计算图的运行时库之后，可以将这个库直接存下来，下次运行的时候不用重新编译。下面的代码中local_demo设置为True表示在真实的Jetson Nano运行这个Relay计算图，如果设置为False表示要基于RPC调用局域网中的Jetson Nano运行Relay计算图。我们这里是直接本地编译和运行。在执行完这个步骤之后我们获得了可以直接Jetson Nano CPU上运行的库，并打包成net.tar。

local_demo = True

if local_demo:
    target = tvm.target.Target("llvm")
else:
    target = tvm.target.Target("llvm")

with tvm.transform.PassContext(opt_level=3):
    lib = relay.build(func, target, params=params)

# After `relay.build`, you will get three return values: graph,
# library and the new parameter, since we do some optimization that will
# change the parameters but keep the result of model as the same.

# Save the library at local temporary directory.
tmp = utils.tempdir()
lib_fname = tmp.relpath("net.tar")
lib.export_library(lib_fname)

接下来我们可以加载运行时库，然后推理刚才猫的图片：

local_demo = True

if local_demo:
    target = tvm.target.Target("llvm")
    # target = tvm.target.Target("nvidia/jetson-nano")
    # target_host = "llvm"
    # assert target.kind.name == "cuda"
    # assert target.attrs["arch"] == "sm_53"
    # assert target.attrs["shared_memory_per_block"] == 49152
    # assert target.attrs["max_threads_per_block"] == 1024
    # assert target.attrs["thread_warp_size"] == 32
    # assert target.attrs["registers_per_block"] == 32768
else:
    target = tvm.target.Target("llvm")

with tvm.transform.PassContext(opt_level=7):
    lib = relay.build(func, target, target_host=target_host, params=params)

tmp = utils.tempdir()
lib_fname = tmp.relpath("net.tar")
lib.export_library(lib_fname)


# create the remote runtime module
dev = tvm.cuda(0)
module = runtime.GraphModule(lib["default"](dev))
time_start = time.time()
# set input data
module.set_input("data", tvm.nd.array(x.astype("float32")))
# run
module.run()

time_end = time.time()

print('time cost', time_end-time_start,'s')
# get output
out = module.get_output(0)
# get top1 result
top1 = np.argmax(out.numpy())
print("TVM prediction top-1: {}".format(synset[top1]))

打印结果：

TVM prediction top-1: tiger cat

上面还记录了运行的时间，输出结果是：

time cost 0.16585731506347656 s

可以看到在Jetson Nano的CPU上加载输入数据然后推理这张图片（不包含后处理）耗时大概160ms。

然后尝试使用Jetson Nano的GPU来进行推理，这个时候报了一个警告大概是找不到tophub包：

WARNING:root:Failed to download tophub package for cuda: <urlopen error [Errno 111] Connection refused>

这个警告导致了一系列错误导致了无法推理，这个错误的解决方法是：

git clone https://github.com/tlc-pack/tophub
cp tophub/tophub/ /home/bbuf/.tvm -rf

然后就可以使用Jetson Nano的GPU来推理了，然后发现推理这张图片花了1.81s。。。这一节的代码可以在`
https://github.com/BBuf/tvm_l...`
这里看到。

由此可以看到直接应用TVM到Jetson Nano上效率还是很低的，主要原因是我们还没有针对这个硬件来Auto-tuning，也就是使用到Auto-TVM来提高程序运行的性能。

0x03. 体验AutoTVM

这里先不讲AutoTVM原理什么的，直接在Jetson Nano基于AutoTVM来Autotune一下ResNet50看看效果吧，我在https://developer.nvidia.com/... NVIDIA的官网上找到了Jetson Nano一些经典网络的FPS，包含ResNet50，注意这里是FP16推理，那么可以估算FP32情况下推理的图片应该在50+ms：

Jetson Nano BenchMark

然后直接参考https://tvm.apache.org/docs/t...\_relay\_cuda.html 这个官方的AutoTune文档来修改一下，就可以在Jetson Nano上AutoTune ResNet50了，修改后的代码见：https://github.com/BBuf/tvm_learn/blob/main/relay/tune_relay_cuda.py。这里是直接在Jetson Nano上本地AutoTune。

由于这个AutoTune需要很久的时间，所以我暂时只跑了一下午也就是一个Task（这里Task的概念和ResNet50里面的卷积层个数有关，因为这里是来AutoTune卷积Op，ResNet50有20个Conv Op，所以Tasks一共有20个）之后测试一下推理的速度：

Extract tasks...
Compile...
Evaluate inference time cost...
Mean inference time (std dev): 154.54 ms (0.47 ms)

平均推理时间在150ms左右，注意到这里只跑了一轮，相信跑完整个Auto-Tune之后或许有可能可以超越TensorRT的速度的，这个板子跑完AutoTune可能要3-4天。。。下篇文章再报告最终结果，看看是否能超过TensorRT。

0x04. 总结

这篇文章主要是讲解了如何给Jetson Nano装机，以及在Jetson Nano上如何配置TVM并将MxNet的ResNet18跑起来获取分类结果，最后我们还体验了一下使用AutoTVM来提升ResNet50在Jetson Nano上的推理效率，AutoTune了一个Task（一共需要AutoTune 20个Task）之后可以将ResNet50的推理速度做到150ms跑完一张图片（224x224x3），从上面的BenchMark可以看到TensorRT在FP32的时候大概能做到50-60ms推理一张图片（224x224x3）。
